Máy phát xung UNI-T UTG9354T (350MHz, 2.5GSa/s, 64Mpts, 4CH)

Tổng quan

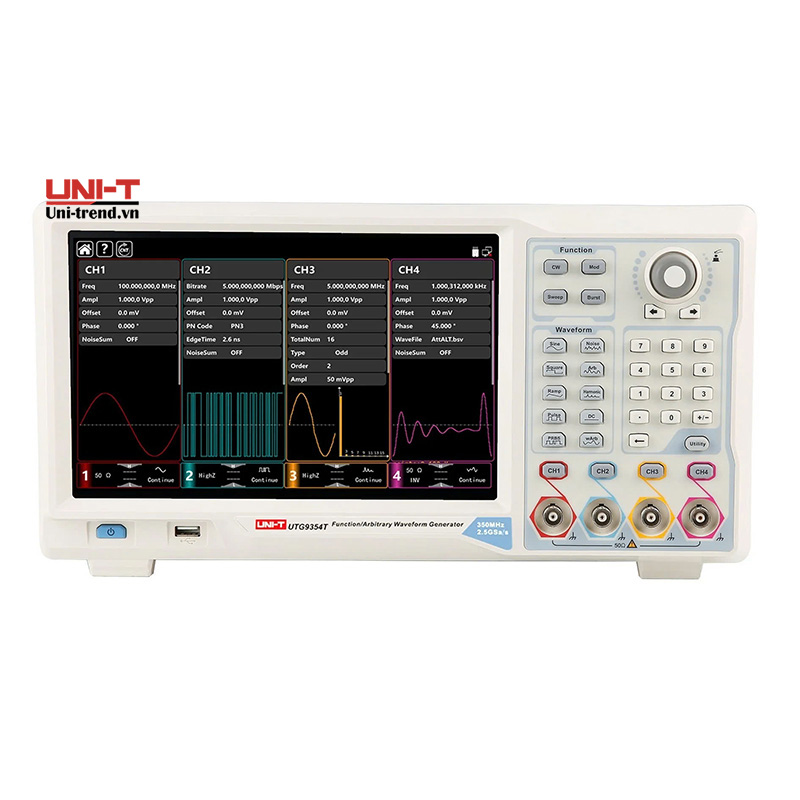

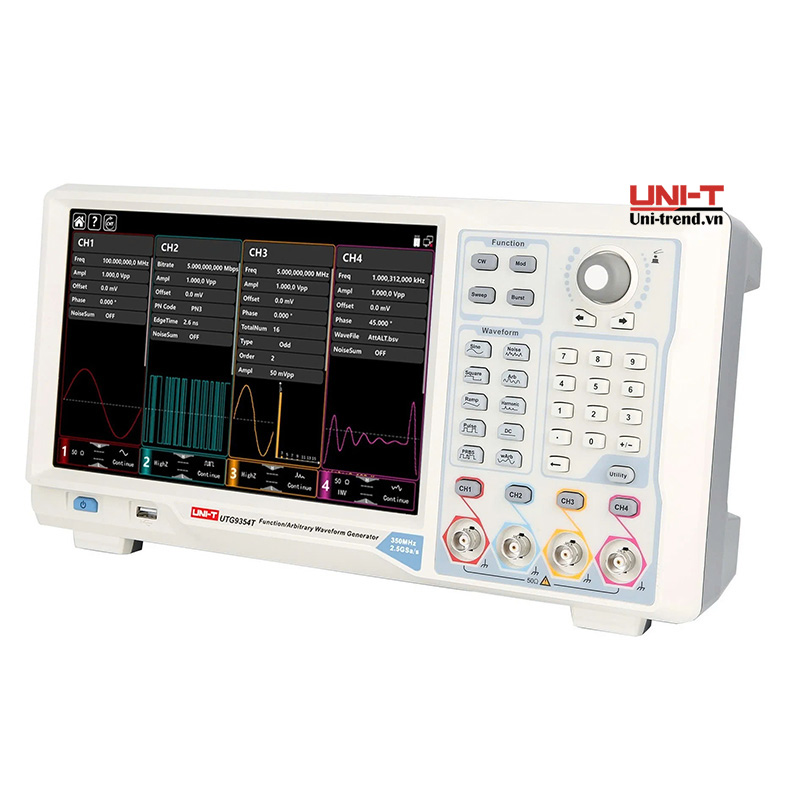

UNI-T UTG9354T là máy phát xung/tín hiệu tùy ý (AWG) cao cấp dòng UTG9000T Elite-Series, kiến trúc 2 kênh chính (Main) + 2 kênh phụ (Aux) hoạt động độc lập, tần số sóng sin chính tới 350MHz, tốc độ lấy mẫu 2.5GSa/s trên kênh Main, bộ nhớ sóng tùy ý 64Mpts mỗi kênh Main, màn hình cảm ứng 10,1 inch. Máy phù hợp phòng lab R&D, kỹ sư kiểm tra RF, truyền thông và các ứng dụng cần nhiều kênh tín hiệu đồng bộ thời gian thực trên cùng một thiết bị.

Điểm nổi bật

• Kiến trúc 2 Main + 2 Aux, 4 kênh độc lập: phối hợp tín hiệu chính độ phân giải cao với tín hiệu phụ hỗ trợ, phục vụ các bài kiểm tra đa kênh phức tạp.
• Bộ nhớ sóng tùy ý 64Mpts mỗi kênh Main: đủ tạo các dạng sóng phức tạp, dài, mô phỏng tín hiệu cảm biến hoặc kích thích tổng hợp thực tế.
• Màn hình cảm ứng 10,1 inch, 1280×800: thao tác trực quan, quan sát rõ nhiều tham số kênh cùng lúc.
• Tần số kế phần cứng 800MHz: đo tần số tín hiệu ngoài dải rộng ngay trên máy mà không cần thiết bị đo tần số rời.
• 15 kiểu điều chế, xuất giao thức số SPI/I²C/UART: phục vụ kiểm tra mạch RF, mạch thu phát và mạch giao tiếp số ngay trên một máy phát xung.

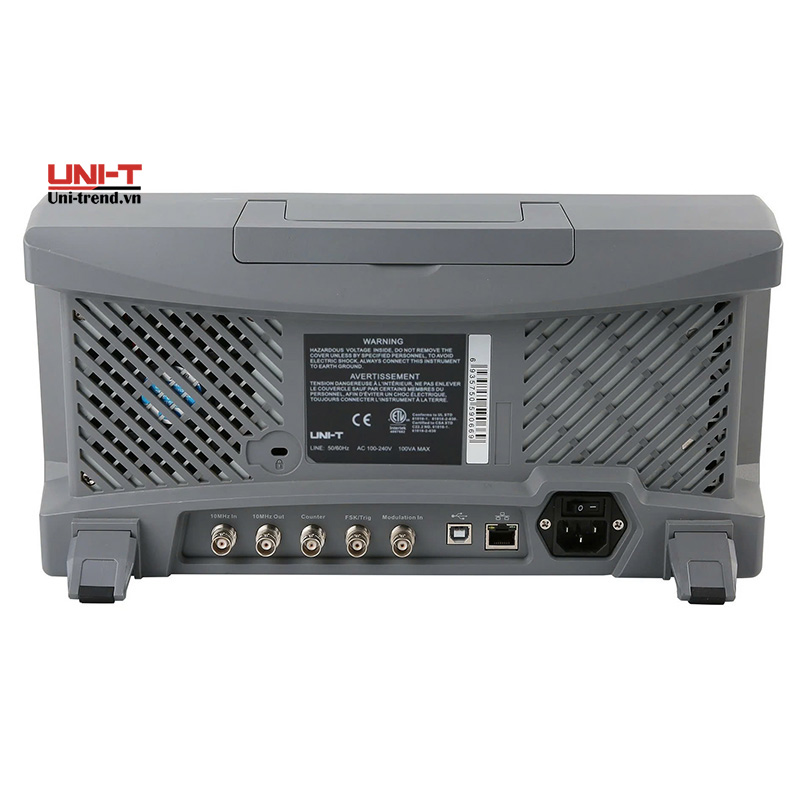

• Kết nối LAN, USB Host/Device: điều khiển từ xa qua mạng hoặc lập trình tự động hóa bài đo.

Ứng dụng thực tế

• Kiểm tra thiết kế RF, mạch truyền thông cần tín hiệu điều chế phức tạp.
• Mô phỏng tín hiệu cảm biến, tín hiệu kích thích nhiều kênh đồng bộ cho hệ thống nhúng.
• Phòng lab R&D, trung tâm kiểm định cần máy phát đa kênh độ chính xác cao.
• Tự động hóa bài đo qua kết nối LAN trong dây chuyền kiểm tra sản xuất.

Câu hỏi thường gặp

Kênh Main và kênh Aux khác nhau như thế nào?

Hai kênh Main (CH1, CH2) có độ phân giải 14-bit, băng thông và bộ nhớ sóng lớn, dùng cho tín hiệu chính cần độ chính xác cao; hai kênh Aux (CH3, CH4) có độ phân giải 16-bit nhưng băng thông thấp hơn, phù hợp làm tín hiệu phụ trợ, đồng bộ hoặc kích thích bổ sung trong cùng bài đo.

Bộ nhớ 64Mpts trên kênh Main dùng để làm gì?

Bộ nhớ 64Mpts cho phép tạo các dạng sóng tùy ý dài và chi tiết, ví dụ mô phỏng tín hiệu cảm biến thực tế hoặc chuỗi kích thích phức tạp cho mạch RF, thay vì chỉ giới hạn ở vài nghìn điểm như máy phát xung phổ thông.

Máy có xuất được tín hiệu giao thức số như SPI, I2C không?

Có, máy hỗ trợ xuất tín hiệu giao thức số SPI, I²C, UART trực tiếp từ các kênh, tiện khi cần mô phỏng dữ liệu giao tiếp số để kiểm tra mạch thu nhận mà chưa cần kết nối vi điều khiển thật.

Máy có điều khiển được từ xa qua mạng không?

Có, máy có cổng LAN hỗ trợ điều khiển từ xa và lập trình tự động hóa bài đo, phù hợp khi tích hợp vào hệ thống kiểm tra tự động tại nhà máy hoặc phòng lab.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng, có hỗ trợ kỹ thuật tư vấn đấu nối và cấu hình dạng sóng.
