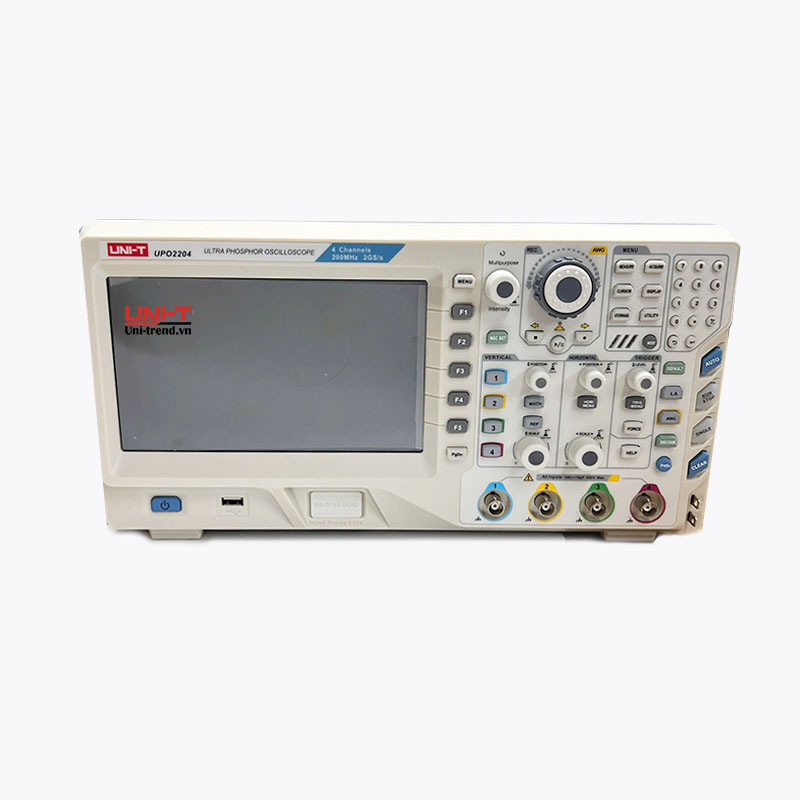

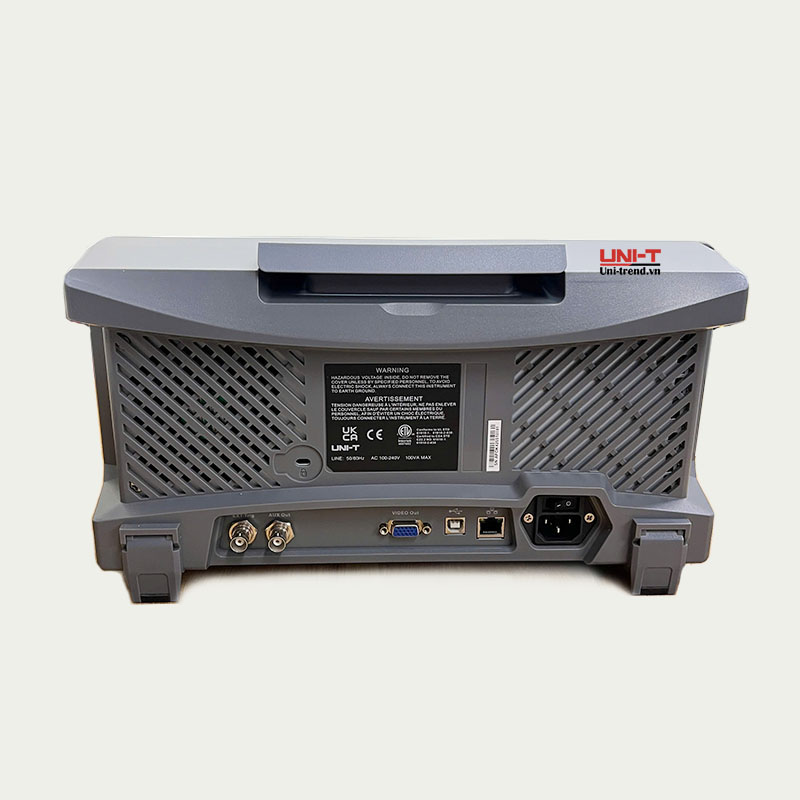

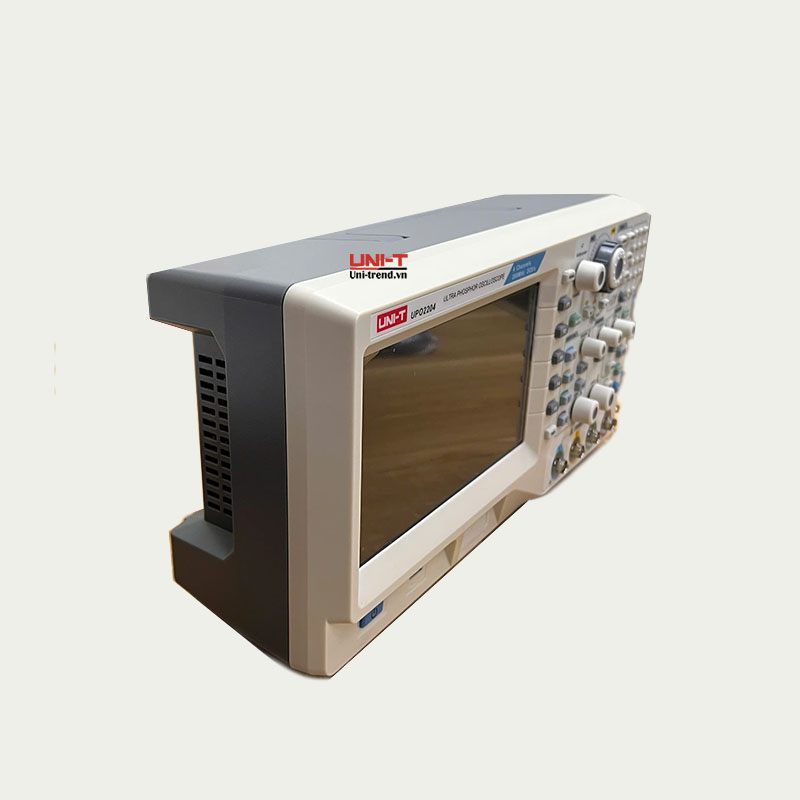

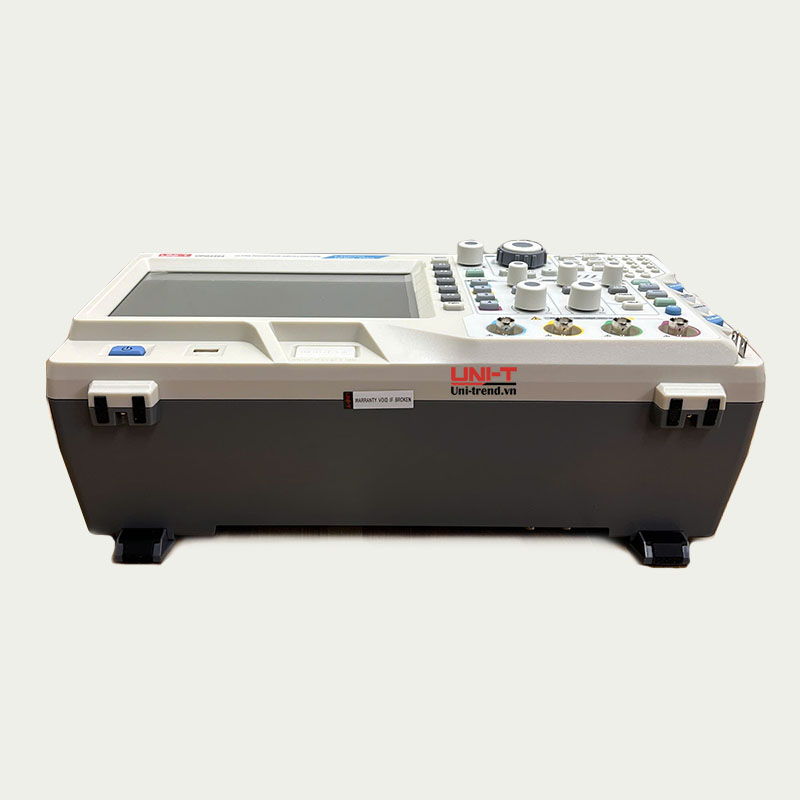

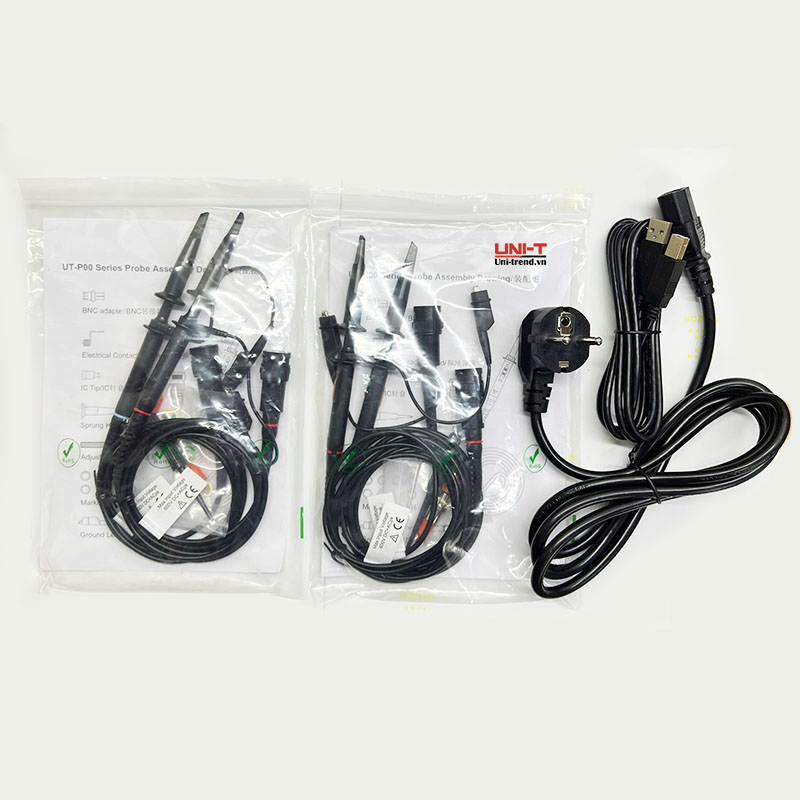

Máy hiện sóng số UNI-T UPO2204 (200 MHz, 2.0GSa/S, 4CH)

Tổng quan

UNI-T UPO2204 là máy hiện sóng số để bàn dòng UPO2000E, băng thông 200 MHz, tốc độ lấy mẫu 2.0GSa/S, 4CH, bộ nhớ 56Mpts, màn hình cảm ứng TFT 8 inch. Máy dùng chung nền tảng phần cứng với dòng MSO2000 nhưng không tích hợp kênh logic số, phù hợp kỹ sư và kỹ thuật viên chỉ cần đo tín hiệu tương tự với màn hình cảm ứng lớn, tốc độ bắt sóng nhanh mà không cần chi phí thêm cho tính năng phân tích logic.

Điểm nổi bật

• Màn hình cảm ứng TFT 8 inch: thao tác vuốt chạm trực tiếp, hỗ trợ WebServer điều khiển từ xa qua mạng LAN.
• Bộ nhớ 56Mpts: lưu tín hiệu dài, hỗ trợ zoom sâu để xem chi tiết dạng sóng.
• Tốc độ bắt sóng tới 1.000.000 wfm/s (Fast Acquire): phát hiện nhanh các bất thường, glitch chập chờn.
• Giải mã đa giao thức: RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, hỗ trợ debug bus nhúng và ô tô cơ bản.
• 4CH tương tự: đủ đo và so sánh tín hiệu tại nhiều điểm trong mạch mà không cần kênh logic số.

Ứng dụng thực tế

• Đo kiểm mạch điện tử, mạch nguồn trong xưởng sửa chữa, phòng lab.
• Debug giao tiếp UART, I²C, SPI, CAN cơ bản trên board mạch.
• Giảng dạy đo lường điện tử với giao diện cảm ứng trực quan.
• Kiểm tra chất lượng tín hiệu tại các dây chuyền sản xuất vừa và nhỏ.

Câu hỏi thường gặp

UPO2204 khác gì so với dòng MSO2000 cùng nền tảng?

UPO2204 dùng chung nền tảng phần cứng, màn hình và tốc độ xử lý với dòng MSO2000, nhưng không tích hợp 16 kênh logic số. Nếu chỉ cần đo tín hiệu tương tự, UPO2204 là lựa chọn tối ưu chi phí hơn; nếu cần debug thêm bus số nhiều bit, nên chọn dòng MSO2000 tương ứng.

Máy có giải mã được giao thức CAN, I2C không dù không có kênh logic?

Có, máy vẫn giải mã được các giao thức trên chính các kênh tương tự đang đo (ví dụ tín hiệu CAN-H/CAN-L, SDA/SCL của I²C), chỉ khác là không có thêm 16 kênh logic rời để bắt đồng thời nhiều tín hiệu số khác ngoài các kênh analog.

Với bộ nhớ 56Mpts, máy có đủ dùng cho công việc sửa chữa hằng ngày không?

Có, bộ nhớ 56Mpts đáp ứng tốt các bài đo kiểm, sửa chữa thông thường. Với nhu cầu ghi tín hiệu rất dài hoặc phân tích chuyên sâu, nên cân nhắc dòng UPO3000E có bộ nhớ sâu hơn.

4CH có đủ dùng để so sánh tín hiệu vào/ra của mạch không?

Có, với 4CH máy đo và hiển thị đồng thời tín hiệu tại nhiều điểm khác nhau trong mạch, đủ để so sánh dạng sóng đầu vào/đầu ra hoặc đồng bộ giữa các khối mạch.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
