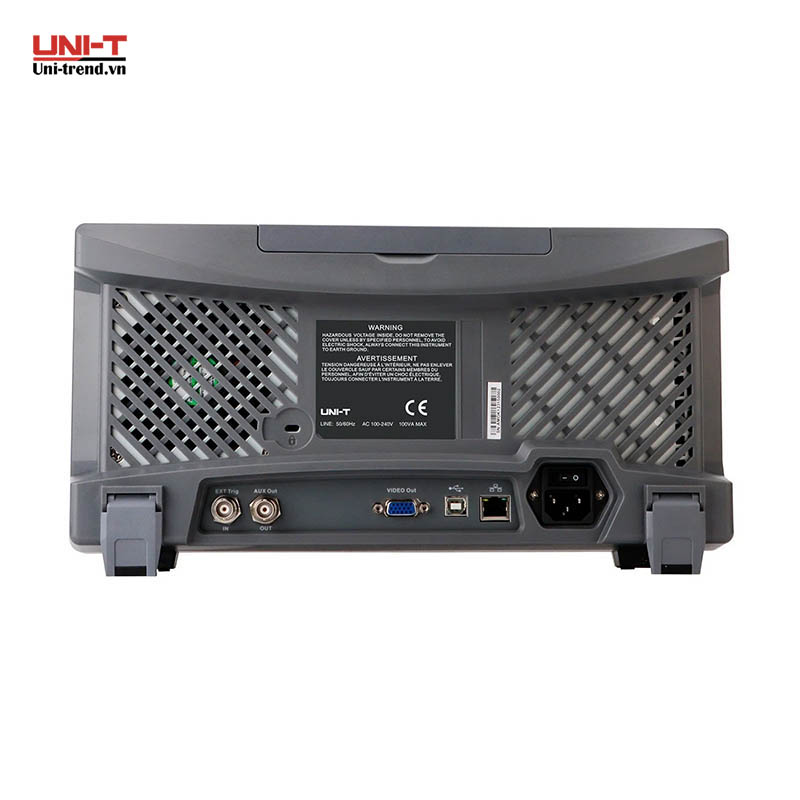

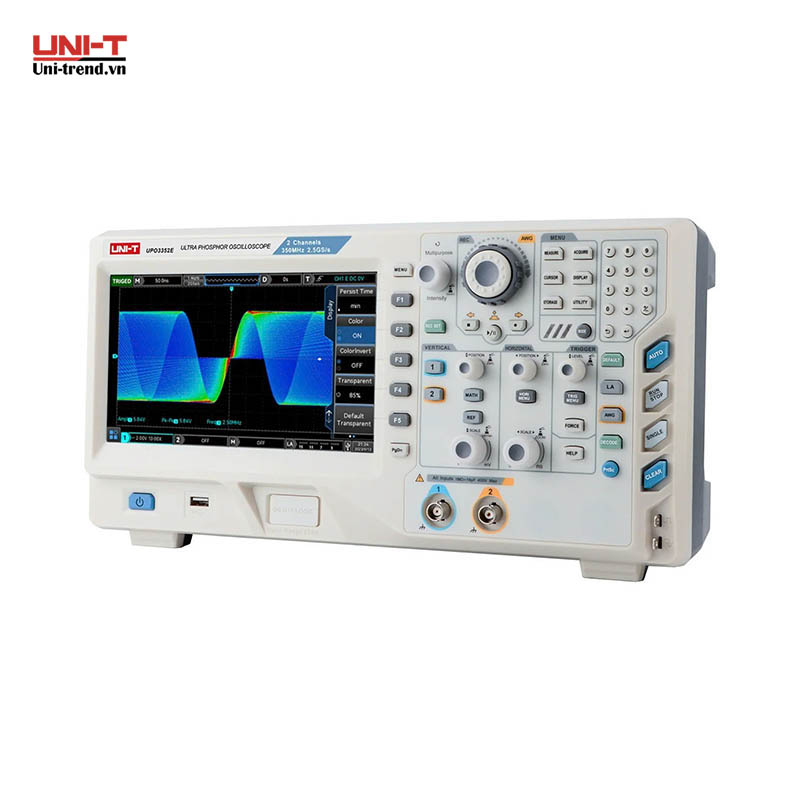

Máy hiện sóng số UNI-T UPO3352E (350MHz, 2.5GSa/s, 250Mpts, 2CH)

Tổng quan

UNI-T UPO3352E là máy hiện sóng số để bàn dòng UPO3000E, băng thông 350MHz, tốc độ lấy mẫu 2.5GSa/s, 2CH, bộ nhớ 250Mpts, màn hình cảm ứng 8 inch. Máy dùng chung nền tảng phần cứng với dòng MSO3000E nhưng không tích hợp kênh logic số, phù hợp kỹ sư cần băng thông và bộ nhớ cao cho tín hiệu tương tự tốc độ nhanh mà chưa cần phân tích tín hiệu số nhiều bit song song.

Điểm nổi bật

• Bộ nhớ sâu 250Mpts: lưu tín hiệu dài ở tốc độ lấy mẫu cao, phù hợp bắt sự kiện hiếm trong chuỗi tín hiệu dài.
• Băng thông 350MHz: bắt được các tín hiệu chuyển mạch nhanh, tín hiệu analog tốc độ cao.
• Màn hình cảm ứng 8 inch: thao tác trực quan, hỗ trợ WebServer điều khiển từ xa qua mạng LAN.
• Giải mã đa giao thức: UART, I²C, SPI, CAN, CAN-FD, LIN, hỗ trợ debug bus nhúng và ô tô cơ bản trên các kênh tương tự.
• 2CH tương tự: đo và so sánh đồng thời nhiều điểm tín hiệu trong mạch tốc độ cao.

Ứng dụng thực tế

• Thiết kế, debug mạch tương tự tốc độ cao trong phòng lab R&D.
• Đo kiểm mạch nguồn, mạch công suất cần bộ nhớ sâu để bắt tín hiệu dài.
• Kiểm tra tín hiệu hệ thống ô tô trên các kênh tương tự.
• Đào tạo, nghiên cứu kỹ thuật cao cấp không cần phân tích tín hiệu số nhiều bit.

Câu hỏi thường gặp

UPO3352E khác gì so với dòng MSO3000E cùng băng thông?

UPO3352E dùng chung nền tảng phần cứng, băng thông 350MHz và bộ nhớ 250Mpts với dòng MSO3000E tương ứng, nhưng không có 16 kênh logic số. Nếu chỉ cần đo tín hiệu tương tự tốc độ cao, UPO3352E là lựa chọn tối ưu chi phí hơn.

Bộ nhớ 250Mpts có cần thiết cho công việc thông thường không?

Với đo kiểm cơ bản, bộ nhớ thấp hơn thường đã đủ. Bộ nhớ 250Mpts phát huy tác dụng khi cần ghi tín hiệu dài ở tốc độ lấy mẫu cao mà vẫn giữ được độ phân giải thời gian tốt trên toàn bộ chuỗi, ví dụ khi bắt một chuỗi xung dài để tìm lỗi ngắt quãng.

Máy có nâng cấp lên MSO (thêm kênh logic) sau này được không?

Không, đây là model cố định không có khe cắm đầu đo logic. Nếu có nhu cầu dùng kênh logic ngay từ đầu hoặc trong tương lai gần, nên chọn thẳng model MSO3000E tương ứng cùng băng thông thay vì UPO3000E.

Với băng thông 350MHz, máy phù hợp đo tín hiệu nào?

Băng thông 350MHz và tốc độ lấy mẫu 2.5GSa/s phù hợp với mạch chuyển mạch nhanh, mạch analog tốc độ cao và tín hiệu số tốc độ vừa phải. Với tín hiệu số nhiều bit cần debug song song, nên chọn dòng MSO tương ứng.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
