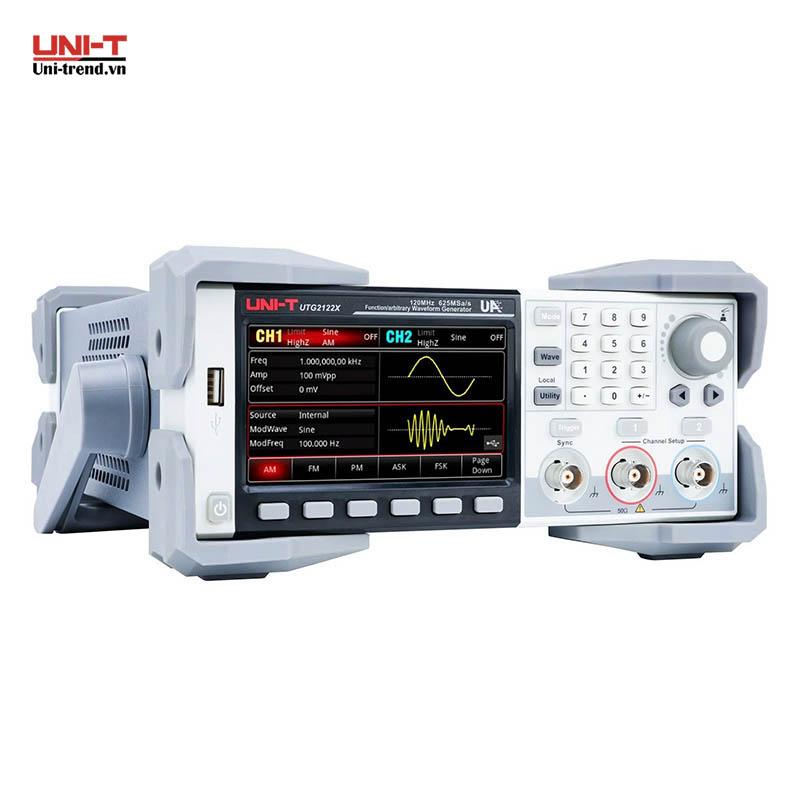

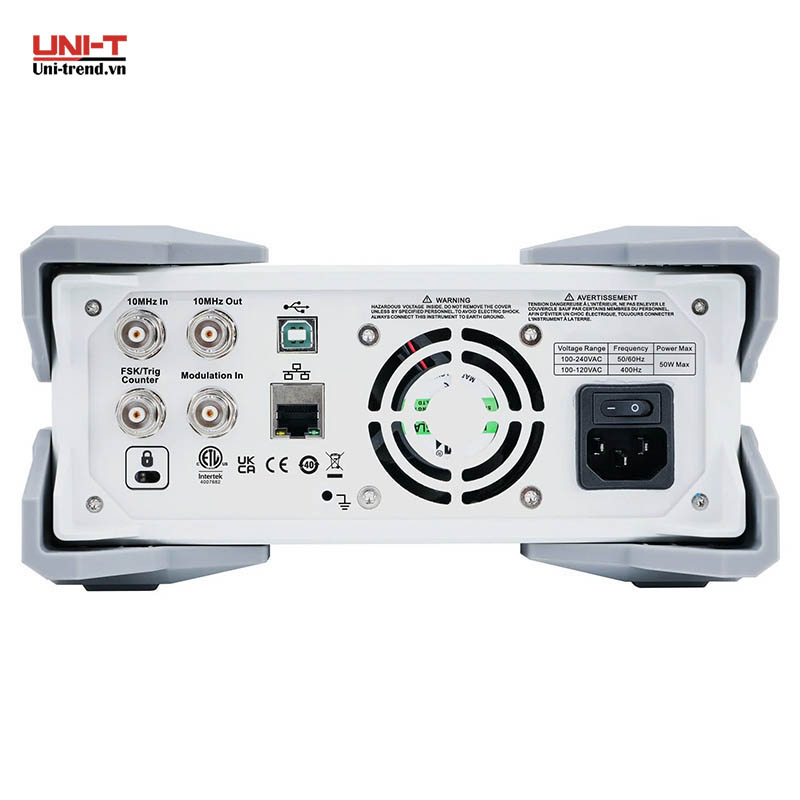

Máy phát xung UNI-T UTG2122X (120MHz, 625MS/s, 64Mpts, 2CH)

Tổng quan

UNI-T UTG2122X là máy phát xung/tín hiệu tùy ý (AWG) dòng UTG2000X Advanced-Series, tần số sóng sin tới 120MHz, tốc độ lấy mẫu 625MS/s (nội suy tới 1,25GSa/s), 2CH độc lập, bộ nhớ sóng tùy ý 64Mpts, độ phân giải dọc 16-bit, màn hình cảm ứng điện dung 4,3 inch. Máy phù hợp kỹ sư thiết kế, phòng lab R&D cần máy phát tín hiệu thao tác cảm ứng hiện đại với nhiều kiểu điều chế và bộ nhớ sóng sâu.

Điểm nổi bật

• Màn hình cảm ứng điện dung 4,3 inch: thao tác chỉnh tham số trực tiếp trên màn hình, nhanh hơn so với dùng phím bấm truyền thống.
• Bộ nhớ sóng tùy ý 64Mpts: tạo dạng sóng tùy chỉnh chi tiết, phù hợp mô phỏng tín hiệu thực tế phức tạp.
• 15 kiểu điều chế: AM, FM, PM, FSK, PSK, QAM...: đáp ứng đa dạng bài kiểm tra mạch thu phát, mạch điều chế tín hiệu.
• Tần số kế phần cứng 7 chữ số: đo tần số tín hiệu ngoài từ 100mHz đến 200MHz ngay trên máy.
• 3 chế độ quét (sweep) và 3 chế độ burst: linh hoạt tạo tín hiệu quét tần số tuyến tính/logarit hoặc phát xung theo chu kỳ định trước cho bài đo kiểm tự động.
• 200 dạng sóng có sẵn, độ phân giải tần số 1µHz: tiết kiệm thời gian dựng dạng sóng chuẩn và chỉnh tần số cực mịn khi cần quét chính xác.

Ứng dụng thực tế

• Thiết kế, kiểm tra mạch điều chế tín hiệu, mạch thu phát trong phòng lab.
• Mô phỏng tín hiệu kích thích cho mạch nhúng, mạch cảm biến.
• Đào tạo, nghiên cứu tại trường kỹ thuật với giao diện cảm ứng hiện đại.
• Kiểm tra đáp ứng tần số mạch lọc, mạch khuếch đại qua chế độ quét sweep.

Câu hỏi thường gặp

Chế độ sweep và burst trên máy dùng để làm gì?

Chế độ sweep quét tần số tự động theo kiểu tuyến tính, logarit hoặc từng bước trong một dải tần đặt trước, dùng để đo đáp ứng tần số mạch lọc/khuếch đại; chế độ burst phát ra một số chu kỳ xung xác định rồi dừng, hữu ích khi cần tạo tín hiệu kích thích có kiểm soát số lần lặp.

Bộ nhớ sóng 64Mpts có đáp ứng được dạng sóng tùy chỉnh phức tạp không?

Có, bộ nhớ 64Mpts đủ để tạo các dạng sóng tùy ý khá chi tiết và dài, phù hợp mô phỏng tín hiệu cảm biến hoặc tín hiệu tổng hợp nhiều thành phần trong phần lớn ứng dụng thiết kế, kiểm tra.

Màn hình cảm ứng có thao tác được như máy tính bảng không?

Có, màn hình cảm ứng điện dung 4,3 inch hỗ trợ chạm trực tiếp để chỉnh tần số, biên độ và chọn dạng sóng, giúp thao tác nhanh hơn so với việc bấm phím cơ truyền thống trên các máy phát xung đời cũ.

15 kiểu điều chế trên máy có cần thiết cho công việc thông thường không?

Nếu chỉ cần phát tín hiệu chuẩn (sine, square, pulse...) thì không nhất thiết phải dùng tới điều chế. Các kiểu điều chế như AM, FM, PSK, QAM hữu ích khi kiểm tra mạch thu phát, mạch giải điều chế hoặc mô phỏng tín hiệu truyền thông trong nghiên cứu, giảng dạy viễn thông.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng, có hỗ trợ kỹ thuật tư vấn đấu nối và cấu hình dạng sóng.
