Máy hiện sóng số Phosphor UNI-T UPO7104L (1GHz, 10GSa/s, 4CH)

Tổng quan

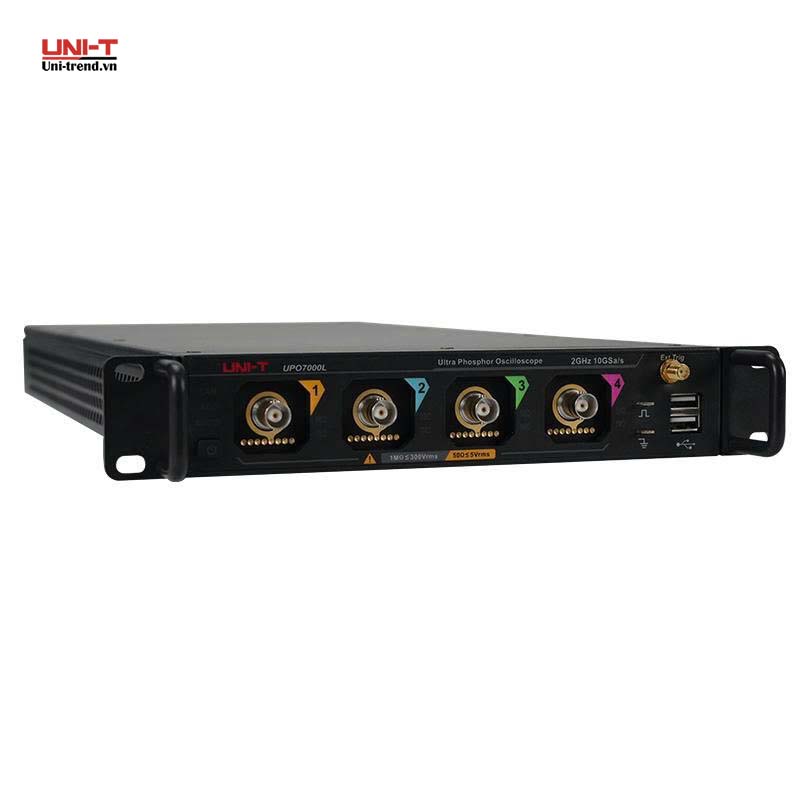

UNI-T UPO7104L là máy hiện sóng số Phosphor dạng rack-mount 1U, băng thông 1GHz, tốc độ lấy mẫu 10GSa/s, 4CH, không có màn hình tích hợp mà xuất hình qua cổng HDMI hoặc điều khiển từ xa qua trình duyệt web (WebServer) trên LAN. Thiết kế headless, gọn theo chuẩn rack giúp lắp đặt nhiều máy trong cùng một tủ ATE, phù hợp nhà tích hợp hệ thống kiểm tra tự động, phòng lab thiết kế cao tốc và trung tâm kiểm định cần mật độ kênh đo cao trên diện tích bàn hạn chế.

Điểm nổi bật

• Thiết kế 1U headless, lắp rack tiêu chuẩn: hai máy đặt cạnh nhau vừa một khoang rack full-width, tối ưu không gian tủ ATE so với oscilloscope để bàn có màn hình.
• Xuất hình HDMI + điều khiển qua WebServer: xem và điều khiển máy từ màn hình ngoài hoặc từ trình duyệt trên máy tính/điện thoại qua mạng LAN, tiện vận hành từ xa.
• Bộ nhớ sóng linh hoạt: 1 Gpts (chế độ 1 kênh), 500 Mpts (2 kênh) hoặc 250 Mpts (4 kênh): tận dụng tối đa bộ nhớ theo số kênh đang dùng, phù hợp cả bài đo đơn kênh cần ghi rất dài lẫn bài đo đa kênh đồng thời.
• 11 giao thức giải mã trên 5 nhóm chuẩn: RS-232/422/485/UART, I²C, SPI, CAN, LIN tích hợp sẵn; CAN-FD, FlexRay, SENT, AudioBus, MIL-STD-1553/ARINC429 dạng tùy chọn mở rộng.
• 4CH thu thập đồng thời, tương quan thời gian: phù hợp debug MCU/FPGA tốc độ cao cần so sánh nhiều tín hiệu cùng lúc trên cùng một trục thời gian.

Ứng dụng thực tế

• Tích hợp trong hệ thống kiểm tra tự động (ATE) tại nhà máy sản xuất điện tử.
• Debug thiết kế MCU/FPGA tốc độ cao cần thu thập nhiều kênh thời gian thực.
• Phòng lab thiết kế, tư vấn kỹ thuật cần nhiều oscilloscope vận hành song song, tiết kiệm diện tích bàn.
• Trung tâm kiểm định, phòng test sản phẩm cần vận hành từ xa qua mạng LAN.

Câu hỏi thường gặp

Máy không có màn hình thì xem dạng sóng bằng cách nào?

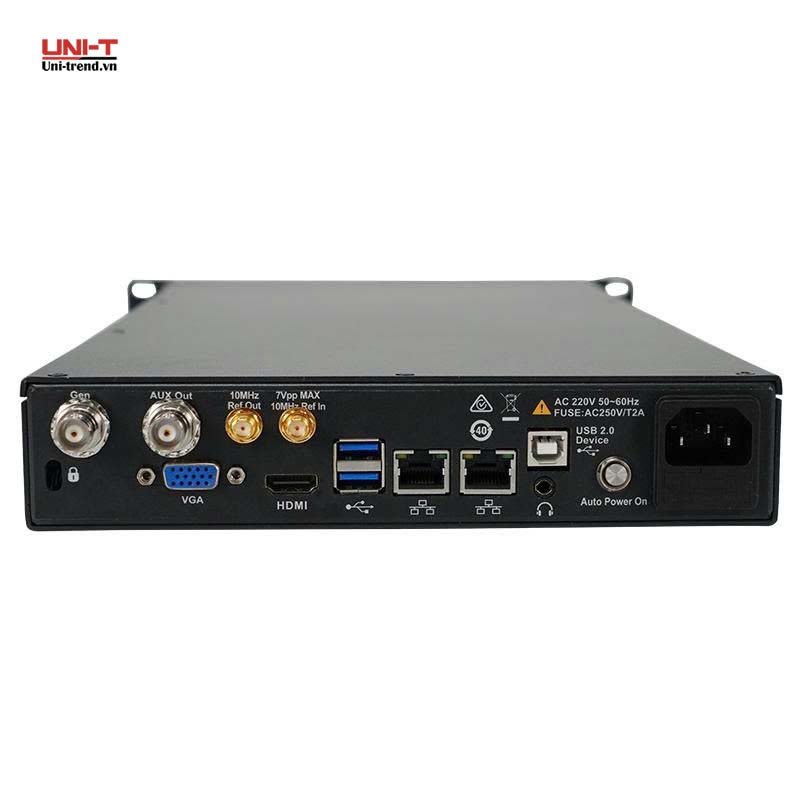

Máy xuất hình qua cổng HDMI để nối với màn hình rời, hoặc dùng chức năng WebServer để xem và điều khiển từ xa bằng trình duyệt trên máy tính/điện thoại trong cùng mạng LAN — phù hợp khi lắp trong tủ rack không có chỗ đặt màn hình riêng.

Vì sao chọn dạng rack-mount thay vì oscilloscope để bàn thông thường?

Dạng 1U rack-mount giúp tiết kiệm diện tích khi cần lắp nhiều oscilloscope trong cùng một tủ thiết bị (ATE), đồng thời thuận tiện vận hành tập trung, điều khiển từ xa thay vì phải thao tác trực tiếp trên từng máy để bàn.

Bộ nhớ sóng của máy hoạt động như thế nào theo số kênh sử dụng?

Bộ nhớ tổng được chia sẻ theo số kênh đang bật: dùng 1 kênh được tối đa khoảng 1 Gpts, dùng 2 kênh còn khoảng 500 Mpts mỗi kênh, dùng đủ 4 kênh còn khoảng 250 Mpts mỗi kênh — cho phép linh hoạt ưu tiên độ sâu bộ nhớ hay số kênh tùy bài đo.

Máy hỗ trợ giải mã những giao thức ô tô/hàng không nào?

Ngoài các giao thức nhúng cơ bản (UART, I²C, SPI, CAN, LIN) có sẵn, máy hỗ trợ mở rộng thêm CAN-FD, FlexRay, SENT cho ô tô và MIL-STD-1553, ARINC429 cho hàng không dưới dạng tùy chọn license bổ sung.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
