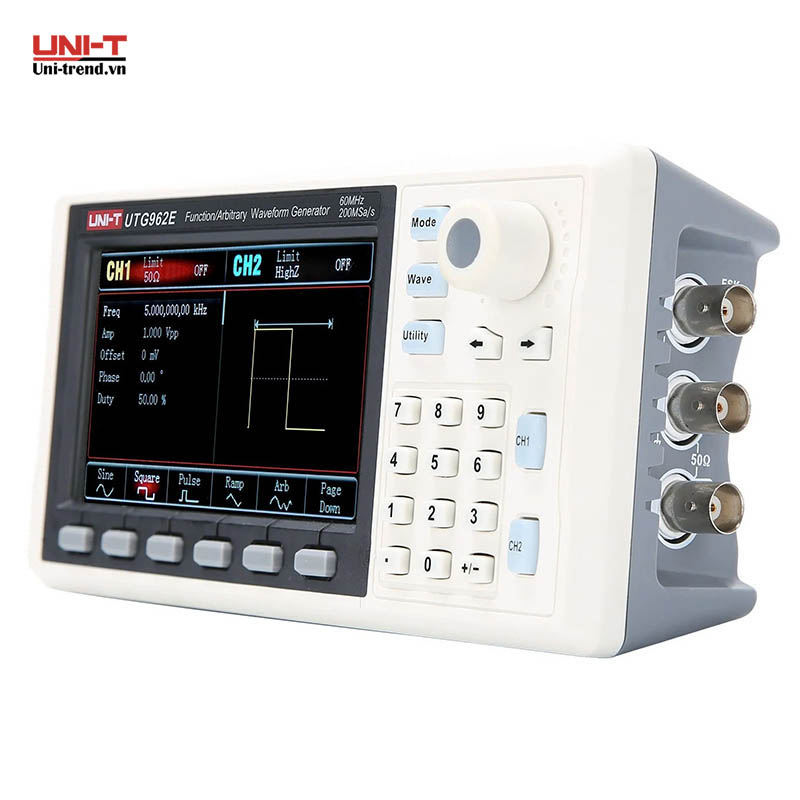

Máy phát xung UNI-T UTG962E (60MHz, 200MS/s, 2CH, 4Kpts)

Tổng quan

UNI-T UTG962E là máy phát xung/tín hiệu tùy ý (AWG) dòng UTG900 Classic-Series, tần số sóng sin tới 60MHz, tốc độ lấy mẫu 200MS/s, 2CH độc lập, độ phân giải dọc 14-bit, bộ nhớ sóng tùy ý 4Kpts, màn hình TFT LCD 4,3 inch. Máy phù hợp kỹ thuật viên, sinh viên và phòng lab giáo dục cần máy phát tín hiệu 2 kênh nhỏ gọn, thao tác đơn giản cho các bài thí nghiệm và kiểm tra mạch điện tử cơ bản.

Điểm nổi bật

• Tần số sóng sin tới 60MHz: đáp ứng các bài kiểm tra mạch analog, mạch lọc và mạch khuếch đại tần số thấp – trung bình.
• Độ phân giải dọc 14-bit (16.384 mức): tín hiệu ra tương đối mượt, đủ chính xác cho phần lớn ứng dụng đo kiểm phổ thông.
• 2 kênh độc lập, xuất tín hiệu đồng thời: tạo hai tín hiệu khác nhau cùng lúc, tiện khi cần kiểm tra mạch có hai đầu vào hoặc so pha.
• Tần số kế 7 chữ số tích hợp: đo tần số tín hiệu TTL đưa vào, tiện dùng thêm như máy đo tần số nhỏ.
• Bộ nhớ sóng 4Kpts, 24 dạng sóng có sẵn: lưu và gọi lại nhanh dạng sóng tùy chỉnh qua cổng USB.

Ứng dụng thực tế

• Thực hành, thí nghiệm điện tử tại trường kỹ thuật, phòng lab giáo dục.
• Kiểm tra đáp ứng mạch khuếch đại, mạch lọc, mạch analog cơ bản.
• Tạo tín hiệu kích thích cho sửa chữa, bảo trì thiết bị điện tử.
• Đo tần số tín hiệu TTL bằng tần số kế tích hợp sẵn trên máy.

Câu hỏi thường gặp

UTG962E phát được những dạng sóng nào?

Máy phát được các dạng sóng chuẩn Sine, Square, Ramp, Pulse cùng dạng sóng tùy ý (Arbitrary), kèm 24 dạng sóng có sẵn lưu trong bộ nhớ không mất khi tắt máy.

Máy có điều chế tín hiệu (modulation) được không?

Có, máy hỗ trợ 4 kiểu điều chế cơ bản: AM, FM, PM, FSK, đủ dùng cho các bài thí nghiệm về điều chế tín hiệu trong giáo dục và kiểm tra mạch thu phát cơ bản.

Với 2 kênh độc lập, UTG962E có xuất được 2 tín hiệu lệch pha nhau không?

Có, hai kênh xuất tín hiệu độc lập nên có thể đặt lệch pha giữa hai kênh, tiện cho các bài thí nghiệm cần tín hiệu vi sai hoặc kiểm tra mạch cần hai đầu vào lệch pha.

Máy có đo được tần số tín hiệu ngoài đưa vào không?

Có, máy tích hợp tần số kế 7 chữ số đo được tín hiệu TTL từ 100mHz đến dải tần tối đa của model, tiện dùng như một máy đo tần số nhỏ gọn bên cạnh chức năng phát xung chính.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng, có hỗ trợ kỹ thuật tư vấn đấu nối và cấu hình dạng sóng.
