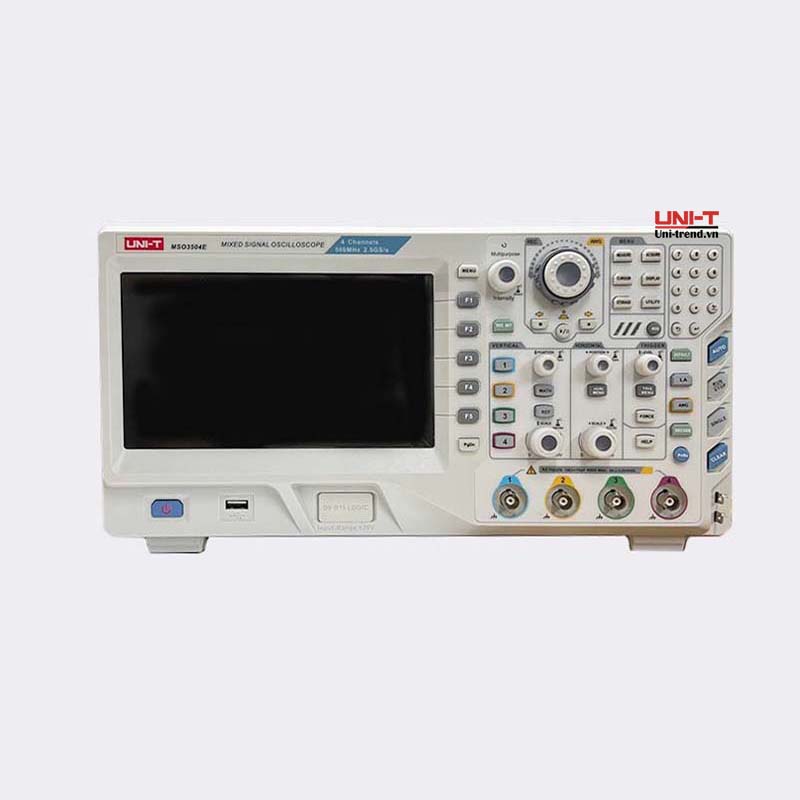

Máy hiện sóng hỗn hợp 4 kênh 500MHz UNI-T MSO3504E
Mô tả sản phẩm
MSO3504E là máy hiện sóng hỗn hợp (Mixed Signal Oscilloscope – MSO) hiệu năng cao thuộc dòng MSO/UPO3000E của UNI-T. Thiết bị được thiết kế cho các ứng dụng nghiên cứu, phát triển mạch điện tử, kiểm tra hệ thống nhúng, truyền thông và bảo trì công nghiệp.
Máy hỗ trợ 4 kênh analog và 16 kênh logic, cho phép đồng thời phân tích tín hiệu tương tự và tín hiệu số trong cùng một hệ thống. Với băng thông lên tới 500MHz, tốc độ lấy mẫu 2.5GSa/s và bộ nhớ sâu 250Mpts, MSO3504E có khả năng ghi lại các sự kiện tín hiệu nhanh, nhiễu hoặc bất thường trong mạch điện tử với độ chính xác cao. Thiết bị cũng hỗ trợ nhiều chế độ trigger và giải mã giao thức, giúp kỹ sư dễ dàng phân tích và chẩn đoán lỗi trong các hệ thống phức tạp.
Tính năng nổi bật
- Máy hiện sóng hỗn hợp 4 kênh analog + 16 kênh digital giúp phân tích đồng thời tín hiệu analog và logic
- Băng thông 500MHz phù hợp kiểm tra mạch điện tử tốc độ cao
- Tốc độ lấy mẫu thời gian thực 2.5GSa/s giúp bắt chính xác các xung tín hiệu nhanh
- Độ sâu bộ nhớ 250Mpts cho phép ghi tín hiệu trong khoảng thời gian dài nhưng vẫn giữ độ phân giải cao
- Tốc độ bắt dạng sóng lên tới 200.000 wfms/s, giúp phát hiện các sự kiện bất thường nhanh chóng
- Màn hình cảm ứng 8 inch hỗ trợ thao tác trực quan, phóng to và điều khiển bằng cử chỉ
- Hỗ trợ trigger nâng cao và giải mã giao thức như RS232, I2C, SPI, CAN, LIN…
- Tích hợp chức năng đo tần số và đo điện áp True RMS, giúp thiết bị hoạt động như một công cụ đo đa năng trong phòng lab
Ứng dụng
- Nghiên cứu và phát triển mạch điện tử (R&D)
- Phân tích tín hiệu trong hệ thống nhúng và vi điều khiển
- Kiểm tra giao tiếp truyền thông công nghiệp
- Phát triển thiết bị bán dẫn và điện tử tiêu dùng
- Bảo trì, sửa chữa thiết bị điện – điện tử
- Giảng dạy và đào tạo kỹ thuật điện tử trong phòng thí nghiệm
FAQ – Câu hỏi thường gặp
MSO3504E khác gì so với máy hiện sóng thông thường?
MSO3504E là máy hiện sóng hỗn hợp (MSO) nên ngoài các kênh analog còn có thêm 16 kênh logic để phân tích tín hiệu số, rất phù hợp khi làm việc với vi điều khiển hoặc bus truyền thông.
Máy có phù hợp cho nghiên cứu mạch điện tử tốc độ cao không?
Có. Với băng thông 500MHz và tốc độ lấy mẫu 2.5GSa/s, thiết bị đáp ứng tốt các ứng dụng phân tích tín hiệu tốc độ cao.
MSO3504E có giải mã giao thức truyền thông không?
Có. Máy hỗ trợ các tùy chọn trigger và decode cho nhiều giao thức phổ biến như I2C, SPI, UART/RS232, CAN, LIN…
Công ty TNHH Giải pháp Điện tử Nhật Minh là Nhà phân phối chính thức của hãng UNI-T tại Việt Nam.
- Cam kết sản phẩm chính hãng 100%
- Đầy đủ CO, CQ, Test Report
- Cung cấp đầy đủ giấy tờ cần thiết cho các dự án, đấu thầu
- Bảo hành chính hãng 12 tháng, hỗ trợ bảo trì trọn đời sản phẩm
- Website nhà sản xuất: Uni-Trend.com
- Website nhà phân phối thương hiệu UNI-T tại Việt Nam: Uni-Trend.vn
