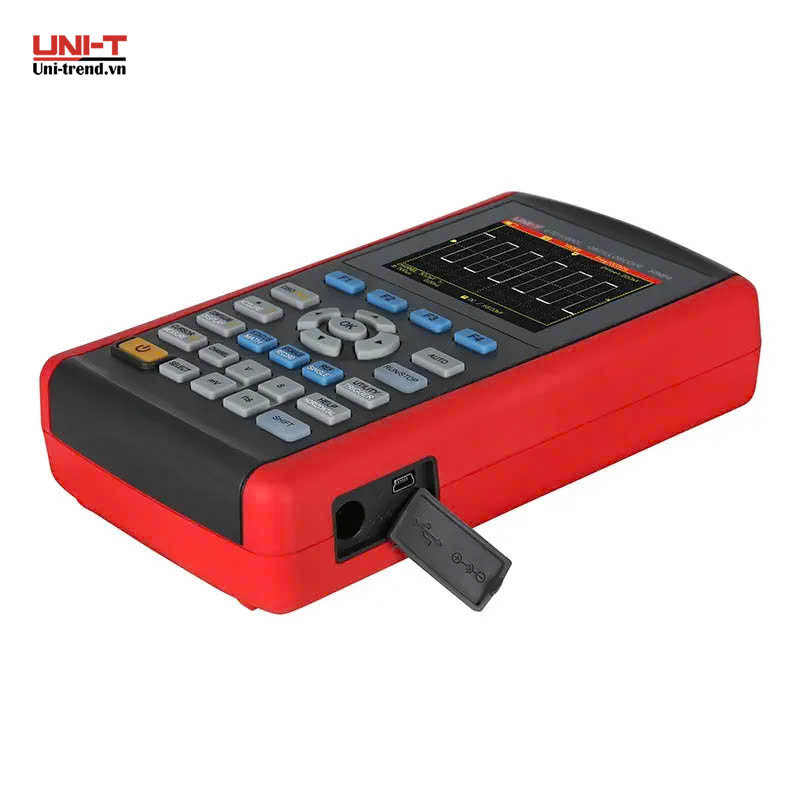

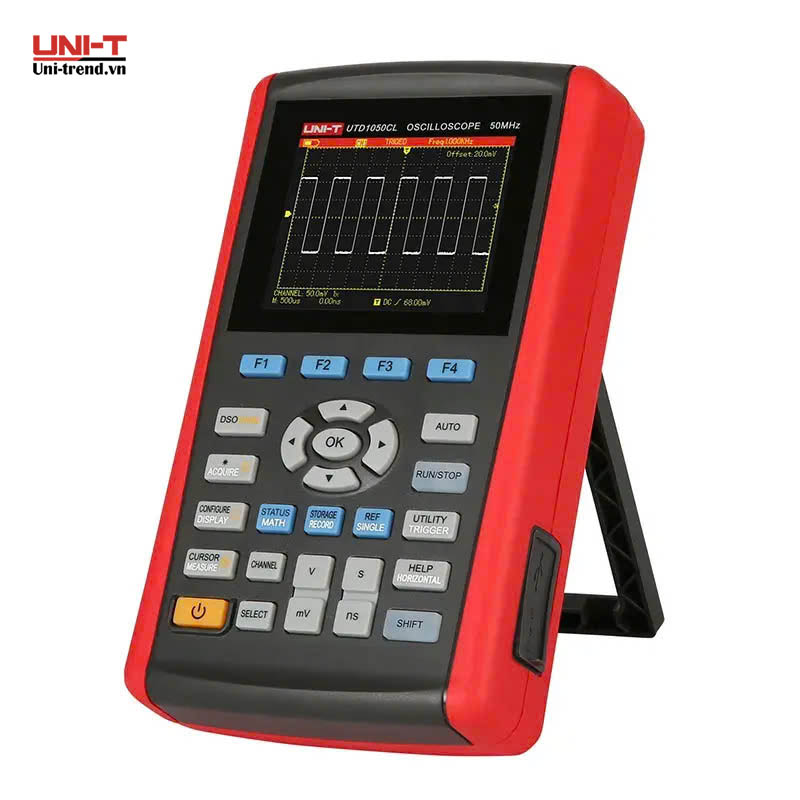

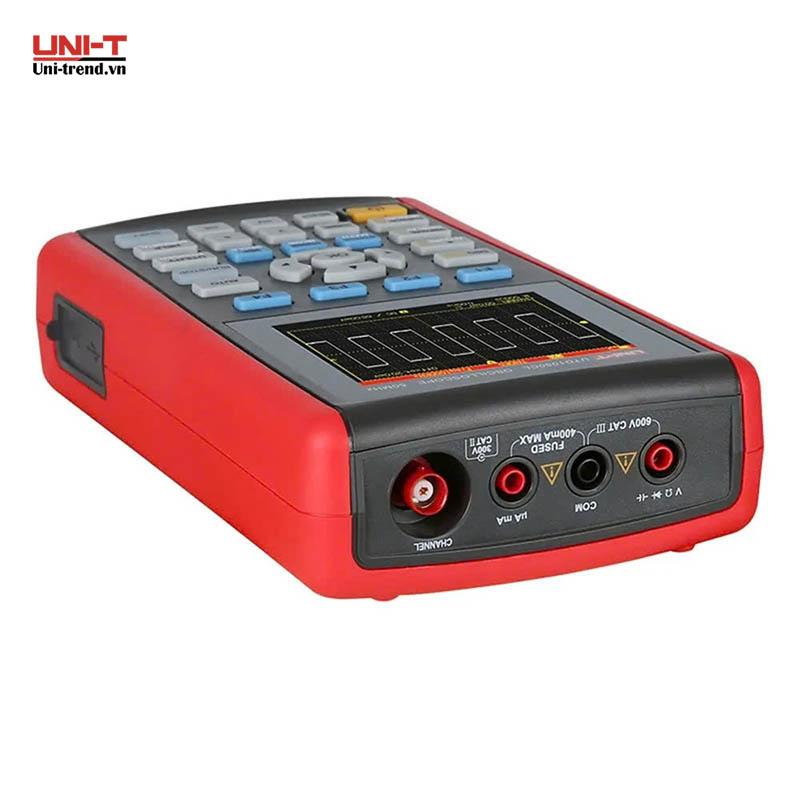

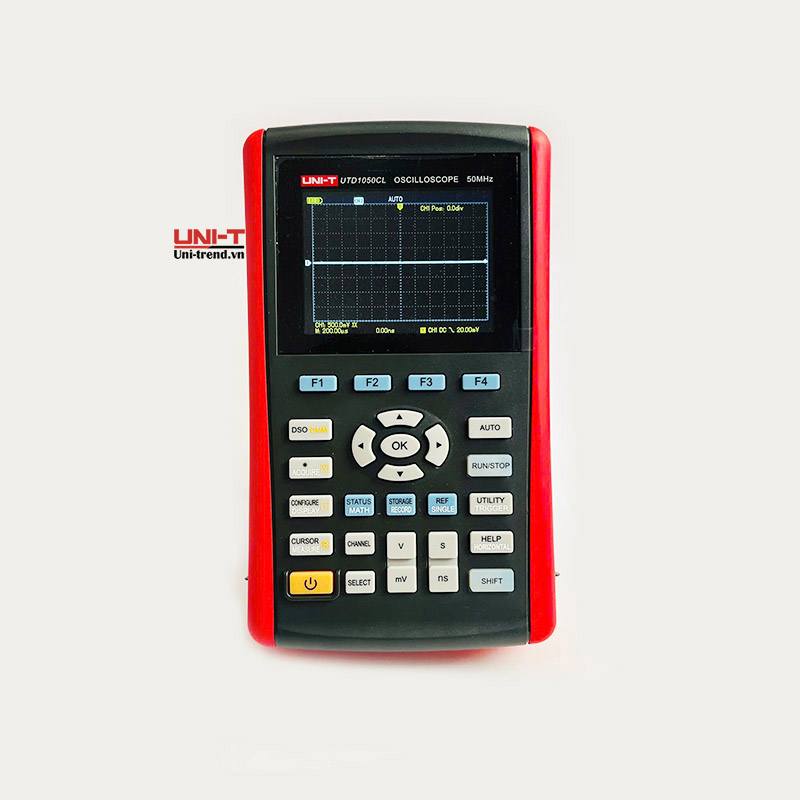

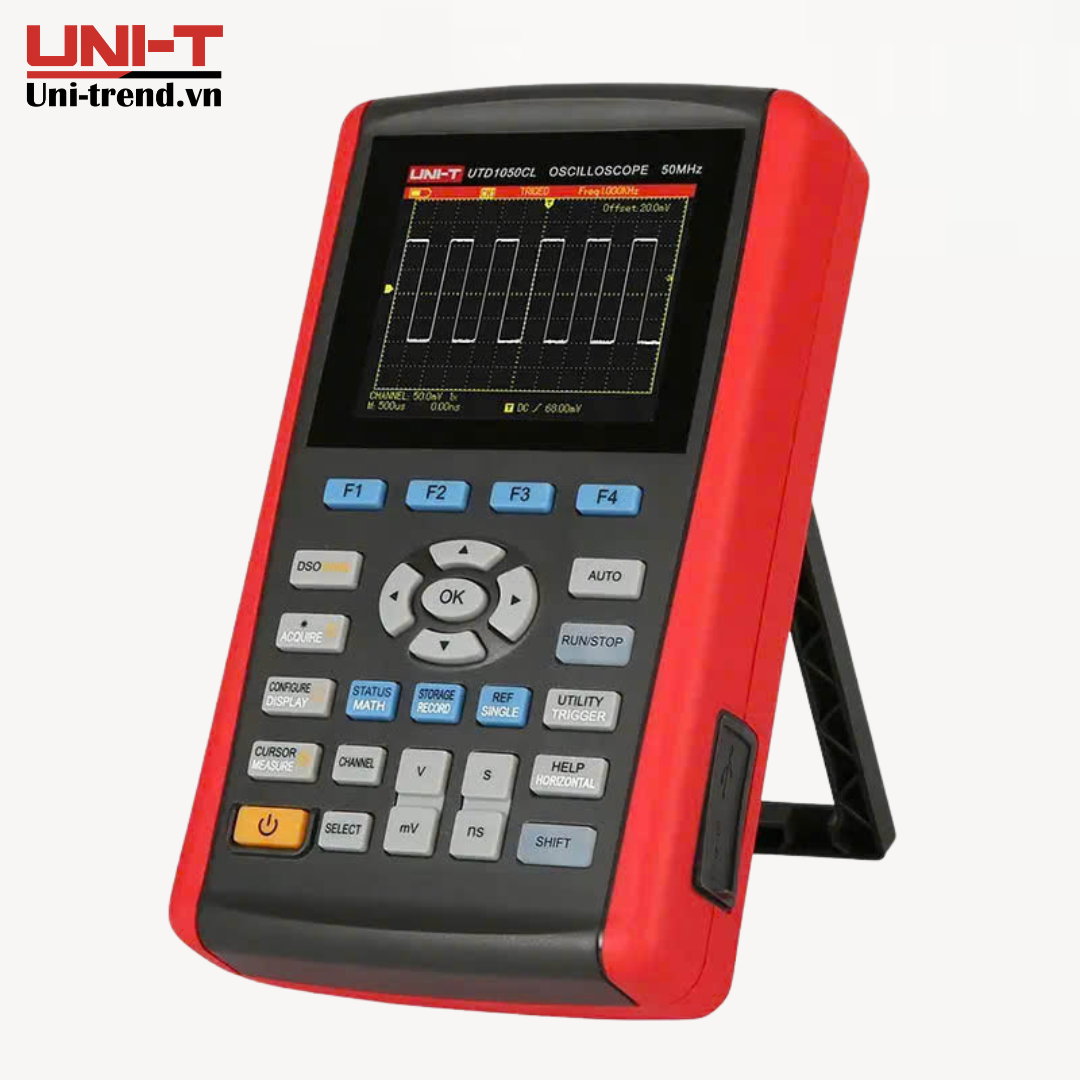

Máy hiện sóng cầm tay UNI-T UTD1050CL (50MHz, 250MS/s, 12Kpts, 1CH)
Giới thiệu sản phẩm: UTD1050CL là máy hiện sóng kỹ thuật số lưu trữ cầm tay với mức giá phải chăng, tích hợp chức năng hiện sóng, đồng hồ vạn năng, biểu đồ xu hướng và ghi dạng sóng. Thiết kế nhỏ gọn và di động mang đến trải nghiệm hình ảnh và vận hành đa dạng cho người dùng. Sản phẩm được cấp nguồn bằng nguồn điện ngoài hoặc pin lithium tích hợp. Đây là một thiết bị đo lường cầm tay phổ biến, được thiết kế riêng cho các kỹ sư.
Thông số kỹ thuật
| Model |
UTD1050CL |
| Băng thông |
50 MHz |
| Số Kênh |
1 kênh |
| Tốc độ lấy mẫu |
200 MSa/s |
| Rise time |
≤ 7 ns |
| Độ nhạy theo chiều dọc |
5 mV/div ~ 20 V/div |
| Khoảng thời gian cơ sở |
5 ns/div ~ 50 s/div |
| Độ sâu bộ nhớ |
12 kpts |
| Kiểu kích hoạt |
Edge, Pulse, Video, Slope |
| Phương pháp lưu trữ |
Hỗ trợ lưu trữ Bitmap, Cài đặt, Dạng sóng |
| Đo lường tự động |
22 Thông số bao gồm Vpp, Vrms, tần số, chu kỳ, thời gian tăng/giảm, v.v. |
| Điện áp DC (V) |
400mV/4V/40V/400V |
| Dòng điện một chiều (DCA) |
400µA/4000µA, 40mA/400mA, 4A/10A |
| Điện áp AC (V) |
400mV/4V/40V/400V (True RMS) |
| Dòng điện xoay chiều (ACA) |
400µA/4000µA, 40mA/400mA, 4A/10A |
| Điện trở (Ω) |
400Ω/4kΩ/40kΩ/400kΩ/4MΩ, 40MΩ |
| Điện dung (F) |
51.2nF/512nF/5.12µF/51.2µF/100µF |
Tính năng
| Màn hình |
LCD màu TFT 3.5 inch, độ phân giải 320x240 |
| Giá trị hiển thị tối đa |
4000 |
| Diode |
√ |
| Kiểm tra thông mạch |
√ |
| Phần mềm |
PC |
| Giao diện |
Mini USB |
Đặc điển chung
| Nguồn điện sử dụng |

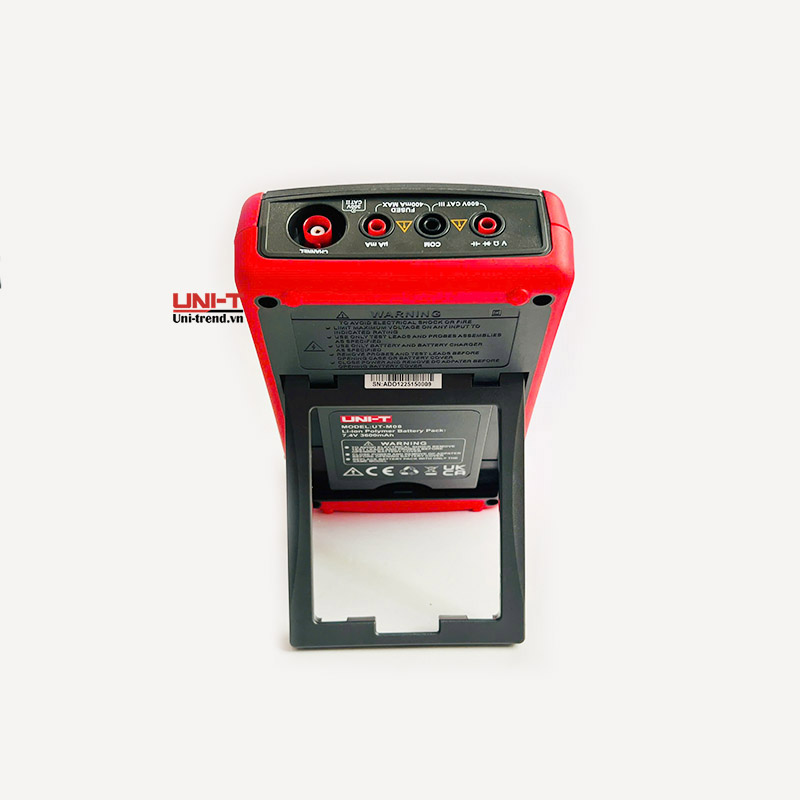

Pin Lithium 7.4V 3600mAh, hoặc sử dụng bộ chuyển đổi nguồn DC |
| Màu sắc sản phẩm |
Đỏ, xám |
| Trọng lượng của sản phẩm |
0.9kg |
| Kích thước sản phẩm |
199mm x 118mm x 49mm |

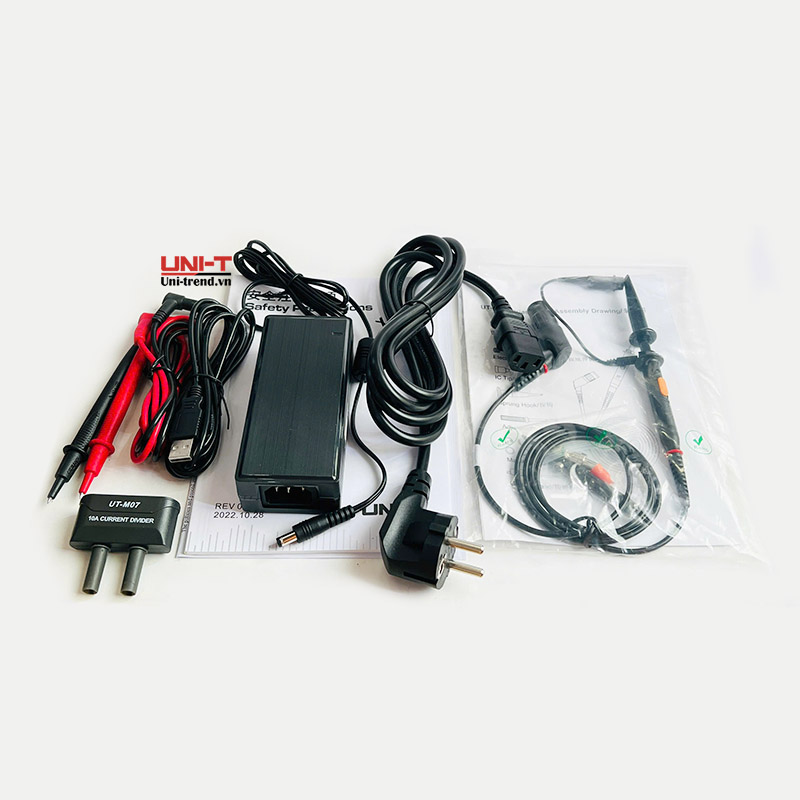

| Phụ kiện tiêu chuẩn |
Dây đo đồng, que đo máy hiện sóng, cáp USB, bộ đổi nguồn, hướng dẫn sử dụng, |
| Đóng gói tiêu chuẩn |
Hộp, túi vải |
| Số lượng sản phẩm đóng gói theo thùng NSX |
2C |
2 trong 1
Máy hiện sóng & Đồng hồ vạn năng
Nhiều loại đo lường tham số
Đỉnh tới đỉnh, Biên độ, Cực đại, Cực tiểu, Trên cùng, Dưới cùng, Giữa, Trung bình, RMS, Vượt ngưỡng, Trước ngưỡng, Tần số, Chu kỳ, Thời gian tăng, Thời gian giảm, Độ rộng xung dương, Độ rộng xung âm, chu kỳ làm việc dương, chu kỳ làm việc âm, độ trễ tăng, độ trễ giảm, pha, tổng cộng 22 loại phép đo.
Màn hình đơn sắc
Có thể thiết lập màn hình đơn sắc, phù hợp hơn khi sử dụng ngoài trời dưới ánh sáng mạnh
Chức năng thiết lập hoàn toàn tự động
Chức năng cài đặt tự động (AUTO SCALE) Các bánh răng dọc và cơ sở thời gian có thể được điều chỉnh tự động bằng cách thay đổi tín hiệu mà không cần can thiệp thủ công;
Cấu hình tự động
Chức năng cài đặt tự động mạnh mẽ, cài đặt tự động nhanh chóng và chính xác cho các tín hiệu chứa bất kỳ thành phần DC nào
