Máy phát xung UNI-T UTG2062B (60MHz, 320Ms/s, 2CH, 16Mpts)

Tổng quan

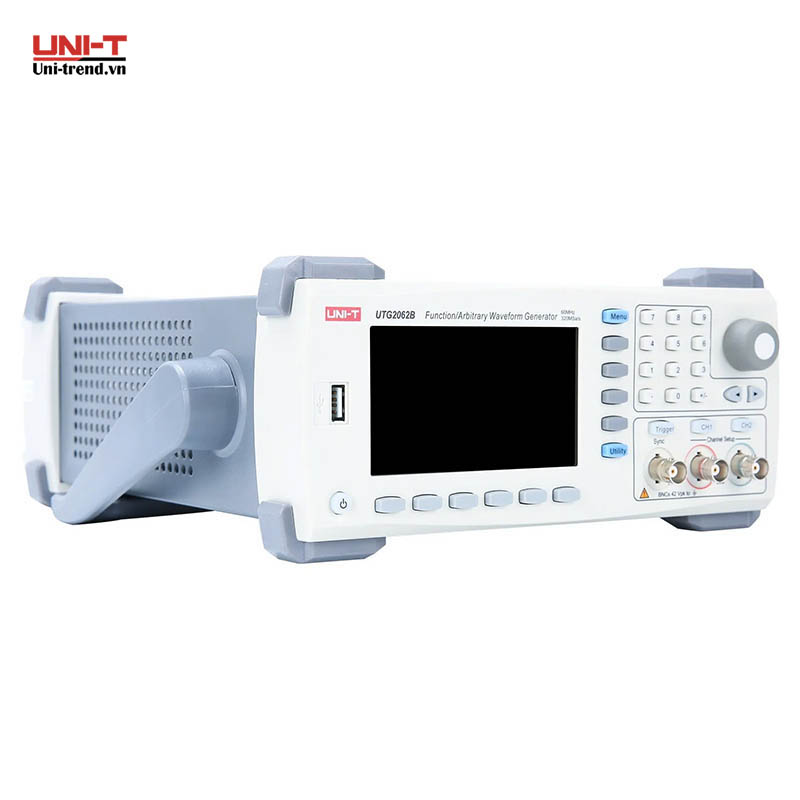

UNI-T UTG2062B là máy phát xung/tín hiệu tùy ý (AWG) dòng UTG2000B, tần số sóng sin tới 60MHz, tốc độ lấy mẫu 320Ms/s, 2CH độc lập, bộ nhớ sóng tùy ý 16Mpts, độ phân giải dọc 16-bit (65.536 mức biên độ), màn hình TFT LCD 4,3 inch. Máy phù hợp kỹ sư thiết kế, phòng lab và kỹ thuật viên cần máy phát tín hiệu tầm trung với bộ nhớ sóng sâu hơn và nhiều kiểu điều chế hơn dòng phổ thông.

Điểm nổi bật

• Bộ nhớ sóng tùy ý 16Mpts: tạo được dạng sóng tùy chỉnh chi tiết hơn, phù hợp mô phỏng tín hiệu phức tạp thay vì chỉ vài dạng sóng chuẩn.
• Độ phân giải dọc 16-bit, 65.536 mức: tín hiệu ra mượt và chính xác hơn máy phát xung 14-bit phổ thông.
• 13 kiểu điều chế: AM, FM, PM, FSK, PSK, QAM...: đáp ứng đa dạng bài kiểm tra mạch thu phát, mạch điều chế tín hiệu.
• Tần số kế 6 chữ số tích hợp: đo tần số tín hiệu ngoài ngay trên máy mà không cần thiết bị đo rời.
• Ghép kênh và đồng bộ 2 kênh (Channel Coupling): phối hợp hai kênh hoạt động cùng lúc cho các bài đo cần tín hiệu vi sai hoặc đồng bộ pha.
• 160 dạng sóng có sẵn, méo hài dưới 0,2%: chất lượng tín hiệu ra ổn định cho các phép đo yêu cầu độ tinh khiết tín hiệu tốt.

Ứng dụng thực tế

• Thiết kế, kiểm tra mạch điều chế tín hiệu, mạch thu phát cơ bản.
• Mô phỏng tín hiệu cảm biến, tín hiệu kích thích cho mạch nhúng.
• Phòng lab R&D, trung tâm đào tạo kỹ thuật cần máy phát đa năng.
• Kiểm tra đáp ứng mạch lọc, mạch khuếch đại với nhiều dạng sóng khác nhau.

Câu hỏi thường gặp

Bộ nhớ sóng 16Mpts trên UTG2062B có gì khác biệt so với dòng phổ thông?

Bộ nhớ 16Mpts cho phép tạo các dạng sóng tùy ý dài và chi tiết hơn nhiều so với dòng UTG900/UTG1000X, phù hợp khi cần mô phỏng tín hiệu thực tế phức tạp thay vì chỉ các dạng sóng chuẩn đơn giản.

13 kiểu điều chế trên máy dùng để làm gì?

Các kiểu điều chế như AM, FM, PM, FSK, PSK, QAM... mô phỏng cách tín hiệu được biến điệu trong hệ thống truyền thông, hữu ích khi kiểm tra mạch thu phát, mạch giải điều chế trong phòng lab thiết kế hoặc giảng dạy viễn thông cơ bản.

Chức năng ghép kênh (Channel Coupling) hoạt động ra sao?

Chức năng này cho phép hai kênh xuất tín hiệu đồng bộ về tần số/pha hoặc điều khiển cùng lúc, tiện khi cần tạo cặp tín hiệu vi sai hoặc hai tín hiệu có quan hệ pha cố định cho bài đo.

Máy có đo được tần số tín hiệu ngoài không?

Có, máy tích hợp tần số kế 6 chữ số đo tín hiệu TTL từ 100mHz đến 200MHz, tiện dùng như một máy đo tần số nhỏ gọn bên cạnh chức năng phát xung chính.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng, có hỗ trợ kỹ thuật tư vấn đấu nối và cấu hình dạng sóng.
