Máy phát xung UNI-T UTG1022X-PA (20MHz, 200MSa/s, 4Kpts, 2 CH)

Tổng quan

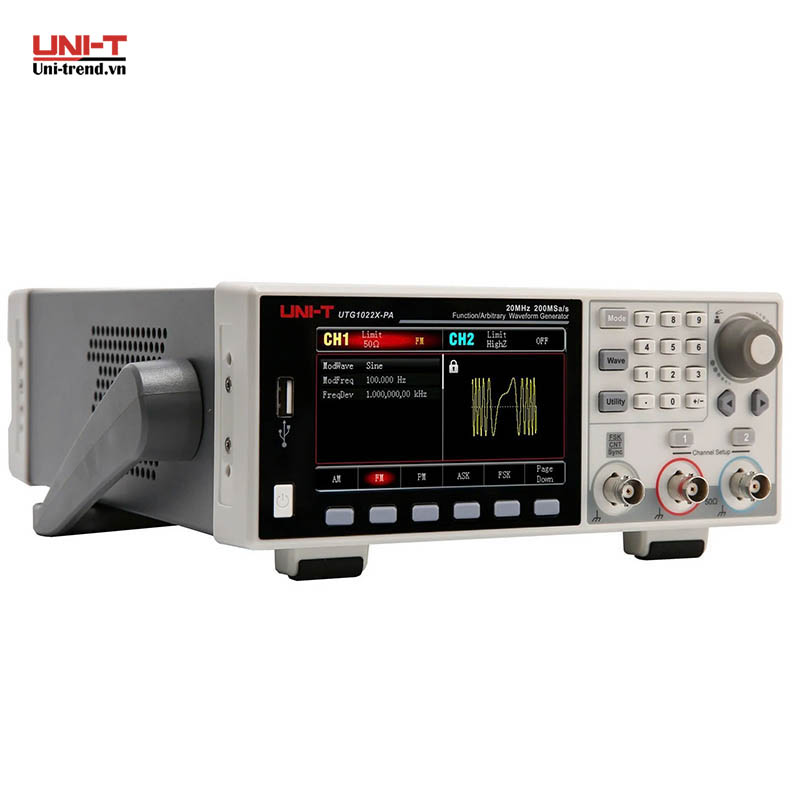

UNI-T UTG1022X-PA là máy phát xung/tín hiệu tùy ý (AWG) dòng UTG1000X Essential-Series, tần số sóng sin tối đa 20MHz, tốc độ lấy mẫu DDS 200MSa/s, 2 CH độc lập, độ phân giải dọc 16-bit, bộ nhớ sóng tùy ý 4Kpts. Bản -PA tích hợp sẵn bộ khuếch đại công suất 4W, xuất tín hiệu trực tiếp ra tải mà không cần bộ khuếch đại ngoài. Máy phù hợp sinh viên, kỹ thuật viên và phòng lab giáo dục cần một máy phát tín hiệu cơ bản, dễ dùng với chi phí đầu tư ban đầu hợp lý.

Điểm nổi bật

• Tích hợp khuếch đại công suất 4W: xuất trực tiếp ra loa, cuộn dây hoặc tải công suất nhỏ mà không cần thêm bộ khuếch đại ngoài.
• Tần số sóng sin tới 20MHz: đáp ứng phần lớn bài thí nghiệm điện tử cơ bản, kiểm tra mạch analog tần số thấp – trung bình.
• Độ phân giải dọc 16-bit: tín hiệu ra mượt, ít bậc thang hơn máy phát xung độ phân giải thấp.
• Bộ nhớ sóng tùy ý 4Kpts, 200 dạng sóng có sẵn: lưu và gọi lại nhanh các dạng sóng tùy chỉnh đã tạo trước đó qua cổng USB.
• 10 dạng sóng chuẩn: Sine, Square, Ramp, Pulse, Noise...: đáp ứng đa số bài kiểm tra mạch mà không cần lập trình dạng sóng phức tạp.
• Độ phân giải tần số 1µHz: chỉnh tần số cực mịn, phù hợp khi cần quét tần số chính xác trong thí nghiệm.

Ứng dụng thực tế

• Thực hành, thí nghiệm điện tử tại trường kỹ thuật, phòng lab giáo dục.
• Tạo tín hiệu kiểm tra đầu vào cho mạch khuếch đại, mạch lọc cơ bản.
• Kiểm tra nhanh đáp ứng mạch analog trong sửa chữa, bảo trì thiết bị điện tử.
• Kích thích trực tiếp tải công suất nhỏ như loa, cuộn dây nhờ khuếch đại tích hợp.

Câu hỏi thường gặp

UTG1022X-PA phát được những dạng sóng nào?

Máy phát được các dạng sóng chuẩn gồm Sine, Square, Ramp, Pulse, Noise, DC và dạng sóng tùy ý (Arbitrary) nạp qua USB, cùng 200 dạng sóng có sẵn lưu trong bộ nhớ không mất khi tắt máy.

Máy có đo được tần số tín hiệu ngoài không hay chỉ phát tín hiệu?

Có, máy tích hợp tần số kế 7 chữ số đo tín hiệu TTL đưa vào, tiện dùng như một máy đo tần số nhỏ gọn bên cạnh chức năng phát xung chính.

Khuếch đại công suất 4W tích hợp trên bản -PA dùng để làm gì?

Bộ khuếch đại 4W cho phép xuất tín hiệu trực tiếp ra tải công suất nhỏ như loa, cuộn dây, động cơ mini mà không cần nối thêm bộ khuếch đại ngoài, tiện cho các bài thí nghiệm cần công suất ra lớn hơn mức tín hiệu chuẩn thông thường.

Bộ nhớ sóng 4Kpts có đủ để tạo dạng sóng tùy chỉnh phức tạp không?

Bộ nhớ 4Kpts phù hợp với các dạng sóng tùy chỉnh đơn giản đến trung bình. Với dạng sóng cần độ chi tiết rất cao hoặc chuỗi dài, nên cân nhắc các dòng máy phát xung cao cấp hơn có bộ nhớ sâu hơn.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng, có hỗ trợ kỹ thuật tư vấn đấu nối và cấu hình dạng sóng.
