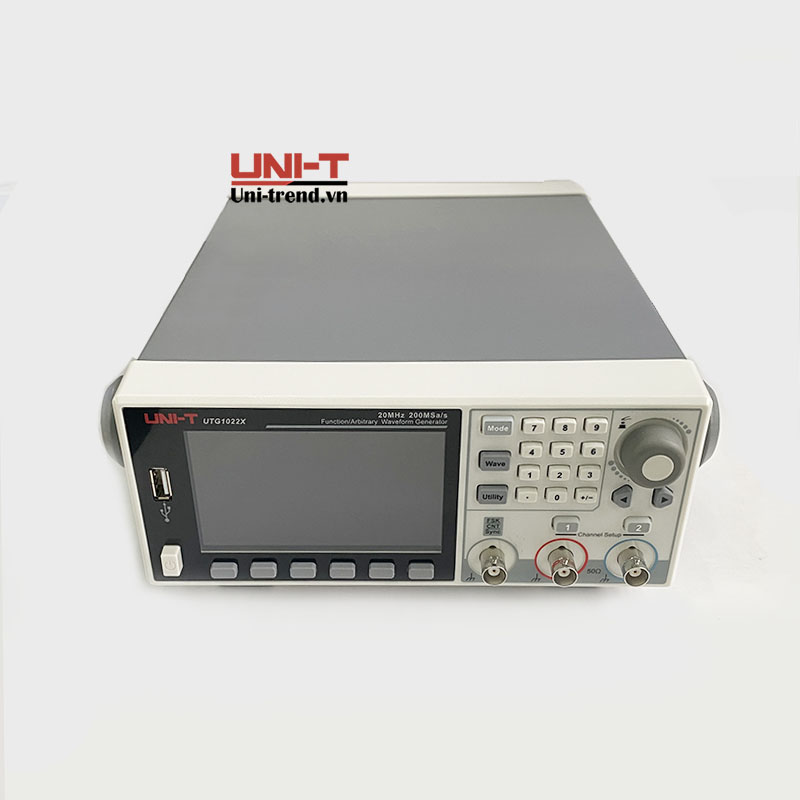

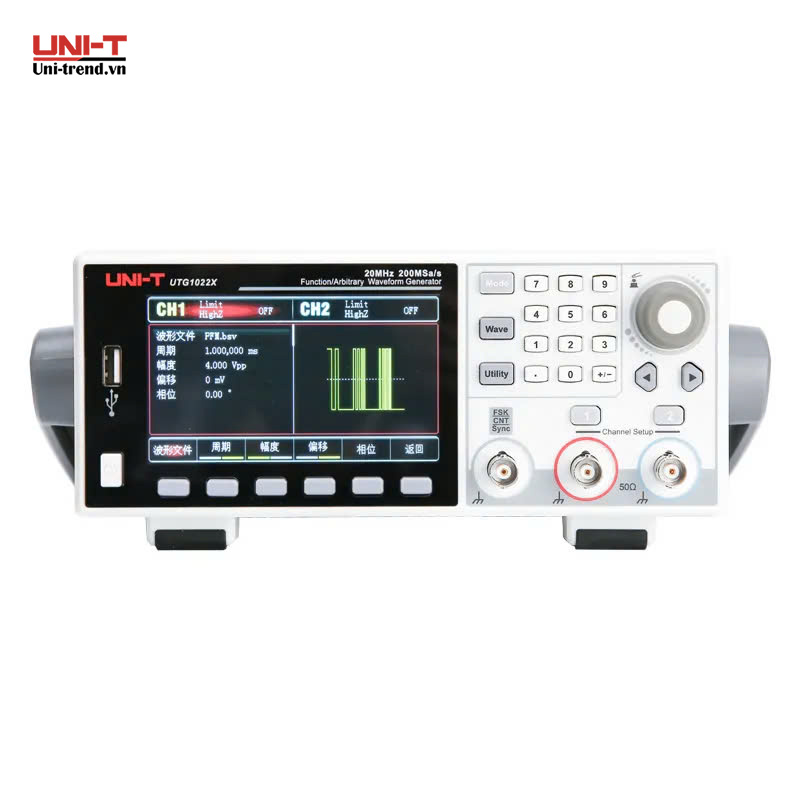

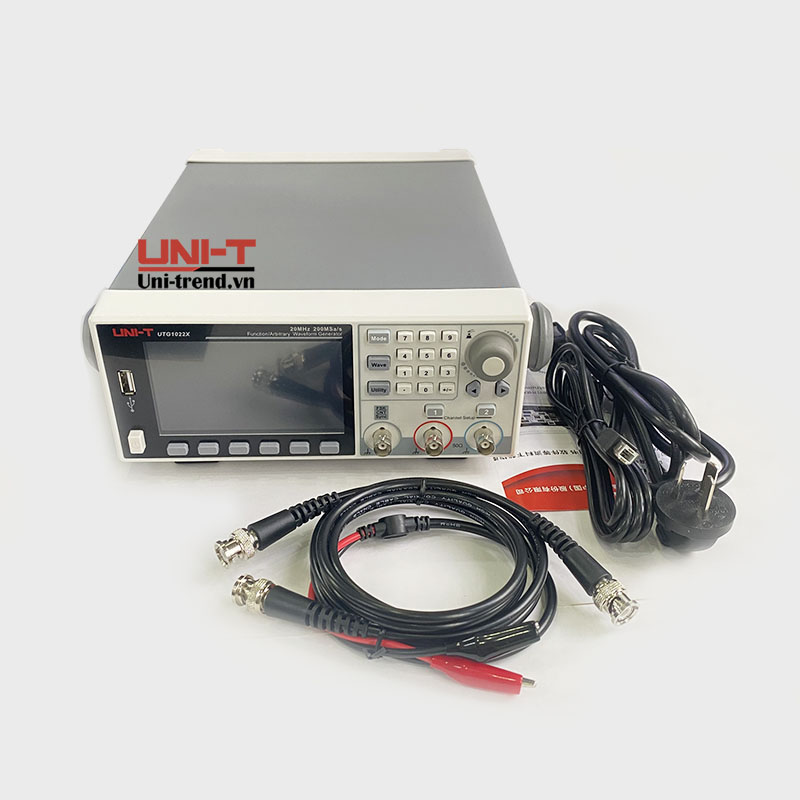

Máy phát xung UNI-T UTG1022X (20MHz, 200MSa/s, 2CH)

Tổng quan

UNI-T UTG1022X là máy phát xung/tín hiệu tùy ý (AWG) dòng UTG1000X Essential-Series, tần số sóng sin tối đa 20MHz, tốc độ lấy mẫu DDS 200MSa/s, 2CH độc lập, độ phân giải dọc 16-bit, bộ nhớ sóng tùy ý 4kpts. Máy phù hợp sinh viên, kỹ thuật viên và phòng lab giáo dục cần một máy phát tín hiệu cơ bản, dễ dùng với chi phí đầu tư ban đầu hợp lý.

Điểm nổi bật

• Tần số sóng sin tới 20MHz: đáp ứng phần lớn bài thí nghiệm điện tử cơ bản, kiểm tra mạch analog tần số thấp – trung bình.
• Độ phân giải dọc 16-bit: tín hiệu ra mượt, ít bậc thang hơn máy phát xung độ phân giải thấp.
• Bộ nhớ sóng tùy ý 4kpts, 200 dạng sóng có sẵn: lưu và gọi lại nhanh các dạng sóng tùy chỉnh đã tạo trước đó qua cổng USB.
• 10 dạng sóng chuẩn: Sine, Square, Ramp, Pulse, Noise...: đáp ứng đa số bài kiểm tra mạch mà không cần lập trình dạng sóng phức tạp.
• Độ phân giải tần số 1µHz: chỉnh tần số cực mịn, phù hợp khi cần quét tần số chính xác trong thí nghiệm.

Ứng dụng thực tế

• Thực hành, thí nghiệm điện tử tại trường kỹ thuật, phòng lab giáo dục.
• Tạo tín hiệu kiểm tra đầu vào cho mạch khuếch đại, mạch lọc cơ bản.
• Kiểm tra nhanh đáp ứng mạch analog trong sửa chữa, bảo trì thiết bị điện tử.

Câu hỏi thường gặp

UTG1022X phát được những dạng sóng nào?

Máy phát được các dạng sóng chuẩn gồm Sine, Square, Ramp, Pulse, Noise, DC và dạng sóng tùy ý (Arbitrary) nạp qua USB, cùng 200 dạng sóng có sẵn lưu trong bộ nhớ không mất khi tắt máy.

Máy có đo được tần số tín hiệu ngoài không hay chỉ phát tín hiệu?

Có, máy tích hợp tần số kế 7 chữ số đo tín hiệu TTL đưa vào, tiện dùng như một máy đo tần số nhỏ gọn bên cạnh chức năng phát xung chính.

UTG1022X-PA khác gì so với UTG1022X?

UTG1022X-PA có thêm bộ khuếch đại công suất 4W tích hợp sẵn để xuất tín hiệu trực tiếp ra tải, còn model không có hậu tố PA chỉ xuất tín hiệu ở mức chuẩn cần thêm bộ khuếch đại ngoài nếu muốn công suất lớn hơn.

Bộ nhớ sóng 4kpts có đủ để tạo dạng sóng tùy chỉnh phức tạp không?

Bộ nhớ 4kpts phù hợp với các dạng sóng tùy chỉnh đơn giản đến trung bình. Với dạng sóng cần độ chi tiết rất cao hoặc chuỗi dài, nên cân nhắc các dòng máy phát xung cao cấp hơn có bộ nhớ sâu hơn.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng, có hỗ trợ kỹ thuật tư vấn đấu nối và cấu hình dạng sóng.
