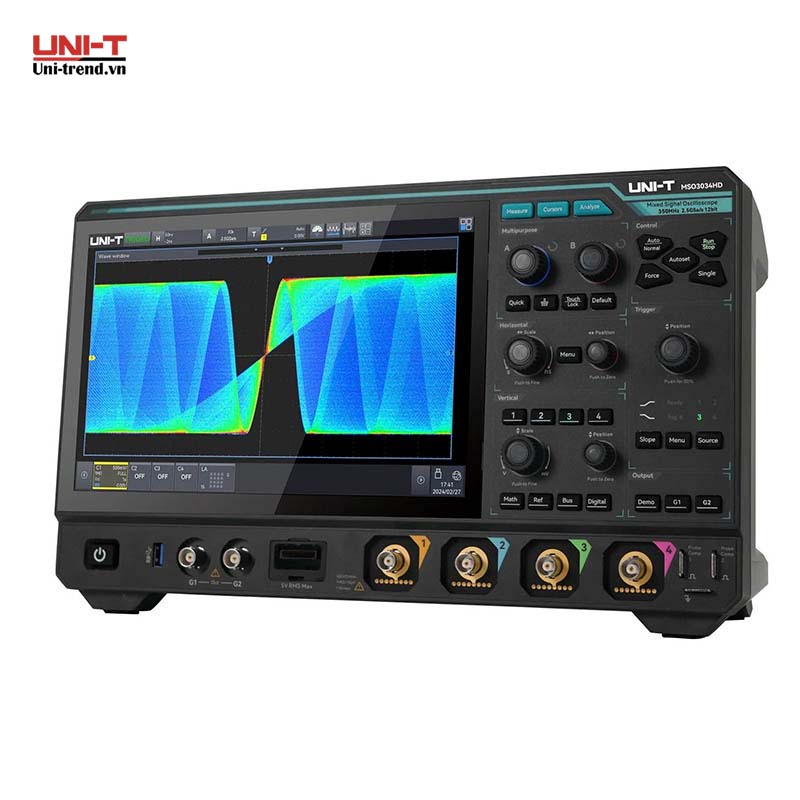

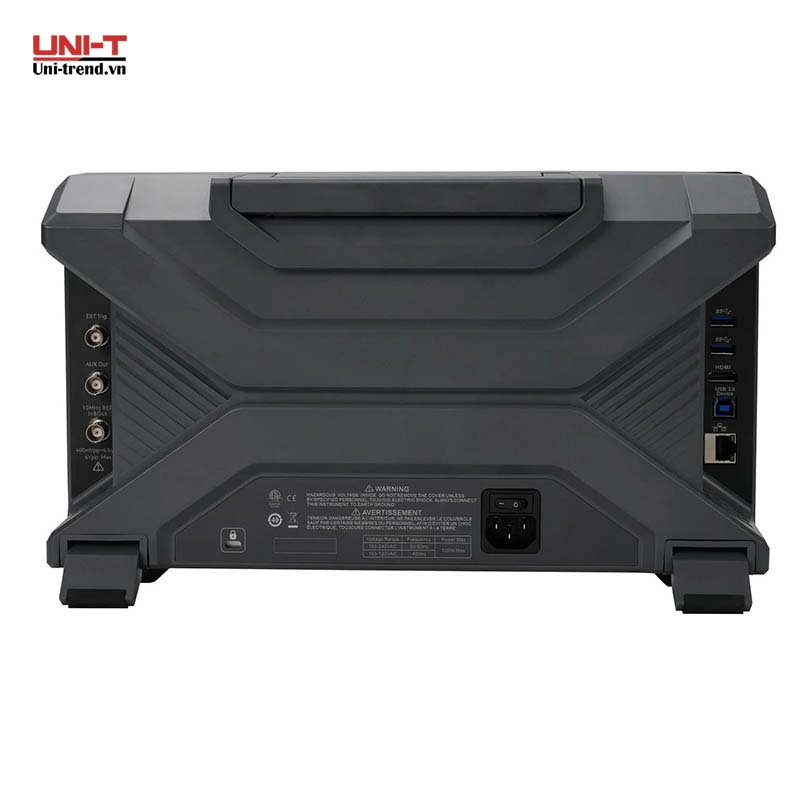

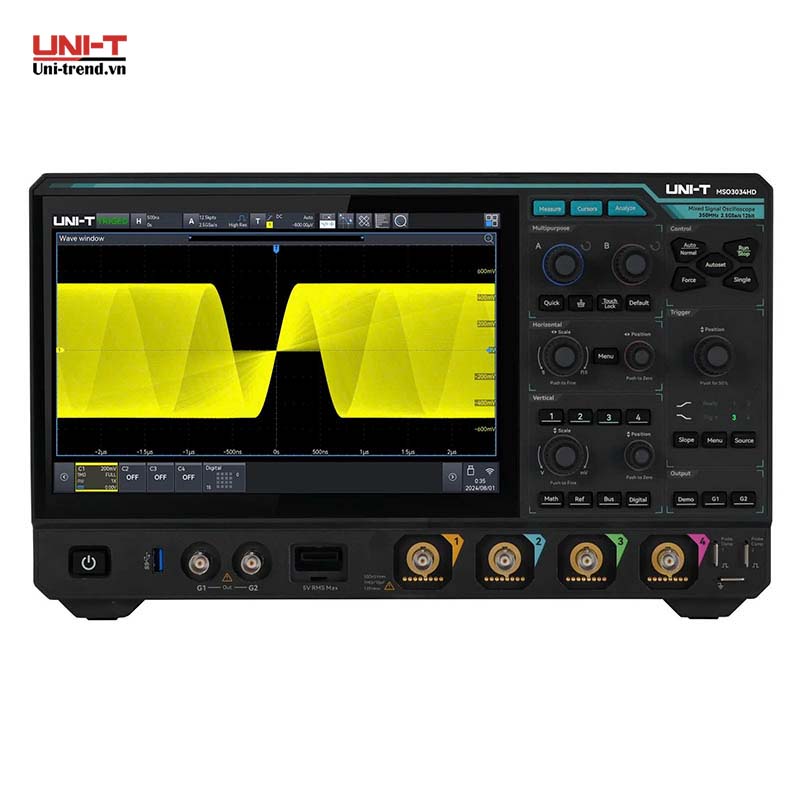

Máy hiện sóng độ phân giải cao UNI-T MSO3054HD (500MHz, 12 Bit, 2.5GSa/s, 500Mpts, 4+16CH, MSO)

Tổng quan

UNI-T MSO3054HD là máy hiện sóng số hỗn hợp độ phân giải cao dòng MSO3000HD, băng thông 500MHz, tốc độ lấy mẫu 2.5GSa/s, 4+16CH, bộ nhớ sóng 500Mpts. Máy dùng ADC R12™ 12-bit, có thể nâng lên tương đương 16-bit nhờ chế độ ERES (Enhanced Resolution) để giảm nhiễu nền khi cần đo tín hiệu biên độ nhỏ. Phù hợp kỹ sư thiết kế mạch nguồn, mạch công suất, thiết bị y tế và ô tô cần vừa độ chính xác biên độ cao vừa băng thông đủ rộng để bắt các tín hiệu chuyển mạch nhanh.

Điểm nổi bật

• ADC 12-bit, ERES tương đương 16-bit: giảm nhiễu nền, nhìn rõ tín hiệu biên độ nhỏ chồng lên tín hiệu lớn, hữu ích khi đo gợn nguồn trên đường DC cao áp.
• Bộ nhớ sóng 500Mpts: lưu được tín hiệu dài ở tốc độ lấy mẫu cao, phù hợp bắt các sự kiện hiếm gặp trong chuỗi tín hiệu dài.
• Tốc độ bắt sóng 1.500.000 wfm/s: phát hiện nhanh glitch, nhiễu xung đột biến mà oscilloscope tốc độ quét chậm dễ bỏ sót.
• 12 giao thức giải mã: hỗ trợ UART, I²C, SPI cho nhúng và CAN, CAN-FD, LIN, FlexRay, SENT, I²S cho ô tô/công nghiệp, cùng MIL-STD-1553, ARINC429 cho hàng không.
• 16 kênh logic tích hợp (MSO): phân tích đồng thời tín hiệu tương tự và tín hiệu số trên cùng một lần bắt sóng.
• Tùy chọn AWG kép 50MHz kèm Bode: mở rộng thành máy phát xung 2 kênh và phân tích đáp ứng tần số mạch khi cần, không phải mua thêm thiết bị rời.

Ứng dụng thực tế

• Thiết kế, kiểm tra mạch nguồn và mạch công suất cần độ chính xác biên độ cao.
• Debug mạch điện tử ô tô với giao thức CAN, CAN-FD, LIN, FlexRay.
• Kiểm tra thiết bị y tế, thiết bị công suất thấp yêu cầu nhiễu nền nhỏ.
• Phân tích mạch nhúng kết hợp tín hiệu tương tự và tín hiệu số qua 16 kênh logic.

Câu hỏi thường gặp

Chế độ ERES trên máy dùng để làm gì?

ERES (Enhanced Resolution) là chế độ lọc và tăng cường xử lý giúp nâng độ phân giải hiệu dụng của ADC 12-bit lên tương đương 16-bit, giảm nhiễu nền khi cần quan sát tín hiệu biên độ rất nhỏ, đổi lại băng thông hiển thị giảm nhẹ so với chế độ đo bình thường.

MSO3054HD có cần mua thêm máy phát xung rời không?

Không bắt buộc. Máy có tùy chọn nâng cấp AWG kép 50MHz kèm phân tích Bode ngay trên oscilloscope, phù hợp khi cần vừa tạo tín hiệu kích thích vừa quan sát phản hồi mạch mà không muốn đầu tư thêm thiết bị rời.

Máy giải mã được những giao thức ô tô nào?

Máy hỗ trợ giải mã CAN, CAN-FD, LIN, FlexRay và SENT — các giao thức phổ biến trong hệ thống điện – điện tử ô tô, giúp debug trực tiếp trên dạng sóng thay vì chỉ đọc dữ liệu số.

Với bộ nhớ 500Mpts, máy ghi được tín hiệu trong bao lâu?

Thời gian ghi phụ thuộc tốc độ lấy mẫu đang dùng: lấy mẫu càng thấp thì với cùng 500Mpts bộ nhớ, máy ghi được khoảng thời gian càng dài. Ở tốc độ lấy mẫu tối đa 2.5GSa/s, bộ nhớ sâu giúp giữ được nhiều chi tiết hơn trên cùng một cửa sổ thời gian so với oscilloscope bộ nhớ nông.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
