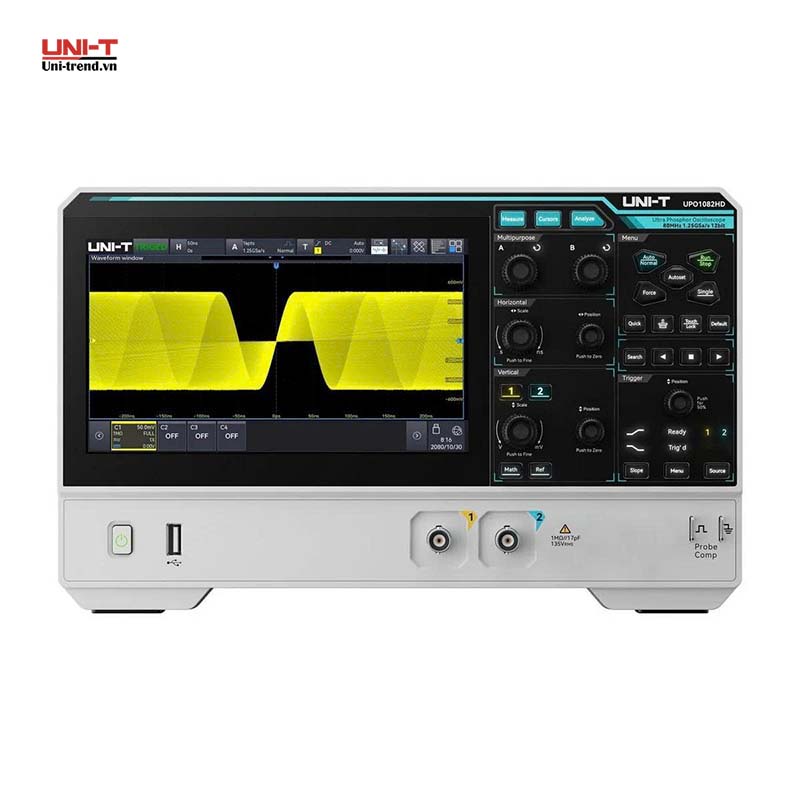

Máy hiện sóng độ phân giải cao UNI-T UPO1082HD (80MHz, 1.25GSa/s, 2CH)

Tổng quan

UNI-T UPO1082HD là máy hiện sóng độ phân giải cao dòng UPO1000HD, băng thông 80MHz, tốc độ lấy mẫu 1.25GSa/s, 2CH, dùng ADC 12-bit (4.096 mức lượng tử) cho waveform mượt và chính xác hơn oscilloscope 8-bit thông thường, nhưng không có kênh logic số (không phải MSO). Máy phù hợp kỹ sư và kỹ thuật viên cần độ chính xác biên độ cao cho tín hiệu tương tự mà chưa cần phân tích tín hiệu số nhiều bit song song.

Điểm nổi bật

• ADC 12-bit độ phân giải cao: 4.096 mức lượng tử giúp nhìn rõ chi tiết nhỏ, giảm nhiễu nền so với ADC 8-bit phổ thông cùng tầm giá.
• Công nghệ Ultra Phosphor 3.0: tốc độ bắt sóng tới 500.000 wfm/s ở chế độ sequence, phát hiện nhanh glitch và tín hiệu chập chờn.
• Bộ nhớ 100Mpts: lưu tín hiệu dài, hỗ trợ zoom sâu để xem chi tiết mà không cần bắt lại nhiều lần.
• 5 giao thức giải mã: UART, I²C, SPI, CAN, LIN: đủ dùng cho phần lớn nhu cầu debug bus nhúng và ô tô cơ bản mà không cần mua tùy chọn logic analyzer.
• Đa năng: phân tích phổ, vôn kế, tần số kế, phân tích công suất: một máy dùng cho nhiều phép đo khác nhau trong phòng lab thay vì cần nhiều thiết bị rời.

Ứng dụng thực tế

• Đo kiểm mạch nguồn, mạch analog cần độ chính xác biên độ cao.
• Debug giao tiếp UART, I²C, SPI, CAN, LIN cơ bản trên board mạch.
• Kiểm tra chất lượng tín hiệu trong phòng lab R&D, xưởng sản xuất.
• Phân tích phổ tần số, đo công suất phục vụ kiểm tra thiết bị điện tử.

Câu hỏi thường gặp

UPO1082HD có phải là oscilloscope MSO (có kênh logic số) không?

Không, UPO1082HD thuộc dòng UPO1000HD — có ADC 12-bit độ phân giải cao nhưng không tích hợp kênh logic số. Nếu cần phân tích đồng thời tín hiệu tương tự và tín hiệu số nhiều bit, anh/chị nên chọn dòng MSO2000HD/MSO3000HD/MSO5000HD cùng hãng.

ADC 12-bit mang lại lợi ích gì so với oscilloscope 8-bit thông thường?

ADC 12-bit cho 4.096 mức lượng tử thay vì 256 mức của ADC 8-bit, giúp nhìn rõ hơn tín hiệu biên độ nhỏ, gợn nguồn hoặc nhiễu chồng lên tín hiệu lớn mà oscilloscope 8-bit dễ làm tròn mất chi tiết.

Máy giải mã được những giao thức nào?

Máy hỗ trợ 5 giao thức phổ biến: UART, I²C, SPI cho nhúng và CAN, LIN cho ô tô — đủ dùng cho phần lớn nhu cầu debug bus cơ bản trong công nghiệp và ô tô.

Với 2CH, máy có đo được đồng thời nhiều điểm trong mạch không?

Có, với 2CH máy đo và hiển thị đồng thời các tín hiệu tại nhiều điểm khác nhau trong mạch, tiện so sánh tín hiệu vào/ra hoặc đồng bộ giữa các khối mạch.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
