Máy hiện sóng độ phân giải cao UNI-T MSO1254HD-S (250MHz, 2.5GSa/s, 4+16 CH, AWG)

Tổng quan

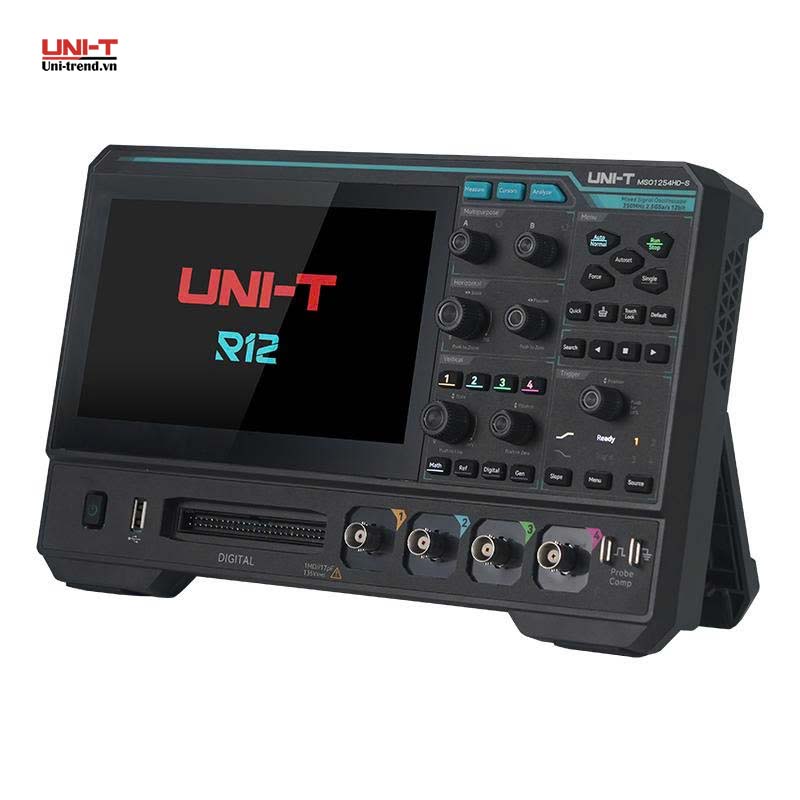

UNI-T MSO1254HD-S là máy hiện sóng số hỗn hợp độ phân giải cao dòng MSO1000HD, băng thông 250MHz, tốc độ lấy mẫu 2.5GSa/s, 4+16 CH, dùng ADC R12™ 12-bit (4.096 mức lượng tử, gấp 16 lần ADC 8-bit truyền thống) cho waveform mượt và ít nhiễu nền hơn oscilloscope 8-bit thông thường. Máy phù hợp kỹ sư thiết kế phần cứng, nhúng và phòng lab cần vừa đo tín hiệu tương tự chính xác cao vừa phân tích tín hiệu số/giao thức trên cùng một thiết bị. Bản -S tích hợp sẵn máy phát xung/tín hiệu tùy ý (AWG) 25MHz, tiện khi cần vừa tạo vừa quan sát tín hiệu kích thích cho mạch.

Điểm nổi bật

• ADC R12™ 12-bit độ phân giải cao: 4.096 mức lượng tử giúp nhìn rõ chi tiết nhỏ trên dạng sóng và giảm nhiễu nền so với ADC 8-bit thông thường.
• Màn hình cảm ứng 7 inch HD, 1024×600: thao tác vuốt, phóng to như máy tính bảng, thân thiện cho cả người mới dùng oscilloscope.
• 16 kênh logic (tùy chọn đầu đo UT-M26): phân tích tín hiệu số song song cùng tín hiệu tương tự, hữu ích khi debug mạch nhúng có cả tín hiệu digital và analog.
• 7 giao thức giải mã tích hợp: RS232/UART, I²C, SPI, CAN, CAN-FD, LIN và Audio, hỗ trợ debug bus truyền thông phổ biến trong công nghiệp và ô tô.
• Bộ nhớ 100Mpts, tốc độ bắt sóng 200.000 wfm/s: lưu tín hiệu dài và bắt nhanh các bất thường xảy ra không thường xuyên.
• 9 thiết bị đo tích hợp trong 1: oscilloscope, logic analyzer, máy phát xung, phân tích phổ, vôn kế, tần số kế, phân tích giao thức, Bode và phân tích công suất.

Ứng dụng thực tế

• Thiết kế và debug mạch nhúng có kết hợp tín hiệu tương tự và tín hiệu số.
• Kiểm tra giao tiếp bus I²C, SPI, UART, CAN trên board mạch điều khiển, ô tô.
• Đo kiểm mạch nguồn, mạch analog cần độ chính xác cao nhờ ADC 12-bit.
• Giảng dạy, nghiên cứu tại phòng lab điện tử, tự động hóa.

Câu hỏi thường gặp

ADC 12-bit khác gì so với ADC 8-bit trên oscilloscope phổ thông?

ADC 12-bit cho 4.096 mức lượng tử, gấp 16 lần so với 256 mức của ADC 8-bit, giúp nhìn rõ hơn các chi tiết nhỏ trên dạng sóng như nhiễu gợn nguồn, tín hiệu biên độ thấp chồng lên tín hiệu lớn, thay vì bị làm tròn mất chi tiết như ADC 8-bit.

MSO1254HD-S có phân tích được tín hiệu số nhiều bit như I2C, SPI không?

Có, MSO1254HD-S là oscilloscope hỗn hợp (MSO) hỗ trợ tới 16 kênh logic qua đầu đo UT-M26 tùy chọn, cùng 7 giao thức giải mã tích hợp gồm I²C, SPI, UART, CAN, CAN-FD, LIN, Audio.

Bản -S và bản thường khác nhau ở điểm nào?

Bản -S tích hợp sẵn máy phát xung/tín hiệu tùy ý (AWG) 25MHz ngay trên oscilloscope, tiện khi cần tạo tín hiệu kích thích và quan sát phản hồi mạch trên cùng một máy mà không cần thiết bị phát xung rời. Bản thường không có chức năng phát xung tích hợp.

Với băng thông 250MHz, máy phù hợp đo tín hiệu ở dải tần nào?

Băng thông 250MHz và tốc độ lấy mẫu 2.5GSa/s phù hợp với phần lớn mạch nhúng, mạch điều khiển, mạch nguồn switching tần số vừa và cao. Với ứng dụng RF hoặc tín hiệu số rất nhanh (GHz), nên cân nhắc dòng MSO5000HD băng thông cao hơn.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
