Máy hiện sóng số hỗn hợp UNI-T MSO2304X (300MHz, 5GSa/s, 100Mpts, 4+16CH, MSO)

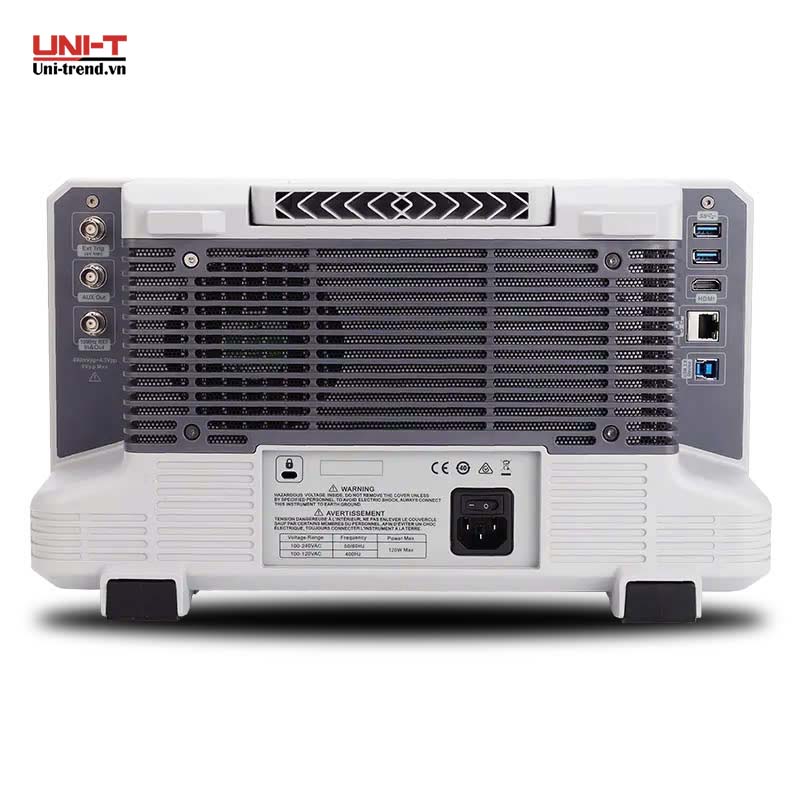

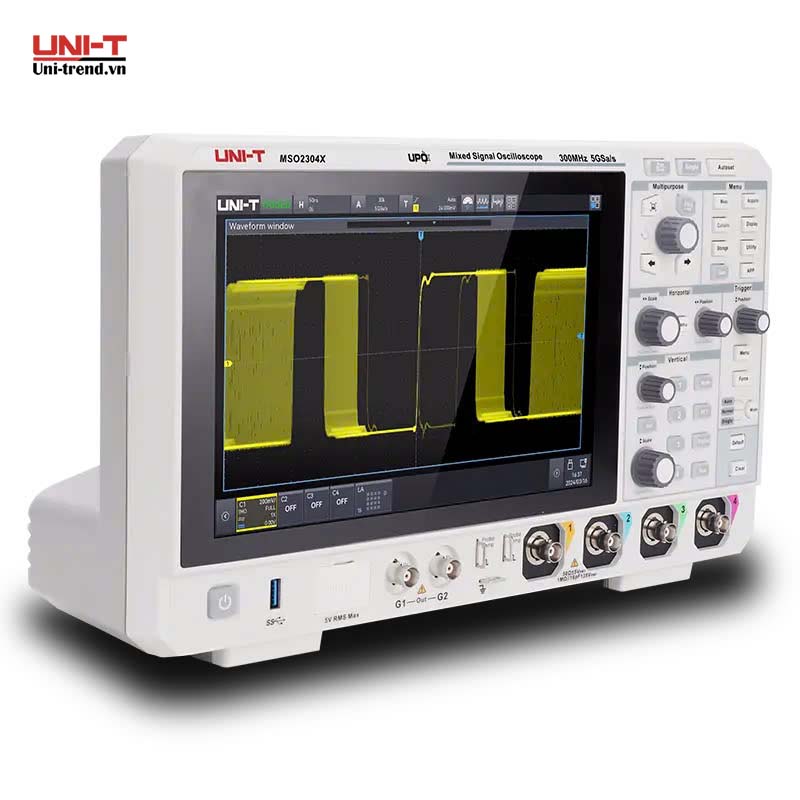

Ảnh sản phẩm 1 Ảnh sản phẩm 2 Ảnh sản phẩm 3

Máy hiện sóng số hỗn hợp UNI-T MSO2304X (300MHz, 5GSa/s, 100Mpts, 4+16CH, MSO)

Thương hiệu: UNI-TREND SKU: CL11631 Xuất xứ: Chính hãng Bảo hành: 12 tháng Tình trạng: Hàng đặt theo yêu cầu
Giá (Chưa VAT): 59,250,000đ
Giá bán (Sau VAT): 63,990,000đ
Số lượng:

CHI TIẾT SẢN PHẨM

Tổng quan

UNI-T MSO2304X là máy hiện sóng số hỗn hợp dòng MSO2000X, băng thông 300MHz, tốc độ lấy mẫu 5GSa/s, 4+16CH, bộ nhớ 100Mpts, màn hình cảm ứng điện dung 10,1 inch. Máy dùng công nghệ Ultra Phosphor 3.0 với kiến trúc xử lý song song 8 kênh, phù hợp kỹ sư thiết kế, phòng lab R&D cần một oscilloscope hỗn hợp (MSO) tầm trung vừa mạnh về tốc độ bắt sóng vừa tích hợp nhiều công cụ phân tích trên cùng màn hình cảm ứng lớn.

Điểm nổi bật

  • Màn hình cảm ứng điện dung 10,1 inch: thao tác vuốt, chạm trực tiếp trên waveform như máy tính bảng, có WebServer để điều khiển từ xa qua trình duyệt.
  • Ultra Phosphor 3.0, xử lý song song 8 kênh: tốc độ bắt sóng tới 2.000.000 wfm/s, phát hiện nhanh glitch và bất thường hiếm gặp.
  • Bộ nhớ 100Mpts: lưu tín hiệu dài, hỗ trợ zoom sâu mà không mất chi tiết dạng sóng.
  • 9 giao thức giải mã: UART, I²C, SPI cho nhúng; CAN, CAN-FD, LIN, FlexRay, SENT cho ô tô; cùng các chuẩn Audio I²S.
  • 56 phép đo tự động, FFT tới 4M điểm: đo nhanh thông số dạng sóng và phân tích phổ chi tiết mà không cần thiết bị rời.
  • Tùy chọn AWG kép 50MHz: mở rộng thành máy phát xung 2 kênh, phục vụ vừa tạo vừa quan sát tín hiệu kích thích ngay trên máy.

Ứng dụng thực tế

  • Thiết kế, debug mạch nhúng kết hợp tín hiệu tương tự và giao tiếp số.
  • Kiểm tra hệ thống ô tô với CAN, CAN-FD, LIN, FlexRay, SENT.
  • Phân tích chất lượng điện, hài bậc cao trong mạch nguồn công nghiệp.
  • Giảng dạy, nghiên cứu tại phòng lab điện tử với giao diện cảm ứng trực quan.

THÔNG SỐ KỸ THUẬT

THÔNG SỐ KỸ THUẬT
Model MSO2304X
Băng thông 300MHz
Số kênh tương tự 4
Số kênh kỹ thuật số (MSO) 16 (cần đầu dò logic UT-M15)
Tốc độ lấy mẫu thời gian thực 5GSa/s (kênh số: 1.25GSa/s)
Tốc độ bắt sóng 500,000 wfms/s (chế độ tuần tự: 2,000,000 wfms/s)
Độ sâu bộ nhớ 100Mpts
Độ phân giải dọc 8 bit (ERES tối đa 12 bit)
Thang đo dọc / Độ nhạy dọc 500μV/div ~ 10V/div
Thời gian tăng ≤1.17ns
Trở kháng đầu vào 1MΩ ±2% || 16pF ±3pF; 50Ω ±1.5%
Ghép nối đầu vào DC, AC, GND
Loại kích hoạt (Trigger Type) Edge, Pulse width, Ramp, Runt pulse, Over-amplitude pulse, Delay, Timeout, Duration, Setup & hold, Nth edge, Code pattern
Giải mã bus chuỗi (Serial Bus Trigger & Decode) RS232, UART, I2C, SPI, RS422, RS485 (tùy chọn: CAN, CAN-FD, LIN, FlexRay, SENT, Audio)
Phân tích phổ FFT (FFT Points) Tối đa 4M điểm
Tự động đo (Automated Measurements) 54 thông số
Bộ đếm tần số phần cứng Có (kênh tương tự và kênh số; băng thông 300MHz)
Đồng hồ đo điện áp số tích hợp (DVM) Có
TÍNH NĂNG
Màn hình hiển thị Màn hình cảm ứng điện dung đa điểm HD, 24-bit màu
Kích thước và độ phân giải màn hình 10.1 inch (1280x800)
Loại màn hình (TFT LCD / Cảm ứng) Cảm ứng điện dung đa điểm
Bộ tạo dạng sóng tích hợp (phát xung) Tùy chọn (2 kênh, 50MHz)
Chế độ chụp sóng nhanh Có (Ultra Phosphor 3.0, chế độ tuần tự 2,000,000 wfms/s)
Phân tích công suất nguồn Có (tùy chọn)
Cổng giao tiếp (USB Host, USB Device, LAN, HDMI, AUX Out) USB Host (USB-A 3.0), USB Device (USB-B), HDMI, LAN, AUX
THÔNG SỐ CHUNG
Nguồn điện sử dụng 100V~240VAC (±10%), 50Hz/60Hz
Màu sắc sản phẩm Trắng + Xám
Kích thước sản phẩm 378mm x 218mm x 120mm
Trọng lượng sản phẩm 3.83kg
Đóng gói và phụ kiện tiêu chuẩn Dây nguồn, cáp USB3.0, đầu dò UT-P06 x4, cáp BNC thẳng (UT-L45), cáp BNC sang kẹp cá sấu (UT-L02A); hộp, hướng dẫn sử dụng tiếng Anh
Số lượng sản phẩm đóng gói theo thùng NSX 1 chiếc/thùng

HƯỚNG DẪN VÀ CÂU HỎI THƯỜNG GẶP

Câu hỏi thường gặp

Ultra Phosphor 3.0 mang lại lợi ích gì trong thực tế?

Công nghệ này giúp máy xử lý song song nhiều kênh cùng lúc để đạt tốc độ bắt sóng tới 2.000.000 wfm/s, đồng thời hiển thị waveform theo thang màu độ chói (grayscale) giúp phân biệt tín hiệu xuất hiện thường xuyên với tín hiệu hiếm gặp — hữu ích khi cần bắt các glitch chập chờn.

MSO2304X giải mã được những giao thức ô tô nào?

Máy hỗ trợ giải mã CAN, CAN-FD, LIN, FlexRay và SENT — các giao thức phổ biến trong hệ thống điện thân xe và điều khiển động cơ hiện đại.

Máy có cần mua thêm máy phát xung rời không?

Không bắt buộc. Máy có tùy chọn nâng cấp AWG kép 50MHz ngay trên oscilloscope, đủ dùng cho phần lớn bài kiểm tra kích thích mạch cơ bản mà không cần đầu tư thêm thiết bị rời.

Với 4+16CH, máy có phân tích được cả tín hiệu tương tự lẫn tín hiệu số cùng lúc không?

Có, MSO2304X là oscilloscope hỗn hợp (MSO) với 4+16CH, cho phép quan sát đồng thời tín hiệu tương tự và tín hiệu số trên cùng một trục thời gian, tiện debug các mạch có cả hai loại tín hiệu.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
