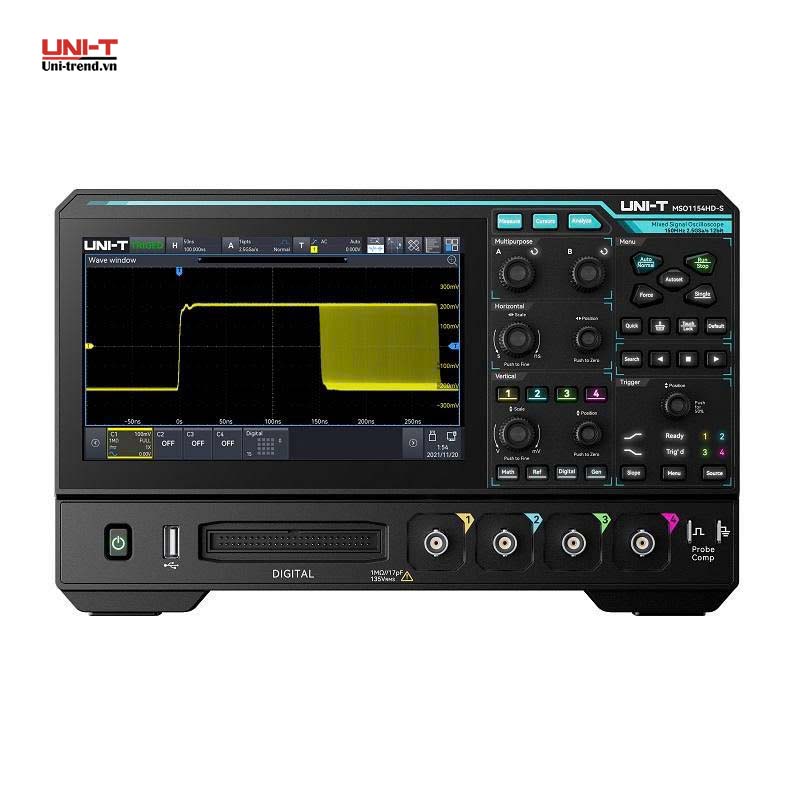

Máy hiện sóng độ phân giải cao UNI-T MSO1154HD-S (150MHz, 2.5GSa/s, 4+16 CH, AWG)

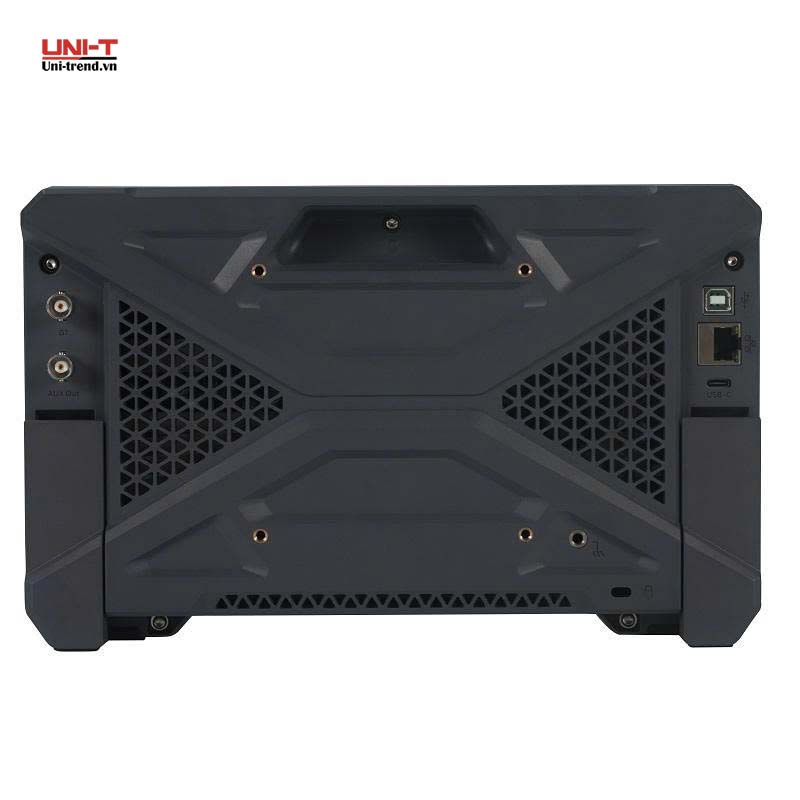

Ảnh sản phẩm 1 Ảnh sản phẩm 2 Ảnh sản phẩm 3

Máy hiện sóng độ phân giải cao UNI-T MSO1154HD-S (150MHz, 2.5GSa/s, 4+16 CH, AWG)

Thương hiệu: UNI-TREND SKU: NM00511 Xuất xứ: Chính hãng Bảo hành: 12 tháng Tình trạng: Hàng đặt theo yêu cầu
Giá (Chưa VAT): 20,990,000đ
Giá bán (Sau VAT): 22,669,200đ
Số lượng:

CHI TIẾT SẢN PHẨM

Tổng quan

UNI-T MSO1154HD-S là máy hiện sóng số hỗn hợp độ phân giải cao dòng MSO1000HD, băng thông 150MHz, tốc độ lấy mẫu 2.5GSa/s, 4+16 CH, dùng ADC R12™ 12-bit (4.096 mức lượng tử, gấp 16 lần ADC 8-bit truyền thống) cho waveform mượt và ít nhiễu nền hơn oscilloscope 8-bit thông thường. Máy phù hợp kỹ sư thiết kế phần cứng, nhúng và phòng lab cần vừa đo tín hiệu tương tự chính xác cao vừa phân tích tín hiệu số/giao thức trên cùng một thiết bị. Bản -S tích hợp sẵn máy phát xung/tín hiệu tùy ý (AWG) 25MHz, tiện khi cần vừa tạo vừa quan sát tín hiệu kích thích cho mạch.

Điểm nổi bật

  • ADC R12™ 12-bit độ phân giải cao: 4.096 mức lượng tử giúp nhìn rõ chi tiết nhỏ trên dạng sóng và giảm nhiễu nền so với ADC 8-bit thông thường.
  • Màn hình cảm ứng 7 inch HD, 1024×600: thao tác vuốt, phóng to như máy tính bảng, thân thiện cho cả người mới dùng oscilloscope.
  • 16 kênh logic (tùy chọn đầu đo UT-M26): phân tích tín hiệu số song song cùng tín hiệu tương tự, hữu ích khi debug mạch nhúng có cả tín hiệu digital và analog.
  • 7 giao thức giải mã tích hợp: RS232/UART, I²C, SPI, CAN, CAN-FD, LIN và Audio, hỗ trợ debug bus truyền thông phổ biến trong công nghiệp và ô tô.
  • Bộ nhớ 100Mpts, tốc độ bắt sóng 200.000 wfm/s: lưu tín hiệu dài và bắt nhanh các bất thường xảy ra không thường xuyên.
  • 9 thiết bị đo tích hợp trong 1: oscilloscope, logic analyzer, máy phát xung, phân tích phổ, vôn kế, tần số kế, phân tích giao thức, Bode và phân tích công suất.

Ứng dụng thực tế

  • Thiết kế và debug mạch nhúng có kết hợp tín hiệu tương tự và tín hiệu số.
  • Kiểm tra giao tiếp bus I²C, SPI, UART, CAN trên board mạch điều khiển, ô tô.
  • Đo kiểm mạch nguồn, mạch analog cần độ chính xác cao nhờ ADC 12-bit.
  • Giảng dạy, nghiên cứu tại phòng lab điện tử, tự động hóa.

THÔNG SỐ KỸ THUẬT

THÔNG SỐ KỸ THUẬT
Model MSO1154HD-S
Băng thông 150MHz
Số kênh tương tự 4
Số kênh kỹ thuật số (MSO) 16
Tốc độ lấy mẫu thời gian thực 2.5GSa/s (1 kênh), 1.25GSa/s (2 kênh), 625MSa/s (4 kênh)
Tốc độ bắt sóng 200,000 wfms/s (1,000,000 wfms/s chế độ Sequence)
Độ sâu bộ nhớ 100Mpts
Độ phân giải dọc 12 bit (lên đến 16 bit với chế độ ERES)
Thang đo dọc / Độ nhạy dọc 500µV/div - 10V/div
Thang thời gian / Tốc độ quét 2ns/div - 1ks/div
Thời gian tăng ≤2.2ns
Trở kháng đầu vào 1MΩ ±2% || 17pF ±2pF
Ghép nối đầu vào DC, AC, GND
Điện áp đầu vào tối đa 400V (DC+AC Vpk), 135Vrms
Giới hạn băng thông 20MHz, Full
Độ chính xác DC Độ chính xác hệ số DC: <5mV: ±2% toàn thang; ≥5mV: ±1.5% toàn thang
Loại kích hoạt (Trigger Type) Edge, Pulse Width, Video, Slope, Runt, Window, Nth Edge, Delay, Timeout, Duration, Setup/Hold, Pattern, Zone, Serial Bus
Chế độ kích hoạt (Trigger Mode) Auto, Normal, Single
Giải mã bus chuỗi (Serial Bus Trigger & Decode) RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, Audio; giải mã song song 18 bit
Phân tích phổ FFT (FFT Points) Lên đến 1Mpts (FFT nâng cao, 4 kênh)
Tự động đo (Automated Measurements) 56 thông số (hiển thị đồng thời 21)
Bộ đếm tần số phần cứng Có (7 chữ số)
Đồng hồ đo điện áp số tích hợp (DVM) Có (4 chữ số, DC / AC RMS / AC+DC RMS)
TÍNH NĂNG
Màn hình hiển thị Màn hình cảm ứng điện dung HD 7 inch, công nghệ Ultra Phosphor 3.0
Kích thước và độ phân giải màn hình 7 inch (1024x600)
Loại màn hình (TFT LCD / Cảm ứng) Cảm ứng điện dung đa điểm
Bộ tạo dạng sóng tích hợp (phát xung) Có (1 kênh, 25MHz, 200MSa/s, 14 bit)
Chế độ chụp sóng nhanh Có (chế độ Sequence: 1,000,000 wfms/s)
Lưu vết dạng sóng trên màn hình trong một khoảng thời gian Có (Persistence: 50ms ~ 20s, vô hạn)
Phân tích công suất nguồn Có
Giao diện người dùng Web / Lệnh SCPI Có (WebServer, SCPI)
Điều khiển từ xa qua phần mềm PC Có (phần mềm PC)
Cổng giao tiếp (USB Host, USB Device, LAN, HDMI, AUX Out) USB Host, USB Device, LAN (LXI), HDMI, AUX Out (Trig Out, Pass/Fail, DVM), Gen Out
THÔNG SỐ CHUNG
Nguồn điện sử dụng Type-C PD 12V/3A (tối thiểu)
Màu sắc sản phẩm Xám đen
Kích thước sản phẩm 282mm x 175mm x 49mm
Trọng lượng sản phẩm 1.56kg
Đóng gói và phụ kiện tiêu chuẩn Dây nguồn AC, bộ chuyển đổi nguồn Type-C, cáp USB 2.0, cáp tín hiệu BNC, đầu dò logic, que đo thụ động; hộp chống sốc, hướng dẫn sử dụng
Số lượng sản phẩm đóng gói theo thùng NSX 1 chiếc/thùng

HƯỚNG DẪN VÀ CÂU HỎI THƯỜNG GẶP

Câu hỏi thường gặp

ADC 12-bit khác gì so với ADC 8-bit trên oscilloscope phổ thông?

ADC 12-bit cho 4.096 mức lượng tử, gấp 16 lần so với 256 mức của ADC 8-bit, giúp nhìn rõ hơn các chi tiết nhỏ trên dạng sóng như nhiễu gợn nguồn, tín hiệu biên độ thấp chồng lên tín hiệu lớn, thay vì bị làm tròn mất chi tiết như ADC 8-bit.

MSO1154HD-S có phân tích được tín hiệu số nhiều bit như I2C, SPI không?

Có, MSO1154HD-S là oscilloscope hỗn hợp (MSO) hỗ trợ tới 16 kênh logic qua đầu đo UT-M26 tùy chọn, cùng 7 giao thức giải mã tích hợp gồm I²C, SPI, UART, CAN, CAN-FD, LIN, Audio.

Bản -S và bản thường khác nhau ở điểm nào?

Bản -S tích hợp sẵn máy phát xung/tín hiệu tùy ý (AWG) 25MHz ngay trên oscilloscope, tiện khi cần tạo tín hiệu kích thích và quan sát phản hồi mạch trên cùng một máy mà không cần thiết bị phát xung rời. Bản thường không có chức năng phát xung tích hợp.

Với băng thông 150MHz, máy phù hợp đo tín hiệu ở dải tần nào?

Băng thông 150MHz và tốc độ lấy mẫu 2.5GSa/s phù hợp với phần lớn mạch nhúng, mạch điều khiển, mạch nguồn switching tần số vừa và cao. Với ứng dụng RF hoặc tín hiệu số rất nhanh (GHz), nên cân nhắc dòng MSO5000HD băng thông cao hơn.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
