Máy đo LCR cầm tay UNI-T UT622E (100kHz, DCR)
Chứng nhận: CE, RoHS
Giới thiệu về sản phẩm: Máy đo LCR cầm tay UT622E sở hữu các chức năng mạnh mẽ, độ chính xác cao, tốc độ đo nhanh (20l/s). Với màn hình LCD TFT 2,8 inch rõ nét và trực quan, pin sạc dung lượng lớn và tần số kiểm tra lên đến 100kHz, độ chính xác 0,1%, máy đo có thể được sử dụng để đo lường chính xác và thuận tiện trong mọi trường hợp. Sản phẩm phù hợp để đo và sàng lọc cuộn cảm, tụ điện và điện trở trong phòng thí nghiệm, dây chuyền sản xuất, sửa chữa mạch điện tử, v.v.
Thông số kỹ thuật
| Model |
UT622E |
| Các thông số thử nghiệm |
Chính: L/ C/ R/ Z Phụ: D/ Q/ X/ θ-Deg/ θ-Rad/ ESR/ DCR |
| Độ tự cảm (L) |
0.00μH~99.999H |
| Điện dung (C) |
0.00pF~99.999mF |
| Điện trở (R) |
0.0000Ω~9.9999MΩ |
| D |
0.0000~9.9999 |
| Q |
0.0000~99999 |
| θ |
-179,9°--179,99° (-3,142 - 3,1416 rad) |
| ESR |
0.0000Ω~999.99Ω |
| DCR |
0.01mΩ--20.000MΩ |
| Tần số thử nghiệm |
100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Điện áp thử nghiệm |
0.1Vrms, 0.3Vrms, 1Vrms |
| Tốc độ lấy mẫu |
Nhanh (20 lần/s), trung bình (5 lần/s), hoặc chậm (2 lần |
| Chế độ dung sai |
Phạm vi: 1%~20% |
| Phương pháp đo |
2+1 cực và 4+ cực |
Tính năng
| Màn hình |
2.8' TFT LCD 320X240 |
| Đèn nền màn hình |
Điều chỉnh 10 mức độ sáng |
| Giá trị hiển thị tối đa |
Giá trị đọc tối đa của tham số chính: 99999 ; độ phân giải tối thiểu: 0,0001 |
| Giải đo |
Thủ công/ Tự động |
| Auto LCR |
√ |
| Chế độ đo lường |
Nối tiếp/Song song |
| Phần mềm |
PC |
| Chức năng hiệu chuẩn |
Chập mạch, hở mạch |
| Kết nối phần mềm máy tính |
Giao diện sạc/giao tiếp: Mini-USB |
| Tự động tắt nguồn |
Có thể cài đặt 5 phút, 15 phút (mặc định), 30 phút, 60 phút, TẮT |
| Trở kháng đầu ra |
100Ω |
Đặc điểm chung
| Nguồn điện sử dụng |
Pin lithium polymer 3,7V có thể thay thế, dung lượng từ 1800mAH |
| Màu sắc sản phẩm |
Đỏ, xám |
| Trọng lượng tịnh sản phẩm |
305g |
| Kích thước sản phẩm |
93mm x 192mm x 44mm |
| Phụ kiện tiêu chuẩn |
Bộ đổi nguồn 5V 1A, Dây dẫn thử nghiệm Kelvin bốn đầu, tấm ngắn mạch, Một cáp sạc/dữ liệu USB |
| Đóng gói tiêu chuẩn |
Hộp, hướng dẫn sử dụng |
| Số lượng đóng gói tiêu chuẩn theo thùng NSX |
5C |
Kiểm tra 3 cực và 5 cực
Hỗ trợ đo kiểm ba cực (3-terminal), năm cực (5-terminal) và mở rộng dây đo Kelvin. Cho phép đáp ứng cả yêu cầu kiểm tra thuận tiện lẫn yêu cầu đo kiểm độ chính xác cao.
Chế độ ghi dữ liệu
Chế độ ghi có thể được sử dụng để thống kê dữ liệu nhằm thu thập động các giá trị Trung bình, Tối đa, Tối thiểu và Số lượng bản ghi
Chế độ dung sai
Chế độ dung sai có thể được sử dụng để phân loại linh kiện. Giá trị danh định, giới hạn dung sai, cảnh báo, đèn LED chỉ thị và bộ đếm có thể được thiết lập, và độ lệch phần trăm giữa giá trị đo được của tham số chính và giá trị danh định có thể được tính toán để so sánh đạt chuẩn và không đạt chuẩn, hiển thị kết quả phân biệt GO/NG. Phạm vi dung sai: 1%~20% Tốc độ kiểm tra: 20 lần/giây (Nhanh), 5 lần (Trung bình), 2 lần/giây (Chậm)

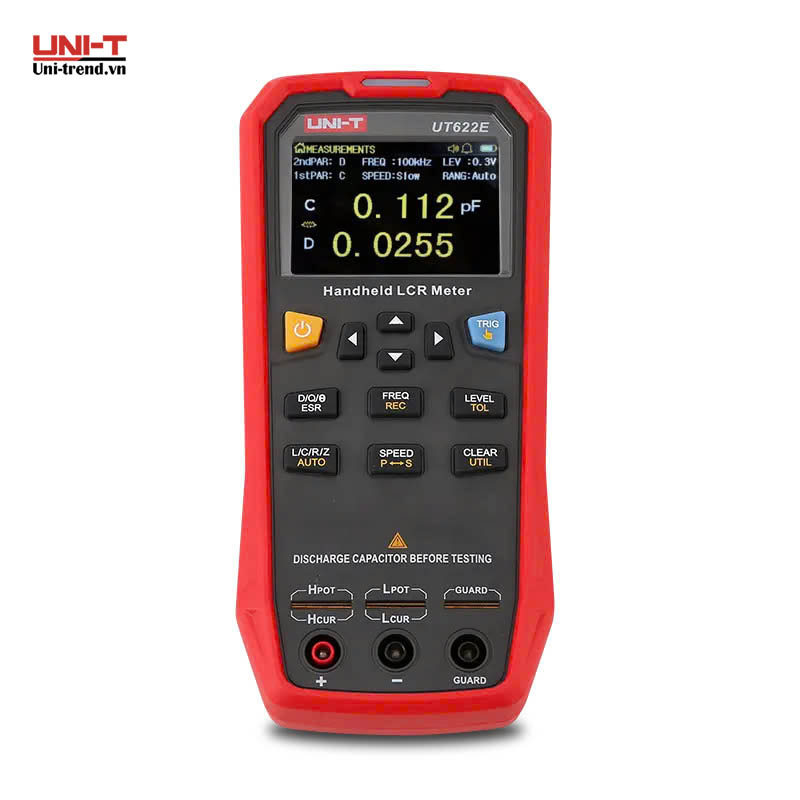

Giới thiệu bảng chức năng
1. Công tắc nguồn: nhấn và giữ để bật, nhấn và giữ để tắt
2. Các phím mũi tên: chọn các phím thao tác menu
3. Phím kích hoạt: kích hoạt/chọn chế độ kích hoạt
4. D/Q/θ/ESR: lựa chọn tham số phụ
5. FREQ/REC: Lựa chọn tần số 100Hz, 120Hz, 1kHz, 10kHz, 100kHz và nút chế độ ghi.
6. LEVEL/TOL: 0.1V, 0.3V, 1V, các nút chế độ chuyển đổi và dung sai
7. L/C/R/Z/AUTO: các thông số chính và nhận dạng tự động.
8. SPEED/PS: Nút chuyển đổi chế độ kiểm tra và tương đương
9. CLEAR/UTIL: CLEAR xóa và UTIL menu cấu hình thực tế.
Nguồn điện
Dòng UT622 có hai phương pháp cấp nguồn: cấp nguồn bằng pin lithium polymer và cấp nguồn bằng bộ chuyển đổi nguồn USB.
