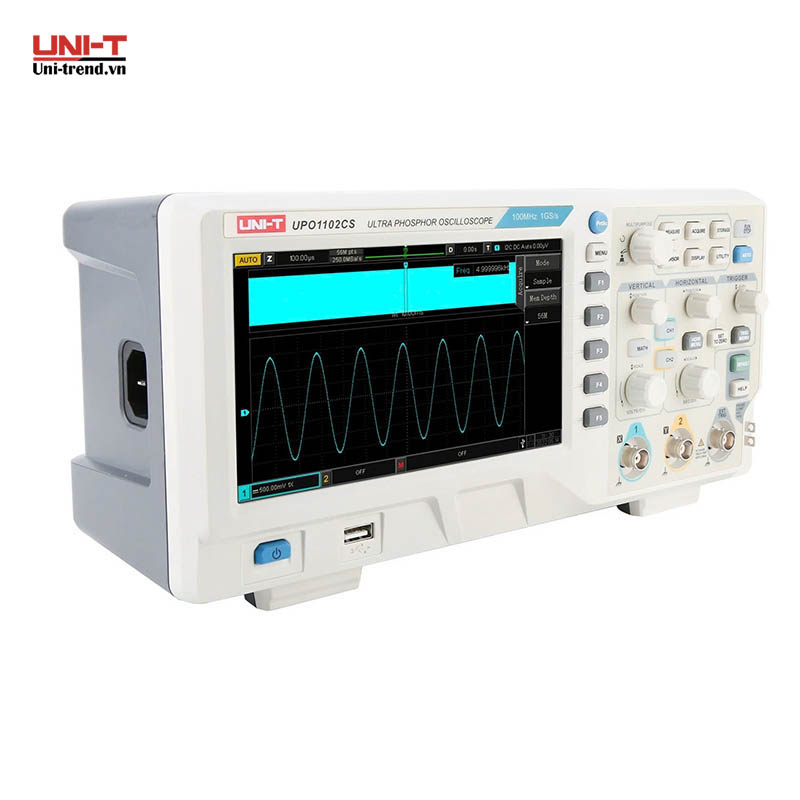

Máy hiện sóng số UNI-T UPO1102CS (100MHz, 1 GSa/s, 2CH)

Tổng quan

UNI-T UPO1102CS là máy hiện sóng số để bàn dòng UPO1000, băng thông 100MHz, tốc độ lấy mẫu 1 GSa/s, 2CH, bộ nhớ 56Mpts, dùng công nghệ hiển thị Ultra Phosphor cho waveform mượt và tốc độ bắt sóng nhanh. Máy hướng tới kỹ sư phát triển phần cứng, kỹ thuật viên sửa chữa và phòng thí nghiệm giáo dục cần một oscilloscope để bàn phổ thông, dễ dùng cho công việc đo kiểm hằng ngày mà không cần các tính năng phân tích tín hiệu số (MSO) chuyên sâu.

Điểm nổi bật

• Tốc độ bắt sóng 500.000 wfm/s: công nghệ Ultra Phosphor giúp phát hiện nhanh các bất thường, glitch hoặc tín hiệu chập chờn dễ bị bỏ sót ở tốc độ quét thấp.
• Bộ nhớ sóng 56Mpts: lưu được đoạn tín hiệu dài, hỗ trợ zoom sâu để xem chi tiết từng chu kỳ mà không mất độ phân giải.
• FFT tới 1 Mpts điểm: phân tích phổ tần số tín hiệu ngay trên máy, hữu ích khi tìm nhiễu hoặc hài bậc cao trong mạch nguồn, mạch điều khiển.
• Màn hình 7 inch, giao diện trực quan: quan sát dạng sóng rõ ràng, dễ thao tác menu cho cả người mới dùng oscilloscope.

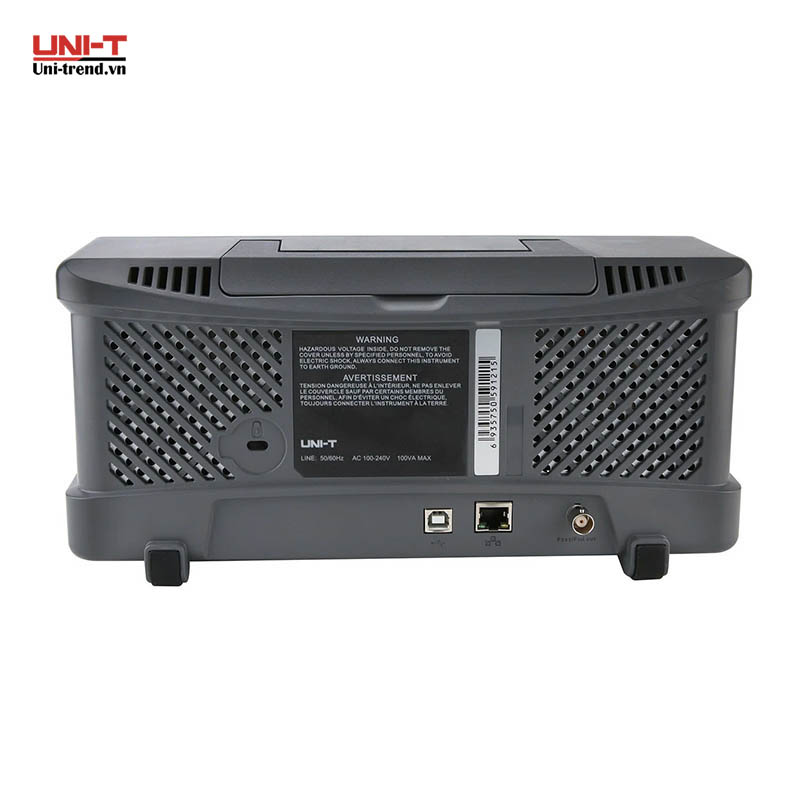

• Cổng USB Host/Device: xuất dữ liệu, ảnh chụp màn hình ra USB hoặc kết nối điều khiển từ xa qua máy tính.

Ứng dụng thực tế

• Đo kiểm mạch điện tử, mạch nguồn trong phòng thí nghiệm và xưởng sửa chữa.
• Giảng dạy, thực hành đo lường điện tử tại trường kỹ thuật.
• Kiểm tra tín hiệu analog cơ bản trong bảo trì thiết bị công nghiệp.
• Phát triển, gỡ lỗi mạch điện tử ở quy mô cá nhân, nhóm nghiên cứu nhỏ.

Câu hỏi thường gặp

UPO1102CS có phân tích được tín hiệu số (logic) như oscilloscope MSO không?

Không, UPO1102CS là oscilloscope tương tự thuần 2CH, không có kênh logic số (MSO). Nếu cần đồng thời bắt tín hiệu analog và tín hiệu số nhiều bit (I2C, SPI, UART...), anh/chị nên cân nhắc dòng MSO2000/MSO3000 cùng hãng UNI-T.

Bộ nhớ 56Mpts dùng để làm gì, có cần thiết không?

Bộ nhớ 56Mpts quyết định độ dài tín hiệu máy lưu được ở một tốc độ lấy mẫu nhất định. Bộ nhớ càng sâu, anh/chị càng zoom được nhiều chi tiết trên một lần bắt sóng dài mà không phải bắt lại nhiều lần.

Máy có đo và phân tích phổ tần số (FFT) được không?

Có, máy tích hợp sẵn chức năng FFT lên tới 1 Mpts điểm, giúp xem phổ tần số tín hiệu để phát hiện nhiễu, hài hoặc dao động ký sinh mà không cần máy phân tích phổ riêng.

Với băng thông 100MHz, máy phù hợp đo những tín hiệu nào?

Băng thông 100MHz phù hợp quan sát tín hiệu analog, tín hiệu điều khiển và phần lớn tín hiệu số tốc độ vừa phải thường gặp trong sửa chữa, giảng dạy. Với tín hiệu số tốc độ rất cao hoặc cần biên độ băng thông rộng hơn, nên chọn model bandwidth cao hơn cùng dòng.

Mua máy tại Nhật Minh ESC có được hỗ trợ kỹ thuật và bảo hành không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
