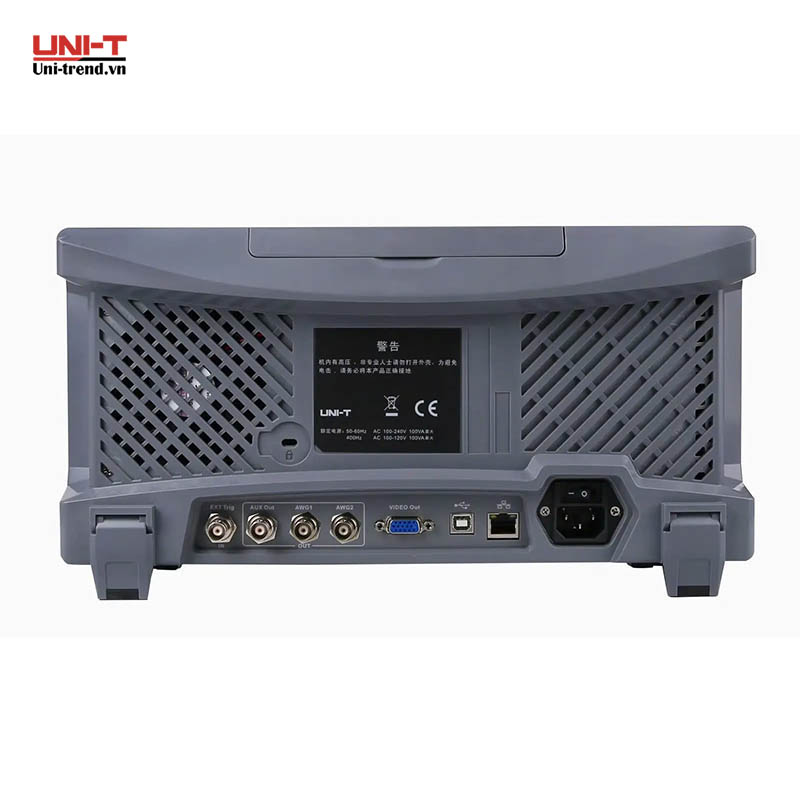

Máy hiện sóng số UNI-T MSO2102 (100 MHz, 2.0GSa/s, 2+16CH)

Tổng quan

UNI-T MSO2102 là máy hiện sóng số hỗn hợp dòng MSO2000, băng thông 100 MHz, tốc độ lấy mẫu 2.0GSa/s, 2+16CH, bộ nhớ 56Mpts, màn hình cảm ứng TFT 8 inch. Máy tích hợp sẵn logic analyzer 16 kênh bên cạnh các kênh tương tự, phù hợp kỹ sư nhúng, kỹ thuật viên bảo trì công nghiệp cần một oscilloscope hỗn hợp phổ thông để vừa xem dạng sóng tương tự vừa debug bus số ngay trên cùng màn hình.

Điểm nổi bật

• Màn hình cảm ứng TFT 8 inch: thao tác vuốt chạm trực tiếp trên waveform, hỗ trợ WebServer điều khiển từ xa qua mạng LAN.
• 16 kênh logic tích hợp: phân tích đồng thời tín hiệu tương tự và tín hiệu số trên board mạch nhúng.
• Bộ nhớ 56Mpts: lưu tín hiệu dài, hỗ trợ zoom sâu vào từng đoạn dạng sóng cụ thể.
• Giải mã đa giao thức: RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN và tùy chọn FlexRay, phù hợp debug bus nhúng và ô tô.
• Tốc độ bắt sóng tới 1.000.000 wfm/s (Fast Acquire): phát hiện nhanh các lỗi ngắt quãng khó tái hiện.

Ứng dụng thực tế

• Debug mạch nhúng kết hợp tín hiệu tương tự và giao tiếp số (I²C, SPI, UART).
• Kiểm tra hệ thống điều khiển công nghiệp, mạch điện tử ô tô cơ bản.
• Đo kiểm mạch nguồn, mạch điều khiển tại xưởng sản xuất, phòng lab.
• Giảng dạy đo lường điện tử với giao diện cảm ứng trực quan.

Câu hỏi thường gặp

MSO2102 có bao nhiêu kênh tương tự và kênh logic?

MSO2102 có 2+16CH, trong đó phần logic 16 kênh cho phép xem đồng thời nhiều tín hiệu số cạnh tín hiệu tương tự, tiện debug các mạch giao tiếp nhiều bit như bus dữ liệu vi điều khiển.

Bản -S và bản thường khác nhau ở điểm nào?

Bản -S tích hợp sẵn máy phát xung/tín hiệu tùy ý (AFG) 50MHz ngay trên oscilloscope, tiện khi cần tạo tín hiệu kích thích và quan sát phản hồi mạch trên cùng một máy. Bản thường không có chức năng phát xung tích hợp, phù hợp khi đã có máy phát xung riêng.

Máy giải mã được những giao thức nào?

Máy hỗ trợ RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN tích hợp sẵn, một số giao thức nâng cao như FlexRay có thể mở rộng qua license tùy chọn.

Với bộ nhớ 56Mpts, máy có đủ dùng để debug bus dữ liệu dài không?

Bộ nhớ 56Mpts đủ cho phần lớn bài debug bus nhúng thông thường như I²C, SPI, UART với chuỗi khung dữ liệu vừa phải. Với ứng dụng cần ghi rất nhiều khung liên tục ở tốc độ cao, nên cân nhắc dòng MSO3000E/MSO3000X có bộ nhớ sâu hơn.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
