Máy hiện sóng số hỗn hợp UNI-T MSO7204X (2GHz, 10GSa/s, 1Gpts, 4+16CH, MSO)

Tổng quan

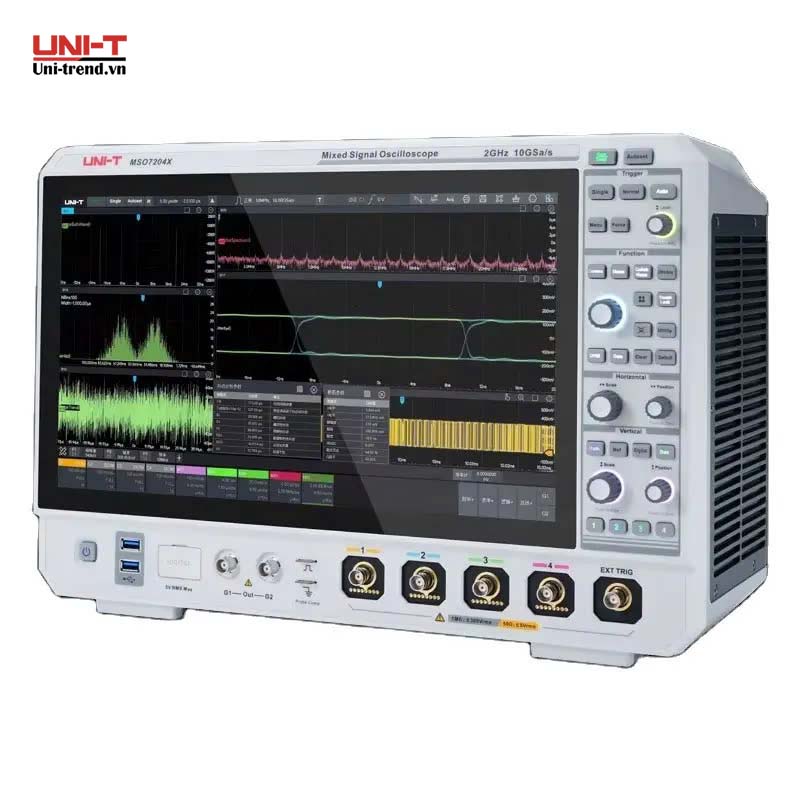

UNI-T MSO7204X là máy hiện sóng số hỗn hợp cao cấp dòng MSO7000X, băng thông 2GHz, tốc độ lấy mẫu 10GSa/s, 4+16CH, bộ nhớ tới 1Gpts, màn hình cảm ứng HD 15,6 inch chia nhiều cửa sổ. Đây là dòng oscilloscope cao cấp trong danh mục UNI-T, phù hợp phòng lab R&D, trung tâm kiểm định và ứng dụng viễn thông, hàng không cần băng thông rộng, bộ nhớ sâu cùng nhiều phép phân tích nâng cao trên một màn hình lớn dễ theo dõi nhiều tín hiệu cùng lúc.

Điểm nổi bật

• Màn hình cảm ứng HD 15,6 inch, chia đa cửa sổ: theo dõi nhiều dạng sóng, phép đo và biểu đồ cùng lúc mà không phải chuyển màn hình liên tục.
• Bộ nhớ tới 1Gpts: ghi được chuỗi tín hiệu rất dài ở tốc độ lấy mẫu cao, phù hợp debug lỗi ngắt quãng hiếm gặp.
• Công nghệ UltraAcq®, bắt sóng tới 2.000.000 wfm/s: phát hiện nhanh các bất thường xảy ra không thường xuyên trên tín hiệu tốc độ cao.
• 11 giao thức giải mã (một số tùy chọn): CAN FD, FlexRay, SENT, I²S/LJ/RJ/TDM, MIL-STD-1553, ARINC429, phù hợp nhiều ngành từ ô tô tới hàng không.
• Tùy chọn 16 kênh logic: mở rộng thành MSO đầy đủ khi cần phân tích đồng thời tín hiệu tương tự và số.
• Phân tích công suất, jitter, eye-diagram: phục vụ kiểm tra chất lượng tín hiệu tốc độ cao và mạch nguồn ở mức chuyên sâu.

Ứng dụng thực tế

• Phòng lab R&D thiết kế hệ thống viễn thông, hàng không cần băng thông rộng.
• Trung tâm kiểm định, phòng test sản phẩm điện tử tốc độ cao.
• Phân tích jitter, eye-diagram cho tín hiệu số tốc độ cao.
• Giáo dục, nghiên cứu chuyên sâu tại các trường đại học kỹ thuật.

Câu hỏi thường gặp

Vì sao MSO7204X có giá trị đầu tư cao hơn hẳn các dòng MSO khác của UNI-T?

MSO7204X thuộc phân khúc cao cấp với băng thông 2GHz, tốc độ lấy mẫu 10GSa/s và bộ nhớ tới 1Gpts — vượt trội các dòng MSO2000X/MSO3000X, phù hợp khi công việc thực sự cần bắt chính xác tín hiệu tốc độ rất cao hoặc phân tích jitter/eye-diagram chuyên sâu mà các dòng tầm trung không đáp ứng đủ.

Phân tích jitter và eye-diagram trên máy dùng để làm gì?

Đây là các phép phân tích chuyên sâu cho tín hiệu số tốc độ cao: jitter đánh giá độ trôi thời gian của cạnh xung, eye-diagram (biểu đồ mắt) đánh giá chất lượng tổng thể tín hiệu truyền dữ liệu tốc độ cao, giúp phát hiện lỗi tín hiệu mà phép đo thông thường khó nhận ra.

16 kênh logic có sẵn hay phải mua thêm?

16 kênh logic là tùy chọn mở rộng, cho phép nâng cấp máy thành MSO đầy đủ khi cần phân tích đồng thời tín hiệu tương tự và tín hiệu số nhiều bit; nếu chỉ cần đo tín hiệu tương tự, có thể dùng máy ở cấu hình tiêu chuẩn.

Màn hình 15,6 inch chia cửa sổ hoạt động thế nào?

Màn hình hỗ trợ chia nhiều cửa sổ (multi-window) để hiển thị đồng thời waveform, bảng phép đo, FFT hoặc giao thức giải mã trên các vùng riêng biệt, giúp theo dõi nhiều thông tin cùng lúc mà không cần chuyển tab liên tục.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
