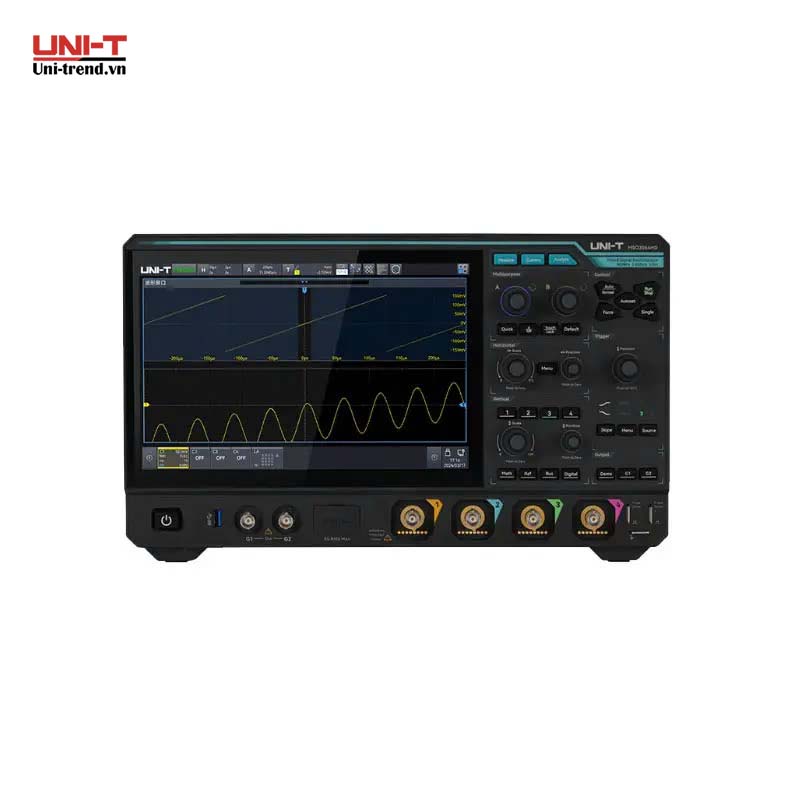

Máy hiện sóng số hỗn hợp UNI-T MSO3034X (350MHz, 5GSa/s, 500Mpts, 4+16CH, MSO)

Tổng quan

UNI-T MSO3034X là máy hiện sóng số hỗn hợp dòng MSO3000X, băng thông 350MHz, tốc độ lấy mẫu 5GSa/s, 4+16CH, bộ nhớ 500Mpts cho cả kênh tương tự lẫn kênh số. Máy dùng màn hình cảm ứng 10,1 inch, tốc độ bắt sóng tới 2.000.000 wfm/s, phù hợp kỹ sư R&D cần băng thông và bộ nhớ cao hơn dòng MSO2000X để debug các mạch tốc độ cao, nhiều giao thức truyền thông đồng thời.

Điểm nổi bật

• Bộ nhớ sâu 500Mpts: áp dụng cho cả kênh tương tự và kênh số, phù hợp bắt tín hiệu dài ở tốc độ lấy mẫu cao mà không mất chi tiết.
• Tốc độ bắt sóng 2.000.000 wfm/s: phát hiện nhanh các lỗi hiếm gặp, tín hiệu chập chờn khó tái hiện.
• 12 giao thức giải mã: bao phủ nhúng (UART, I²C, SPI), ô tô (CAN, CAN-FD, LIN, FlexRay, SENT), audio và hàng không (MIL-STD-1553, ARINC429).
• 56 phép đo tự động, FFT 4M điểm: đo thông số dạng sóng và phân tích phổ tần số chi tiết ngay trên máy.
• 12 kiểu trigger nâng cao, độ chính xác 10ps: bắt chính xác các sự kiện trigger phức tạp như runt, setup/hold, window.
• Tùy chọn AWG kép 50MHz: tích hợp thêm chức năng phát xung khi cần kích thích mạch trực tiếp từ oscilloscope.

Ứng dụng thực tế

• Debug mạch tốc độ cao trong thiết kế phần cứng, hệ thống nhúng phức tạp.
• Kiểm tra hệ thống ô tô đa giao thức (CAN, CAN-FD, LIN, FlexRay, SENT).
• Phân tích công suất, PSRR và hài bậc cao trong mạch nguồn.
• Nghiên cứu, phát triển sản phẩm điện tử tại phòng lab R&D.

Câu hỏi thường gặp

MSO3034X khác gì so với dòng MSO2000X?

MSO3034X thuộc dòng MSO3000X với băng thông 350MHz và bộ nhớ 500Mpts — cao hơn dòng MSO2000X, phù hợp khi cần bắt tín hiệu tốc độ cao hơn hoặc ghi chuỗi tín hiệu dài hơn mà vẫn giữ độ phân giải thời gian tốt.

12 kiểu trigger nâng cao gồm những loại nào và dùng khi nào?

Các kiểu trigger nâng cao như runt, setup/hold, window, timeout... giúp bắt chính xác các sự kiện lỗi phức tạp trên bus số hoặc mạch điều khiển mà trigger cạnh (edge) thông thường không bắt được, hữu ích khi tìm lỗi ngắt quãng khó tái hiện.

Máy có đo được công suất và hài bậc cao không?

Có, máy tích hợp sẵn chức năng phân tích công suất gồm đo PSRR và hài bậc cao, phục vụ kiểm tra chất lượng nguồn và bộ chuyển đổi công suất mà không cần máy phân tích công suất riêng.

Bộ nhớ 500Mpts có áp dụng cho cả 16 kênh logic không?

Có, bộ nhớ 500Mpts áp dụng cho cả kênh tương tự lẫn kênh logic số, giúp giữ độ phân giải thời gian tốt khi debug đồng thời nhiều tín hiệu số và tương tự trên cùng một chuỗi dài.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
