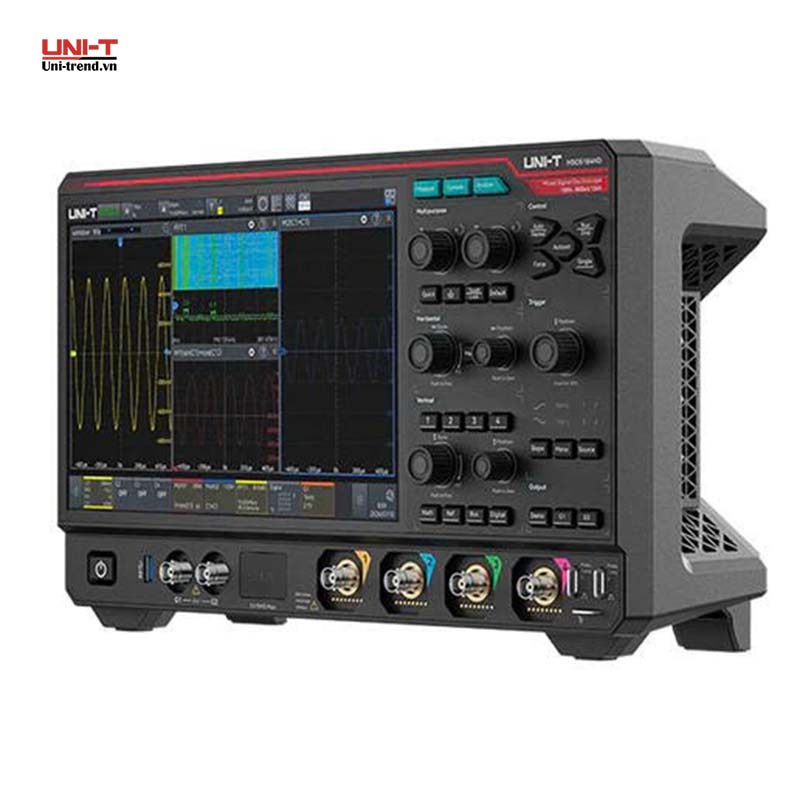

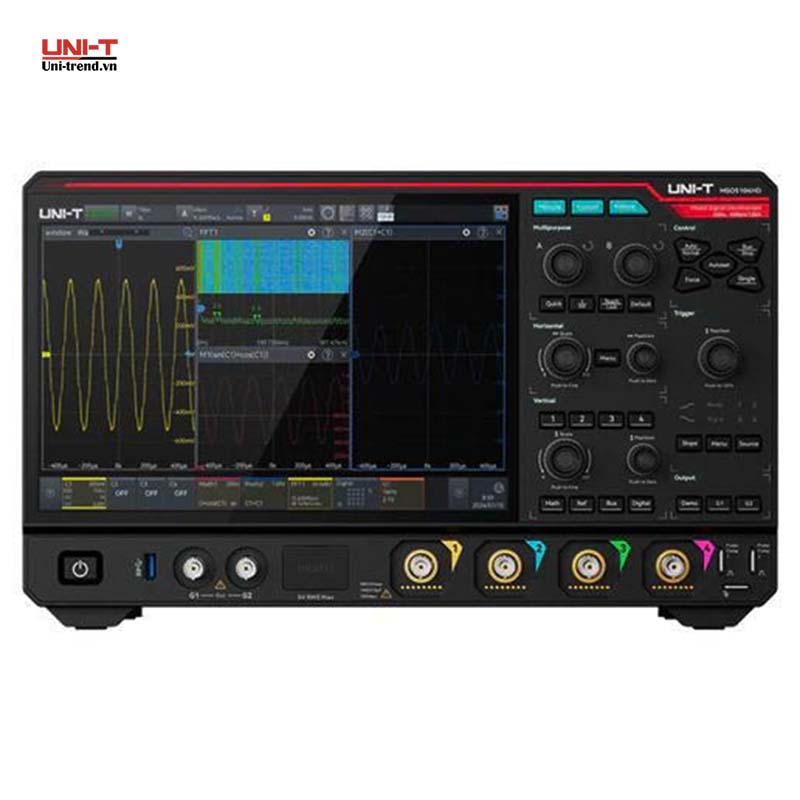

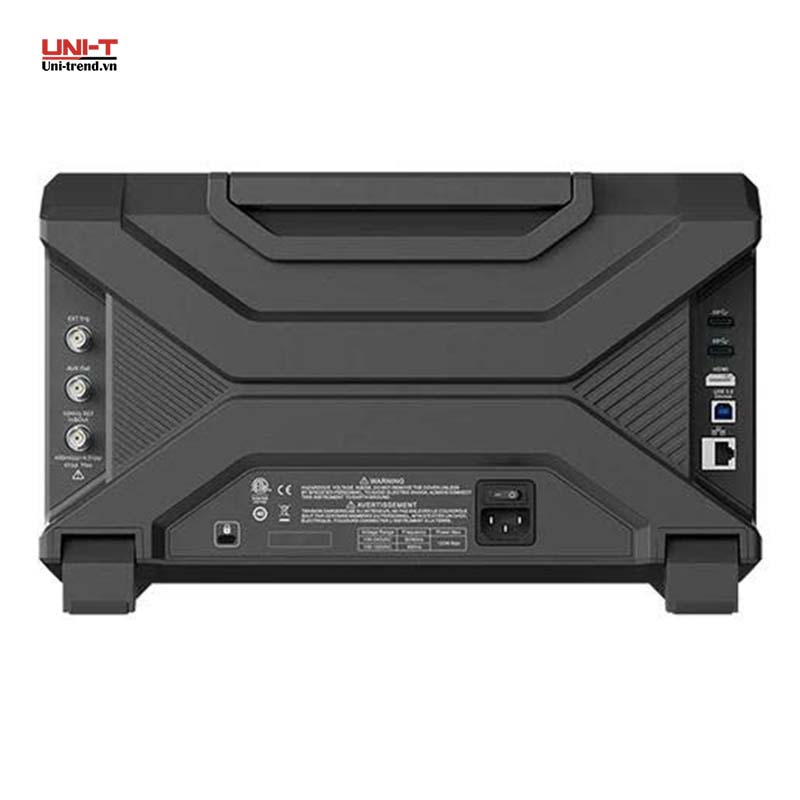

Máy hiện sóng độ phân giải cao UNI-T MSO5034HD (350MHz, 5GSa/s, 4+16CH)

Tổng quan

UNI-T MSO5034HD là máy hiện sóng số hỗn hợp độ phân giải cao cao cấp dòng MSO5000HD, băng thông 350MHz, tốc độ lấy mẫu 5GSa/s, 4+16CH, bộ nhớ sóng 500Mpts. Máy dùng ADC 12-bit với chế độ ERES nâng lên tương đương 16-bit, tốc độ bắt sóng tới 1.500.000 wfm/s, hướng tới phòng lab R&D, kỹ sư thiết kế phần cứng cao cấp và các ứng dụng đòi hỏi băng thông rộng lẫn độ chính xác biên độ cao trên cùng một máy.

Điểm nổi bật

• ADC 12-bit, ERES tương đương 16-bit: độ chính xác biên độ cao hơn hẳn oscilloscope 8-bit thông thường, phù hợp đo tín hiệu công suất, mạch nguồn có yêu cầu khắt khe.
• Băng thông 350MHz, lấy mẫu 5GSa/s: bắt được các tín hiệu chuyển mạch nhanh, tín hiệu số tốc độ cao trong thiết kế hiện đại.
• Bộ nhớ sóng 500Mpts: lưu tín hiệu dài mà không mất chi tiết khi zoom sâu, hữu ích khi cần bắt sự kiện hiếm trong chuỗi dữ liệu dài.
• 15 giao thức giải mã: bao phủ nhúng (UART, I²C, SPI, I3C), ô tô (CAN, CAN-FD, CAN-XL, LIN, FlexRay, SENT), audio, hàng không (MIL-STD-1553, ARINC429) và cảm biến (Manchester, 1-Wire).
• Tùy chọn AWG kép 50MHz kèm Bode: tích hợp thêm chức năng phát xung và phân tích đáp ứng tần số ngay trên oscilloscope khi cần.

Ứng dụng thực tế

• Nghiên cứu, phát triển sản phẩm điện tử yêu cầu băng thông rộng và độ chính xác cao.
• Kiểm tra thiết bị y tế, thiết bị công suất thấp, IC nguồn chính xác.
• Debug hệ thống ô tô với các giao thức mới như CAN-FD, CAN-XL.
• Phân tích tín hiệu hàng không, công nghiệp dùng MIL-STD-1553, ARINC429.

Câu hỏi thường gặp

Vì sao nên chọn MSO5034HD thay vì dòng MSO3000HD băng thông thấp hơn?

MSO5034HD có băng thông 350MHz và tốc độ lấy mẫu 5GSa/s, cao hơn dòng MSO3000HD, phù hợp khi tín hiệu cần đo có thành phần tần số cao hoặc cạnh xung rất dốc mà dòng băng thông thấp hơn không đủ khả năng bắt chính xác.

Máy hỗ trợ giao thức CAN-XL không, dùng để làm gì?

Có, máy hỗ trợ giải mã CAN-XL bên cạnh CAN và CAN-FD truyền thống — đây là chuẩn bus ô tô thế hệ mới với tốc độ dữ liệu cao hơn, phù hợp khi làm việc với các nền tảng E/E ô tô hiện đại.

Bộ nhớ 500Mpts có cần thiết cho công việc thông thường không?

Với đo kiểm cơ bản, bộ nhớ vài chục Mpts thường đã đủ. Bộ nhớ 500Mpts phát huy tác dụng rõ nhất khi cần bắt tín hiệu dài (ví dụ chuỗi giao tiếp nhiều khung) ở tốc độ lấy mẫu cao mà vẫn giữ được độ phân giải thời gian tốt trên toàn bộ chuỗi.

Máy có thể dùng thay máy phát xung độc lập không?

Nếu chọn tùy chọn AWG kép 50MHz tích hợp, máy có thể tạo tín hiệu kích thích cơ bản kèm phân tích Bode ngay trên oscilloscope. Với ứng dụng cần công suất ra lớn hoặc băng thông phát xung cao hơn 50MHz, vẫn nên dùng máy phát xung chuyên dụng rời.

Máy có được bảo hành chính hãng khi mua tại Nhật Minh ESC không?

Máy được Nhật Minh ESC nhập khẩu và phân phối chính hãng UNI-T tại Việt Nam, bảo hành 12 tháng chính hãng và có đội ngũ hỗ trợ kỹ thuật hướng dẫn sử dụng, hiệu chuẩn và xử lý lỗi trong suốt quá trình dùng máy.
