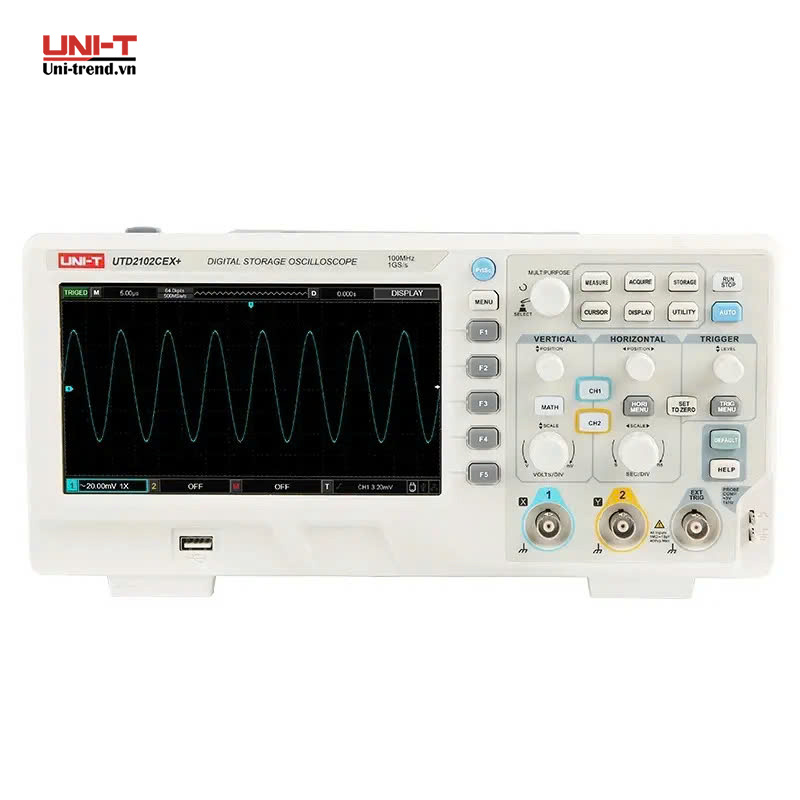

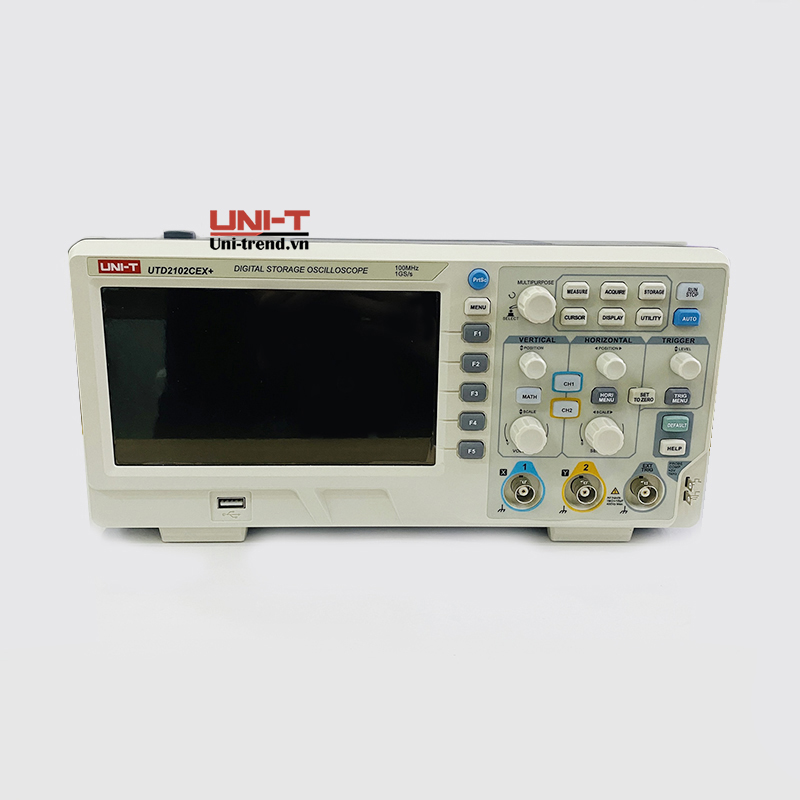

Máy hiện sóng số UNI-T UTD2102CEX+ – Oscilloscope 100MHz phân tích tín hiệu điện tử
UNI-T UTD2102CEX+ là máy hiện sóng số (Digital Storage Oscilloscope – DSO) dùng để quan sát và phân tích dạng sóng tín hiệu trong các mạch điện tử và hệ thống điều khiển. Thiết bị có băng thông 100MHz, 2 kênh đo và tốc độ lấy mẫu thời gian thực 1GSa/s, cho phép hiển thị chính xác dạng sóng tín hiệu analog trong quá trình kiểm tra và sửa chữa mạch điện.
Máy hỗ trợ 34 phép đo tự động, phân tích FFT phổ tần số, nhiều chế độ trigger và lưu trữ dạng sóng, giúp kỹ sư dễ dàng phân tích tín hiệu, kiểm tra mạch điện tử và chẩn đoán lỗi trong hệ thống điều khiển hoặc thiết bị điện tử công nghiệp.
Với màn hình TFT LCD 7 inch độ phân giải 800×480, bộ nhớ 64kpts và khả năng kết nối USB / LAN, UTD2102CEX+ là thiết bị đo lường phù hợp cho phòng thí nghiệm điện tử, sửa chữa thiết bị điện tử và đào tạo kỹ thuật.
Thông số kỹ thuật
| Băng thông |
100MHz |
| Số Kênh |
2 |
| Tốc độ lấy mẫu |
1GSa/giây |
| Thời gian tăng (Rise Time) |
<3,5ns |
| Độ phân giải dọc |
8bit |
| Độ chính xác theo thời gian |
≤± (50+2 × service life )ppm |
| Khoảng thời gian cơ sở |
YT, XY,Roll |
| Độ sâu bộ nhớ |
64kpts |
| Các loại kích hoạt |
Cạnh, xung, xen kẽ, độ dốc, video |
| Phương pháp lưu trữ |
Thiết lập, sóng, bitmap |
| Bắt dạng sóng |
5.000wfms/giây |
| Tỷ lệ dọc (V/div) |
1mV/div~20V/div |
| Thang thời gian cơ sở (s/div) |
2ns/div~50s/div |
| Độ lệch khỏi tâm màn hình |
±8div |
| Đầu vào ghép nối |
DC, AC, GND |
| Chế độ cơ sở thời gian |
≤± (50+2 × service life )ppm |
| Các phép toán |
＋, －, ×, ÷, FFT |
| Đo lường tự động |
34 tham số |
| Số phép đo được hiển thị |
Hiển thị 5 phép đo cùng lúc |
| Bộ đếm tần số |
6 bit |
Tính năng
| Màn hình |
Màn hình TFT LCD 7 inch, 800×480 |
| Phần mềm |
√ |
| Giao tiếp |
USB |
| Trở kháng đầu vào |
1MΩ±2%, 18±3pF |
Đặc điển chung
| Nguồn điện sử dụng |
100-240VAC, 45-440Hz |
| Màu sắc sản phẩm |
Trắng và xám |
| Trọng lượng của sản phẩm |
2,5kg |
| Kích thước sản phẩm |
306mm×138mm×124mm |

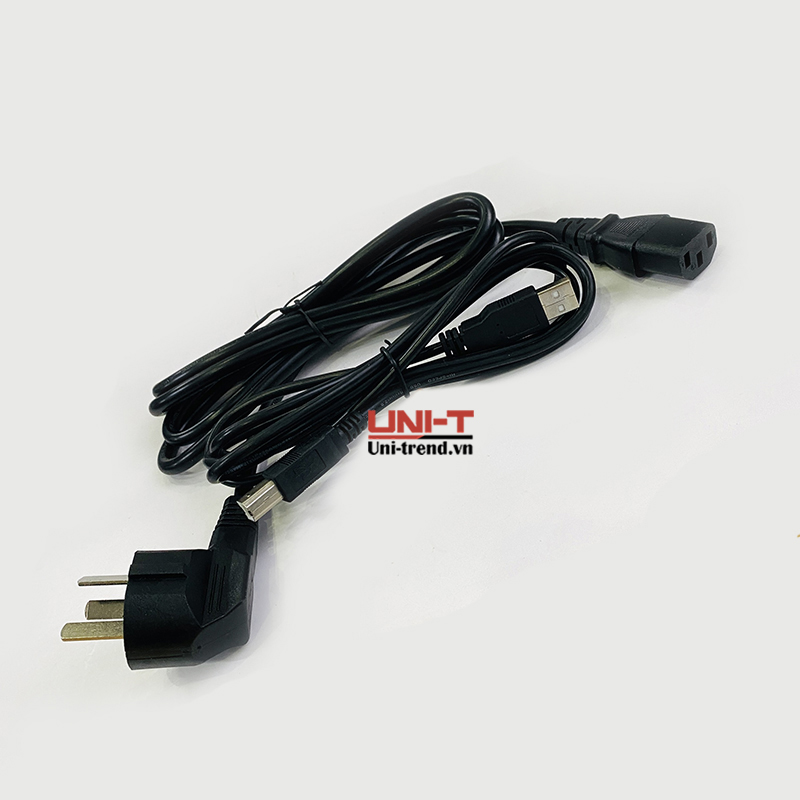

| Phụ kiện tiêu chuẩn |

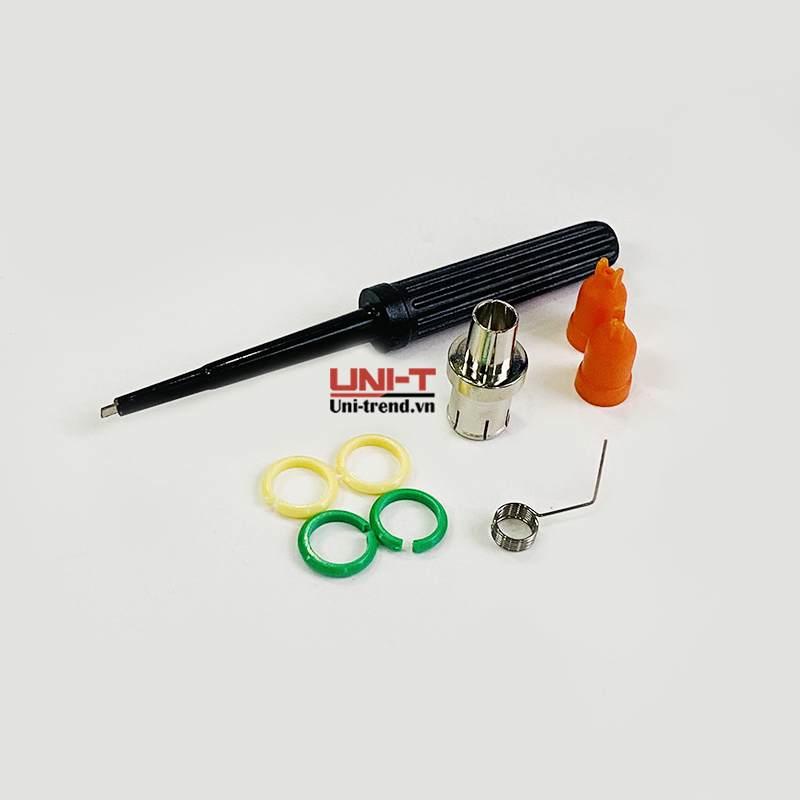

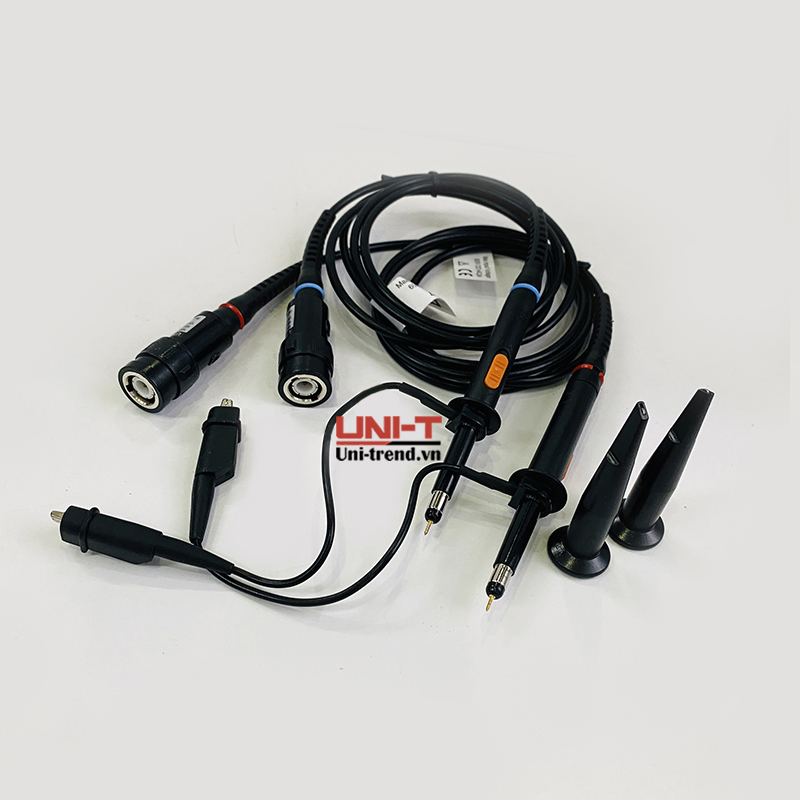

Dây nguồn, que đo |
| Đóng gói tiêu chuẩn |
Hộp, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
2C |
Ứng dụng của máy hiện sóng UNI-T UTD2102CEX+
Thiết bị UTD2102CEX+ được sử dụng rộng rãi trong:
- Phân tích dạng sóng tín hiệu điện tử (waveform analysis)
- Kiểm tra và sửa chữa mạch điện tử, mạch nguồn switching
- Phân tích tín hiệu trong mạch vi điều khiển và hệ thống nhúng (embedded system)
- Kiểm tra tín hiệu PWM, tín hiệu xung và tín hiệu analog
- Phân tích tín hiệu trong thiết bị viễn thông và hệ thống điều khiển công nghiệp
- Phục vụ giảng dạy điện tử, phòng lab và nghiên cứu kỹ thuật
Công ty TNHH Giải pháp Điện tử Nhật Minh (NhatminhESC) là Nhà phân phối chính thức của hãng UNI-T tại Việt Nam.
- Cam kết sản phẩm chính hãng 100%
- Đầy đủ CO, CQ, Test Report
- Cung cấp đầy đủ giấy tờ cần thiết cho các dự án, đấu thầu
- Bảo hành chính hãng 12 tháng, hỗ trợ bảo trì trọn đời sản phẩm
