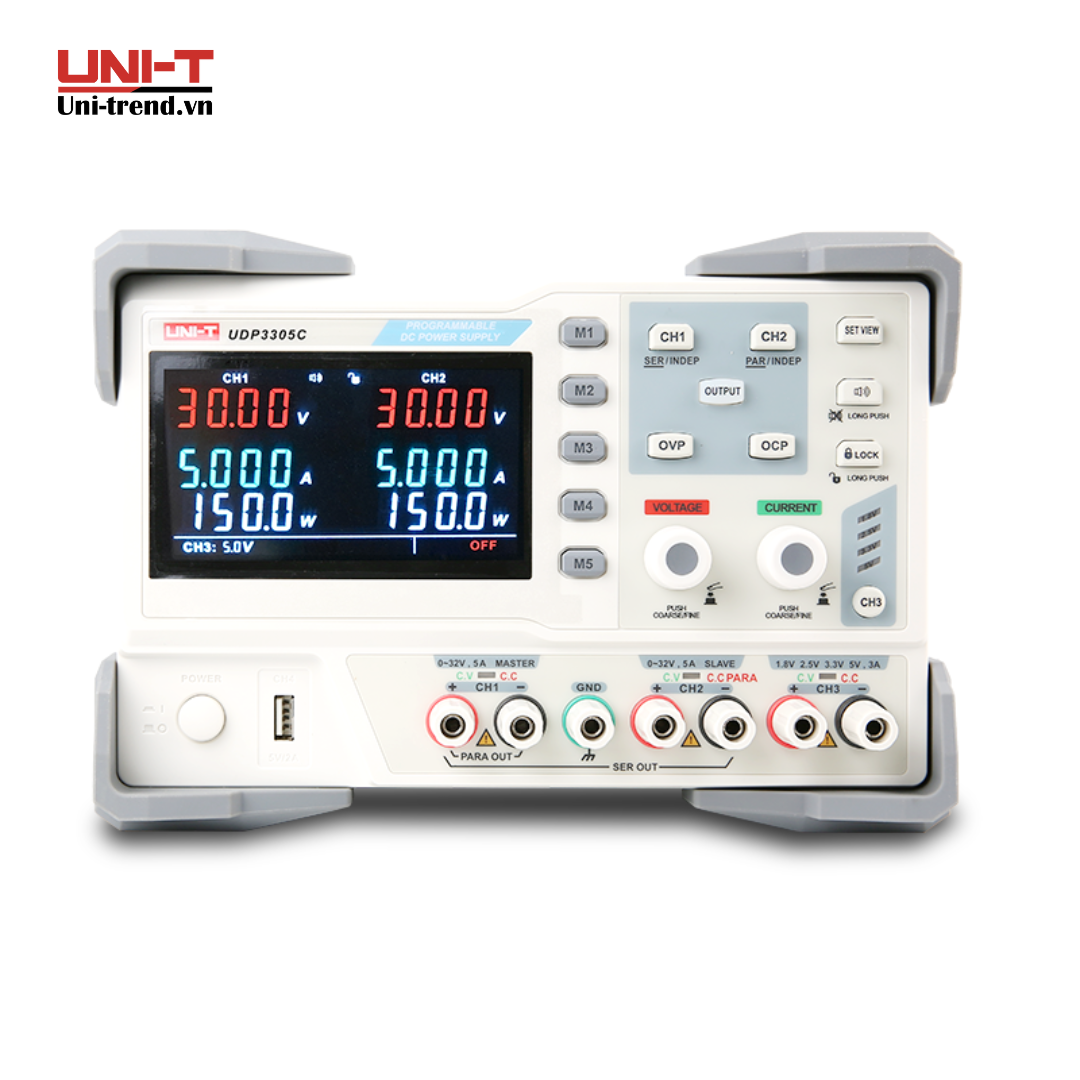

Nguồn điện DC lập trình UNI-T UDP3305C (30V, 5A, 315W, 3CH, Linear)

Tổng quan

UNI-T UDP3305C là nguồn điện DC tuyến tính lập trình 3 kênh (Advanced-Series), với CH1/CH2 độc lập 0-30V/0-5A và CH3 cấp ngõ ra logic rail, tổng công suất 315W, phù hợp kỹ sư và phòng lab cần cấp đồng thời nhiều mức điện áp cho một mạch thử nghiệm phức tạp, có thể điều khiển từ xa qua máy tính.

Điểm nổi bật

• 3 kênh linh hoạt: CH1/CH2 độc lập 30V/5A mỗi kênh, CH3 cấp ngõ ra logic rail riêng cho mạch số.
• Ghép nối tiếp/song song CH1+CH2: nối tiếp cho điện áp tới 60V, hoặc song song cho dòng tới 10A khi cần vượt giới hạn 1 kênh đơn.

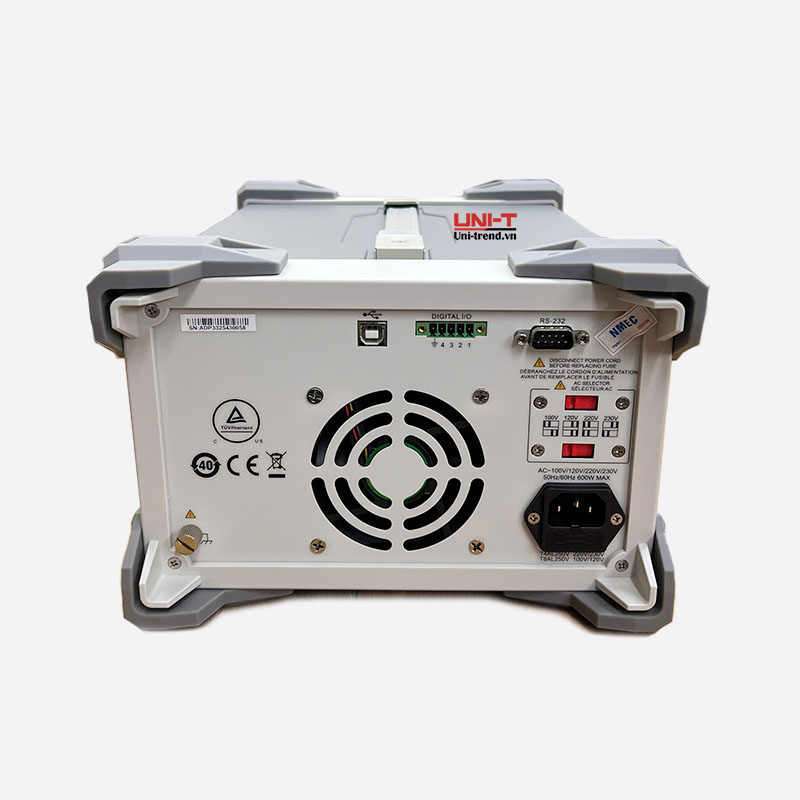

• Giao tiếp USB-Device/RS232 chuẩn SCPI: điều khiển và lập trình từ xa, tích hợp hệ thống test tự động.
• 5 nhóm nhớ M1-M5 và nhớ tắt máy: lưu nhanh cấu hình, tự khôi phục thiết lập cuối khi khởi động lại.
• Bảo vệ OVP/OCP/OTP từng kênh, khóa phím: an toàn khi thử nghiệm nhiều mạch khác nhau.

Ứng dụng thực tế

• Phòng lab, đào tạo kỹ thuật cần cấp nhiều mức áp cho một bo mạch thử nghiệm.
• Phát triển mạch analog/mixed-signal cần nguồn sạch, ghép kênh linh hoạt.
• Kiểm tra tự động hóa với khả năng điều khiển từ xa qua SCPI.

Câu hỏi thường gặp

UDP3305C khác gì so với UTP3305-II?

Cùng cấu hình 3 kênh 30-32V/5A nhưng UDP3305C có thêm khả năng lập trình điều khiển từ xa qua USB/RS232 chuẩn SCPI và 5 nhóm nhớ M1-M5, trong khi UTP3305-II là dòng cơ bản không có giao tiếp lập trình.

CH3 (logic rail) dùng để làm gì?

CH3 cấp các mức điện áp logic cố định phù hợp cấp nguồn cho mạch số, IC logic hoặc vi điều khiển hoạt động song song với mạch analog đang cấp nguồn từ CH1/CH2.

Khi nào nên ghép nối tiếp, khi nào nên ghép song song CH1+CH2?

Ghép nối tiếp khi mạch cần điện áp cao hơn 30V (tối đa 60V khi ghép 2 kênh); ghép song song khi mạch cần dòng lớn hơn 5A (tối đa 10A khi ghép 2 kênh) ở cùng một mức điện áp.

Máy có tự nhớ lại cấu hình sau khi mất điện đột ngột không?

Có, máy có chức năng nhớ tắt máy (shutdown memory) tự động lưu và khôi phục lại thiết lập điện áp/dòng gần nhất khi cấp điện trở lại.
