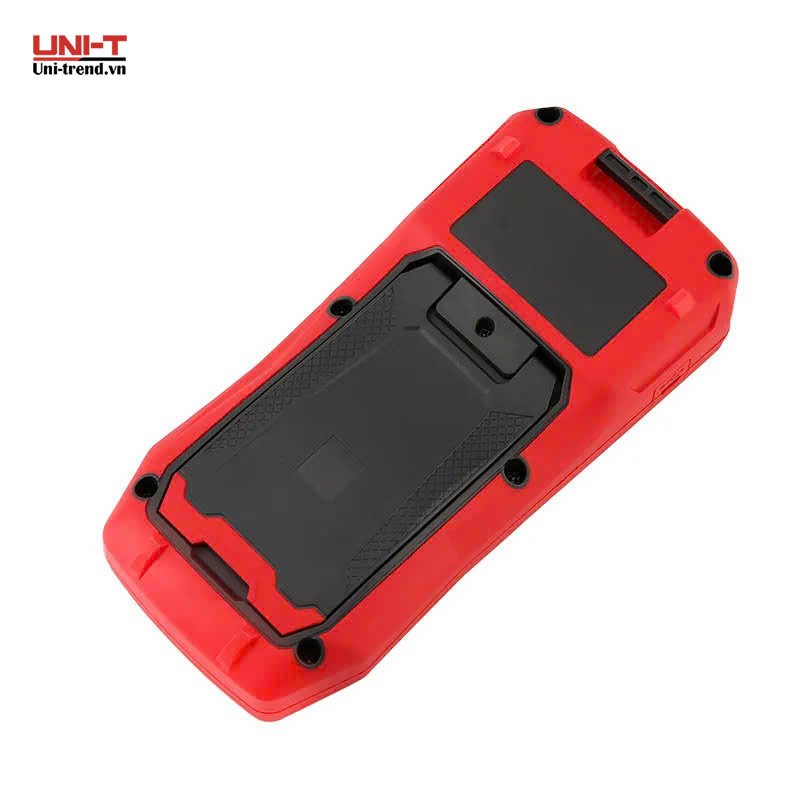

Máy đo LCR cầm tay UNI-T UT622C (100kHz)

Máy đo LCR cầm tay UNI-T UT622C (100kHz)

Name: Máy đo LCR cầm tay UNI-T UT622C (100kHz)
Brand: Uni-Trend.vn | Nhà phân phối chính hãng được UNI-T ủy quyền tại Việt Nam
SKU: CL11471
Price: 6793200 VND
Availability: OutOfStock
Rating: 51 (1 reviews)

Thương hiệu: UNI-TREND SKU: CL11471 Xuất xứ: Chính hãng Bảo hành: 12 tháng Tình trạng: Hàng đặt theo yêu cầu

Giá (Chưa VAT): 6,290,000đ

Giá bán (Sau VAT): 6,793,200đ

Số lượng:

Tổng quan

UNI-T UT622C là máy đo LCR cầm tay, mở rộng dải tần thử nghiệm tới 100kHz so với UT622A cùng dòng chỉ tới 10kHz. Dải tần cao hơn giúp đo chính xác hơn với các cuộn cảm và tụ điện nhỏ dùng trong mạch tần số cao, nơi kết quả đo ở tần số thấp có thể không phản ánh đúng đặc tính thực tế khi linh kiện hoạt động.

Điểm nổi bật

Dải tần thử nghiệm tới 100kHz: cao hơn UT622A (10kHz), phù hợp đo linh kiện dùng trong mạch tần số cao.
Đo đầy đủ tham số chính và phụ (L/C/R/Z với D/Q/θ/ESR): đánh giá toàn diện chất lượng linh kiện.
Chế độ so sánh dung sai 1%~20%: phân loại nhanh linh kiện đạt/không đạt.
Chọn thang tự động hoặc thủ công: linh hoạt theo nhu cầu thao tác.
Pin Li-Po sạc lại qua Mini USB: dùng lâu dài, thay được khi pin chai.

Ứng dụng thực tế

Sửa chữa và phát triển mạch tần số cao: đo cuộn cảm, tụ điện ở tần số hoạt động thực tế.
Xưởng lắp ráp: kiểm tra chất lượng linh kiện đầu vào ở nhiều dải tần khác nhau.
Quấn dây biến áp tần số cao, cuộn lọc EMI: kiểm tra điện cảm và hệ số Q.
Đào tạo nghề điện tử nâng cao: thực hành đo linh kiện ở dải tần rộng.

THÔNG SỐ KỸ THUẬT
Model	UT622C
Các thông số thử nghiệm	Chính: L/C/R/Z; Phụ: D/Q/X/θ-Deg/θ-Rad/ESR
Độ tự cảm (L)	0.00μH~99.999H
Điện dung (C)	0.00pF~99.999mF
Điện trở (R)	0.0000Ω~9.9999MΩ
D	0.0000~9.9999
Q	0.0000~99999
θ	-179.9°~179.99° (-3.142~3.1416 rad)
ESR	0.0000Ω~999.99Ω
Tần số thử nghiệm	100Hz, 120Hz, 1kHz, 10kHz, 100kHz
Điện áp thử nghiệm	0.1Vrms / 0.3Vrms / 1.0Vrms
Tốc độ lấy mẫu	Nhanh 20 lần/s, trung bình 5 lần/s, chậm 2 lần/s
Chế độ dung sai	Phạm vi 1%~20%
Phương pháp đo	2+1 cực và 4 cực
TÍNH NĂNG
Màn hình	TFT LCD 2.8 inch 320x240
Đèn nền màn hình	Điều chỉnh 10 mức độ sáng
Giá trị hiển thị tối đa	99999 (độ phân giải tối thiểu 0.0001)
Giải đo	Tự động/Thủ công
Auto LCR	Có
Chế độ đo lường	Nối tiếp/Song song
Phần mềm	Phần mềm PC
Chức năng hiệu chuẩn	Có (ngắn mạch, hở mạch)
Kết nối phần mềm máy tính	Mini-USB (sạc/giao tiếp)
Tự động tắt nguồn	Có (cài đặt 5/15/30/60 phút, TẮT)
Trở kháng đầu ra	100Ω
THÔNG SỐ CHUNG
Nguồn điện sử dụng	Pin lithium polymer 3.7V 1800mAh, có thể thay thế
Màu sắc sản phẩm	Đỏ + Xám
Kích thước sản phẩm	190mm x 190mm x 44mm
Trọng lượng sản phẩm	305g
Đóng gói và phụ kiện tiêu chuẩn	Bộ đổi nguồn 5V 1A, dây đo Kelvin 4 đầu, tấm ngắn mạch, cáp sạc/dữ liệu USB; hộp, hướng dẫn sử dụng
Số lượng sản phẩm đóng gói theo thùng NSX	5 chiếc/thùng

HƯỚNG DẪN VÀ CÂU HỎI THƯỜNG GẶP

Câu hỏi thường gặp

UT622C khác UT622A ở điểm nào?

UT622C có thêm dải tần thử 100kHz mà UT622A không có (UT622A giới hạn ở 10kHz), cùng dải điện cảm/điện dung rộng hơn một chút. Nếu công việc cần đo linh kiện ở tần số cao, nên chọn UT622C.

UT622C khác UT622E ở điểm nào?

UT622E có thêm chức năng đo DCR (điện trở một chiều của cuộn dây) mà UT622C không có, các thông số còn lại tương đương. Nếu cần đo điện trở một chiều của cuộn cảm, nên chọn UT622E.

Vì sao cần đo ở tần số cao hơn cho một số linh kiện?

Một số cuộn cảm và tụ điện có đặc tính thay đổi theo tần số, đặc biệt là linh kiện dùng trong mạch tần số cao như bộ lọc EMI, mạch RF. Đo ở tần số gần với tần số hoạt động thực tế cho kết quả phản ánh đúng hơn so với chỉ đo ở tần số thấp cố định.
