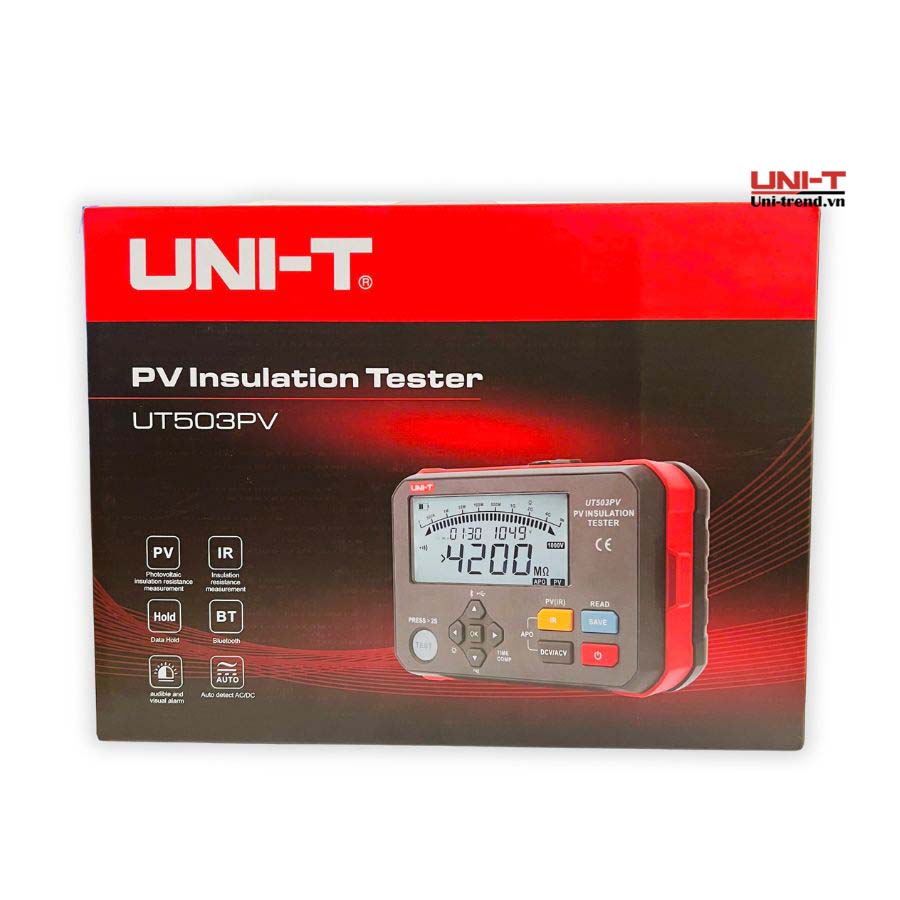

Máy đo điện trở cách điện UNI-T UT503PV (4000MΩ, IP54)
Ảnh sản phẩm 1 Ảnh sản phẩm 2 Ảnh sản phẩm 3 Ảnh sản phẩm 4 Ảnh sản phẩm 5 Ảnh sản phẩm 6 Ảnh sản phẩm 7 Ảnh sản phẩm 8 Ảnh sản phẩm 9 Ảnh sản phẩm 10

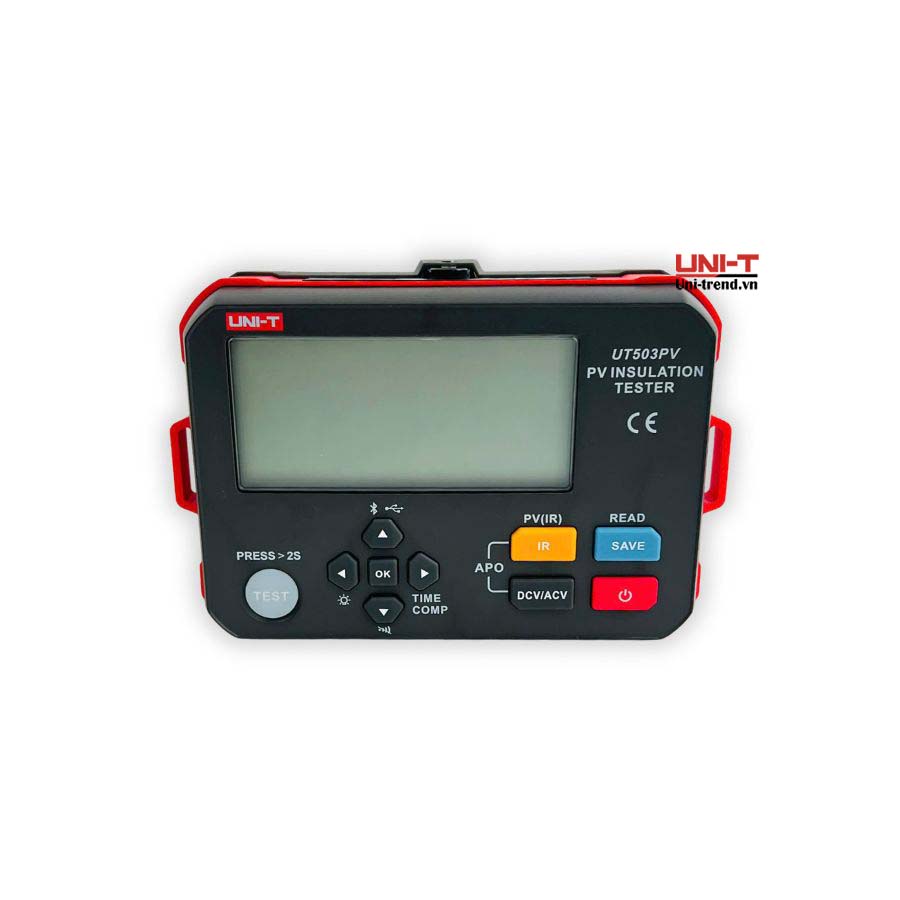

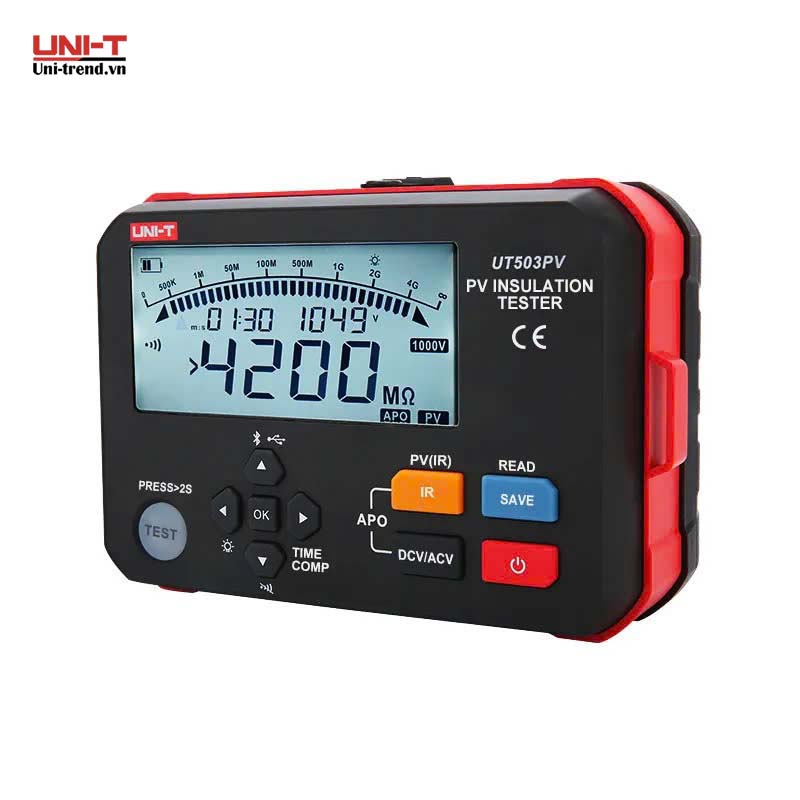

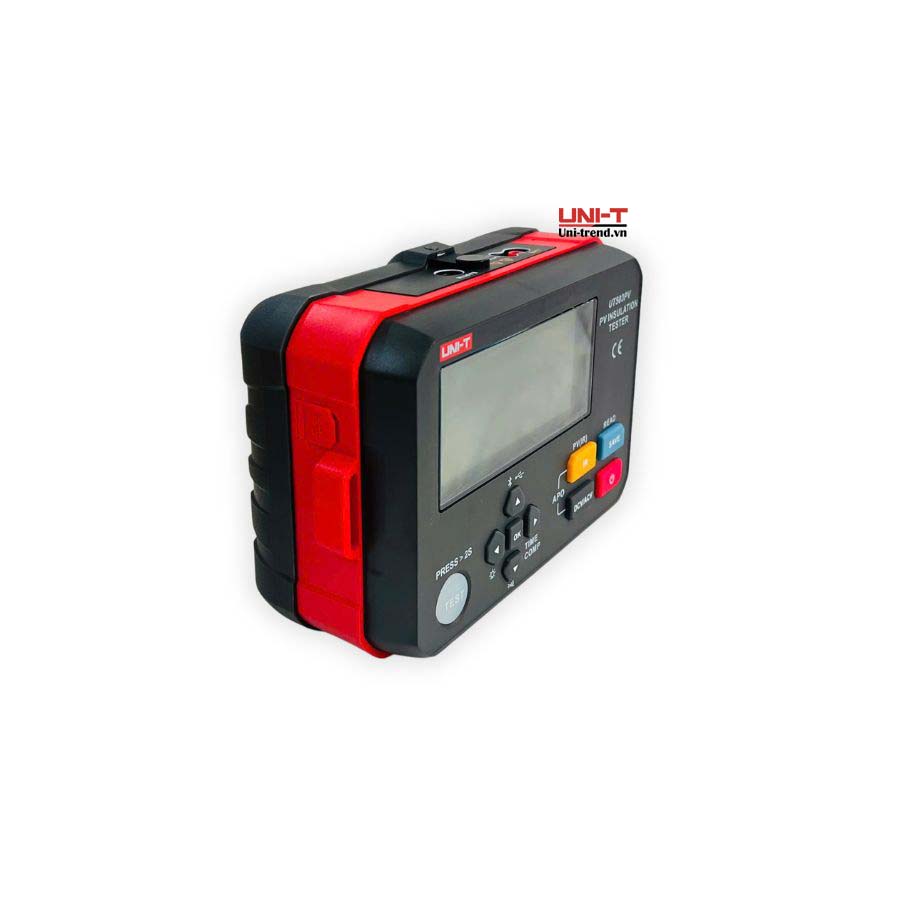

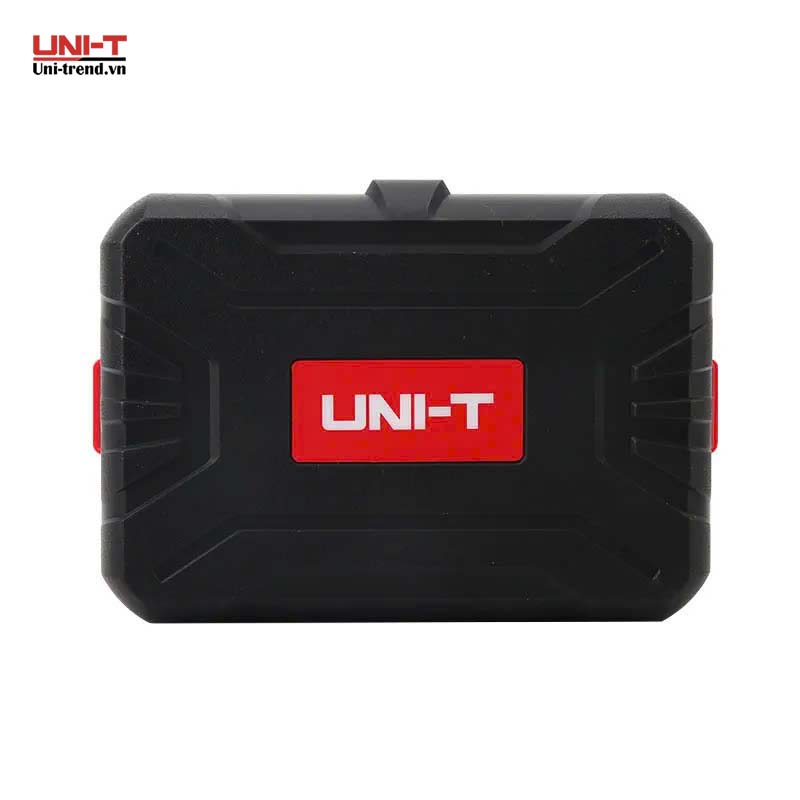

Máy đo điện trở cách điện UNI-T UT503PV (4000MΩ, IP54)

Thương hiệu: UNI-TREND SKU: NM04017 Xuất xứ: Chính hãng Bảo hành: 12 tháng Tình trạng: Có sẵn
Giá (Chưa VAT): 5,990,000đ
Giá bán (Sau VAT): 6,469,200đ
Số lượng:

CHI TIẾT SẢN PHẨM

Tổng quan

UNI-T UT503PV là máy đo điện trở cách điện được thiết kế chuyên biệt cho hệ thống điện mặt trời (photovoltaic), hỗ trợ đo cách điện cả khi tấm pin đang có điện áp (PV IR) lẫn khi thiết bị không mang điện, giúp kỹ thuật viên năng lượng mặt trời kiểm tra an toàn hệ thống nhanh và thuận tiện hơn.

Điểm nổi bật

  • Đo cách điện chuyên dụng cho hệ PV: hỗ trợ cả chế độ đo cách điện tiêu chuẩn và chế độ đo trên hệ PV đang hoạt động.
  • Điện áp đo DC tới 1000V, dải đo tối đa 4000MΩ: đáp ứng yêu cầu kiểm tra phần lớn hệ thống điện mặt trời dân dụng và thương mại.
  • Chuẩn chống bụi nước IP54: phù hợp làm việc ngoài trời trên mái nhà, trang trại điện mặt trời.
  • Kết nối USB và Bluetooth: thuận tiện truyền dữ liệu đo về điện thoại hoặc máy tính để lập báo cáo.
  • Lưu trữ tới 1000 phép đo: phù hợp khi cần kiểm tra nhiều chuỗi (string) PV trong một lần khảo sát.
  • Tự động xả điện tích và cảnh báo điện áp cao: đảm bảo an toàn thao tác.

Ứng dụng thực tế

  • Kiểm tra cách điện dây DC, chuỗi tấm pin trong hệ thống điện mặt trời mái nhà và trang trại năng lượng.
  • Phục vụ công tác nghiệm thu, bàn giao hệ thống điện mặt trời sau lắp đặt.
  • Bảo trì định kỳ, phát hiện sớm rò rỉ cách điện trên hệ thống PV đang vận hành.

THÔNG SỐ KỸ THUẬT

THÔNG SỐ KỸ THUẬT
Model UT503PV
Điện áp thử nghiệm 125V~1000V
Điện trở cách điện (Ω) 4000MΩ ±(1.5%+5)
Điện trở cách điện hệ thống quang điện (PV) 4000MΩ ±(1.5%+5) (500V/1000V)
Dòng điện ngắn mạch <1.5mA (IR) / <1.2mA (PV IR)
Đo điện áp AC 600V ±(1%+4)
Đo điện áp DC 1000V ±(1%+4)
Model UT503PV
Điện áp DC PV / Điện áp cao áp 1000V ±(1%+4)
Điện áp AC 600V ±(1%+4)
Điện trở cách điện IR 4000MΩ (125V/250V/500V/1000V)
Điện trở cách điện PV (Live Test - UT Live) 4000MΩ (500V/1000V)
Dòng điện ngắn mạch thử nghiệm cách điện <1.5mA (IR) / <1.2mA (PV IR)
Thanh đồ thị Analog Bar Graph Có
TÍNH NĂNG
Đèn nền màn hình Có
Thanh biểu đồ tương tự (Bar graph) Có
Phần mềm máy tính (PC Software) Có (USB Type-C)
Phần mềm điện thoại (App Mobile) Có (Bluetooth)
Báo động điện áp cao Có
Cảnh báo quá tải Có
Tự động xả điện áp tích tụ Có
Chức năng so sánh (COMP) Có
Lưu trữ dữ liệu 1000 bộ
Kiểm tra từ xa (Remote test lead) Có
Cài đặt thời gian đo (Timer Có
Điều chỉnh bước điện áp (Step voltage) Có
Báo pin yếu Có
Tự động tắt nguồn (Auto Power Off) Có (10 phút)

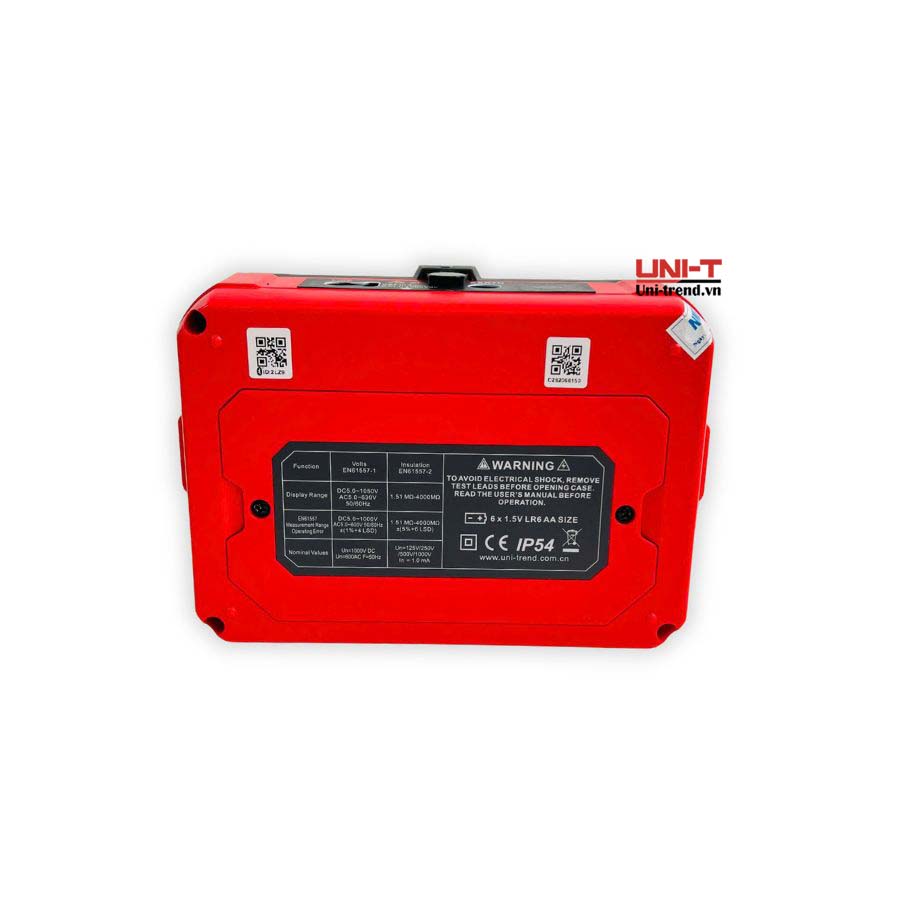

Chống nước IP54 (khi đóng nắp)

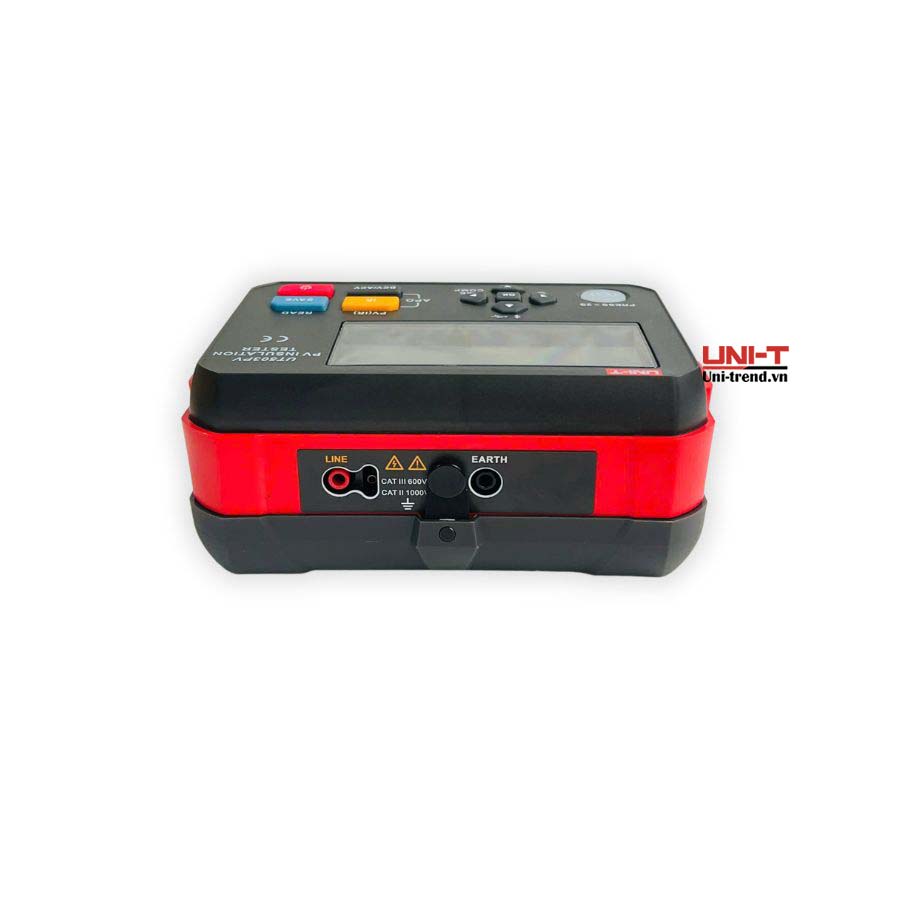

Tiêu chuẩn an toàn CAT II 1000V / CAT III 600V
Màn hình LCD có đèn nền Có
Thử nghiệm điện trở cách điện PV Live Test Có
Chế độ đo bước điện áp Stepping Voltage / Chỉ số PI & DAR Có (bước điện áp điều chỉnh)
Chức năng so sánh Compare (Pass/Fail) Có
Cảnh báo điện áp cao / Quá dòng / Quá nhiệt / Cắm sai giắc đo Có (cảnh báo điện áp cao, quá tải)
Bộ nhớ lưu trữ dữ liệu nội bộ 1000 bộ
Kết nối truyền dữ liệu qua máy tính USB / Bluetooth / App di động USB (PC), Bluetooth (ứng dụng di động)
Tiêu chuẩn chống bụi & nước IP54 / IP65 / IP67 IP54 (khi đóng nắp)
Chức năng tự động tắt nguồn Có (10 phút)
Báo pin yếu Có
THÔNG SỐ CHUNG
Nguồn điện sử dụng Pin 1.5V AA (LR6) x 6
Màu sắc sản phẩm Đỏ + Xám
Kích thước sản phẩm 161mm x 117.3mm x 63mm
Trọng lượng sản phẩm Khoảng 0.5kg (gồm pin)

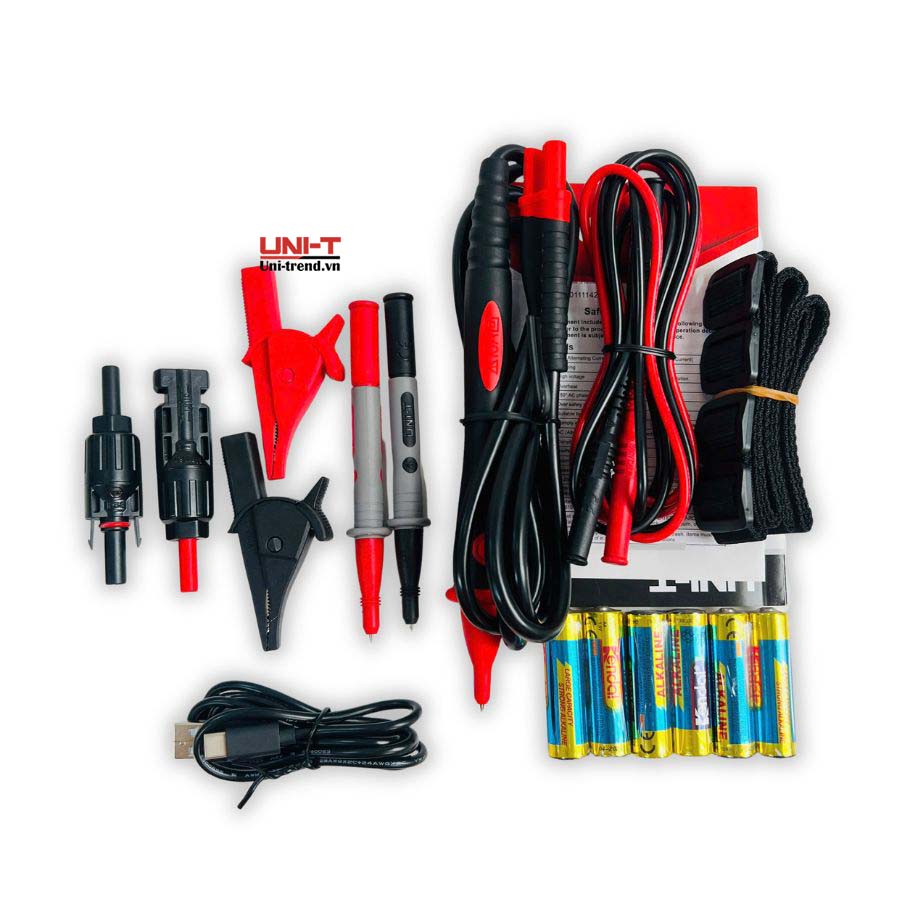

Đóng gói và phụ kiện tiêu chuẩn Dây đo (1 dây đen, 1 dây đo điều khiển từ xa), đầu cắm, kẹp cá sấu đỏ/đen, dây đo đầu bắp chuối sang MC4, cáp Type-C, dây đeo, pin 1.5V AA x 6, hướng dẫn sử dụng; hộp giấy
Số lượng sản phẩm đóng gói theo thùng NSX 2 chiếc/thùng
Nguồn điện sử dụng Pin 1.5V AA (LR6) x 6
Màu sắc sản phẩm Đỏ + Xám
Kích thước sản phẩm 161mm x 117.3mm x 63mm
Trọng lượng sản phẩm Khoảng 0.5kg (gồm pin)
Đóng gói và phụ kiện tiêu chuẩn Sách hướng dẫn, dây thử (đen, điều khiển từ xa), giắc cắm, kẹp cá sấu đỏ/đen, giắc bắp chuối sang MC4, cáp Type-C, dây đeo, pin AA x6; hộp giấy
Số lượng sản phẩm đóng gói theo thùng NSX 2 chiếc/thùng

HƯỚNG DẪN VÀ CÂU HỎI THƯỜNG GẶP

Câu hỏi thường gặp

UT503PV khác gì so với máy đo cách điện thông thường?

UT503PV được thiết kế riêng cho hệ thống điện mặt trời, hỗ trợ đo cách điện cả khi tấm pin đang có điện áp (PV IR), điều mà máy đo cách điện thông thường không có.

Máy có chống được nước mưa nhẹ khi đo trên mái nhà không?

Máy đạt chuẩn IP54 khi đóng nắp, chống bụi và nước bắn ở mức cơ bản, phù hợp điều kiện làm việc ngoài trời thông thường, tuy nhiên vẫn nên tránh sử dụng trực tiếp dưới mưa lớn.

Dữ liệu đo có thể xuất ra báo cáo không?

Có, máy hỗ trợ kết nối USB và Bluetooth, lưu tới 1000 phép đo, thuận tiện truyền dữ liệu về điện thoại hoặc máy tính để lập báo cáo nghiệm thu.

Sản phẩm có được bảo hành chính hãng không?

Có, sản phẩm do Nhật Minh Electronics phân phối chính hãng, bảo hành 12 tháng kèm hỗ trợ kỹ thuật.
