Đồng hồ đo LCR tự động UNI-T UT612 (2000H, 20mF, 100Khz, USB)

Tổng quan

UNI-T UT612 là đồng hồ đo LCR tự động dạng cầm tay, đo được cả ba thông số điện cảm, điện dung và điện trở cùng các tham số phụ Q/D/θ/ESR trên cùng một máy. Điểm mạnh của UT612 là tự động chọn thang đo (Auto LCR) trên toàn bộ 5 dải tần thử nghiệm từ 100Hz đến 100kHz, giúp thao tác nhanh hơn nhiều so với các máy đo LCR cầm tay dải tần hẹp và chọn thang thủ công như UT601 hay UT603 cùng nhóm.

Điểm nổi bật

• Tự động chọn thang trên cả 5 dải tần (100Hz~100kHz): đo nhanh linh kiện mà không cần dò tay từng thang như các máy đo LCR cơ bản.
• Đo đồng thời tham số chính và phụ (L/C/R với D/Q/θ/ESR): đánh giá đầy đủ chất lượng linh kiện trong một lần đo.
• Đo theo chế độ nối tiếp và song song: chọn đúng mô hình mạch tương đương phù hợp với linh kiện đang kiểm tra.
• Hiệu chuẩn mở/ngắn mạch: loại bỏ sai số của dây đo và kẹp thử trước khi đo linh kiện giá trị nhỏ.

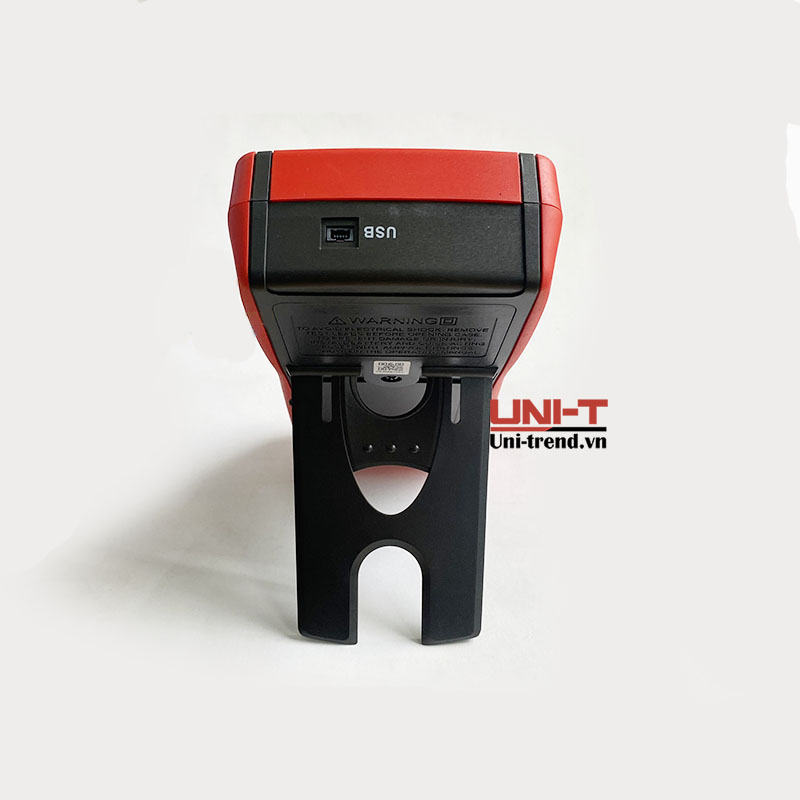

• Cổng USB kèm phần mềm PC: xuất dữ liệu đo ra máy tính để lưu trữ, phân tích.

Ứng dụng thực tế

• Bàn sửa chữa điện tử: đo nhanh tụ điện, cuộn cảm, điện trở nghi hỏng.
• Xưởng lắp ráp: kiểm tra chất lượng linh kiện thụ động đầu vào.
• Quấn dây biến áp, cuộn cảm: kiểm tra giá trị điện cảm sau khi quấn.
• Đào tạo nghề điện tử: minh họa các tham số D/Q/ESR của linh kiện cho học viên.

Câu hỏi thường gặp

UT612 khác UT603 ở điểm nào?

UT612 tự động chọn thang trên 5 dải tần (100Hz~100kHz), đo thêm tham số D/Q/θ/ESR và có cổng USB kèm phần mềm PC. UT603 chọn thang thủ công, dải tần cố định và không đo tham số phụ. Nếu cần đo nhanh và đầy đủ tham số hơn, nên chọn UT612.

Máy có đo được ESR của tụ điện không?

Có, máy hiển thị đồng thời ESR cùng với giá trị điện dung, hữu ích khi kiểm tra tụ hóa nghi phồng hoặc suy giảm chất lượng.

Nên đo ở dải tần nào cho từng loại linh kiện?

Với tụ điện thường đo ở 100Hz hoặc 1kHz, với cuộn cảm nhỏ nên đo ở tần số cao hơn như 10kHz hoặc 100kHz để có kết quả ổn định hơn. Anh có thể thử vài dải tần và so sánh nếu chưa chắc chắn.

Máy có cần hiệu chuẩn trước khi đo không?

Nên hiệu chuẩn mở mạch và ngắn mạch trước khi đo, đặc biệt khi đo linh kiện có giá trị rất nhỏ hoặc rất lớn, để loại bỏ sai số từ dây đo và kẹp thử.

Máy dùng nguồn gì?

Máy dùng pin 9V (6F22), hoặc cấp nguồn qua USB nếu mua thêm bộ chuyển đổi. Bảo hành chính hãng 12 tháng tại Nhật Minh ESC.
